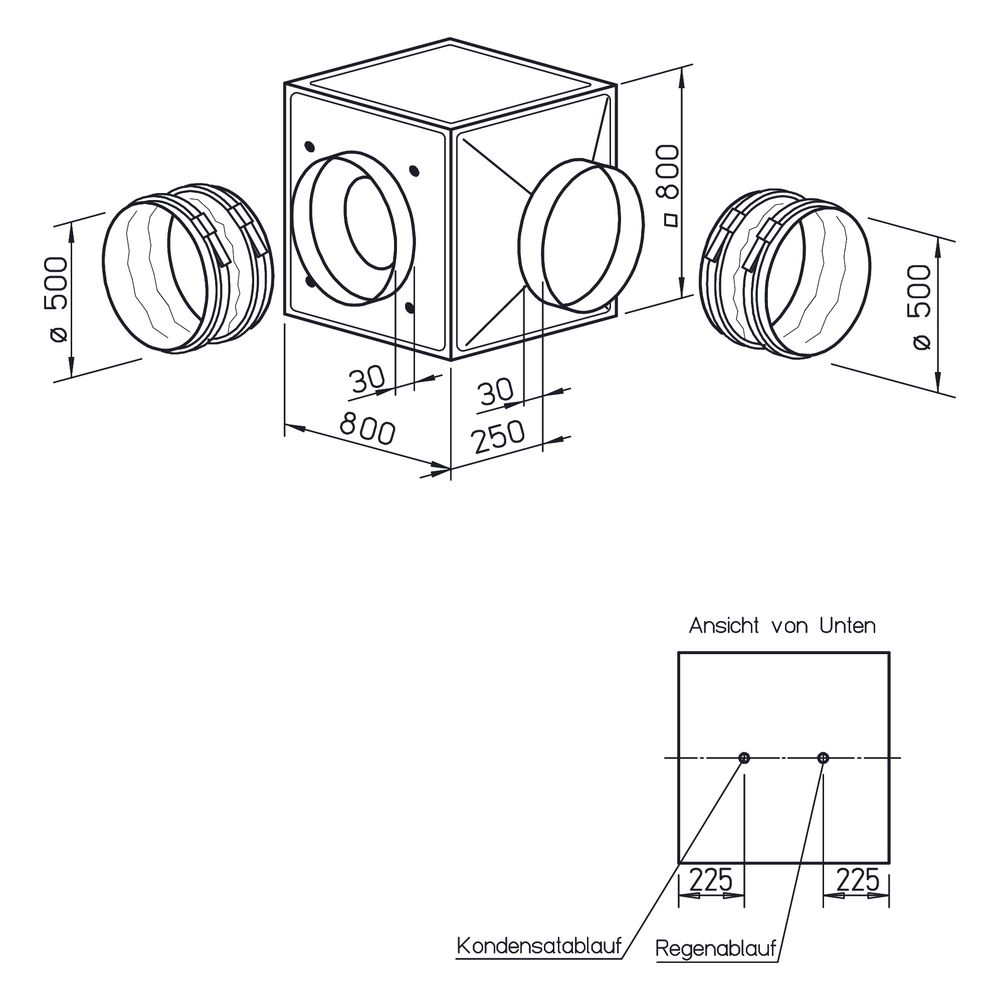

Helios GBD EC 500 A T120 Gigabox EC inkl. Formstück und flexiblen Manschetten DN 500, 3-PH 400V regelbar, 9850m3/h, 1,45kW

Die Helios GBD EC 500 A T120 Gigabox EC ist eine energieeffiziente, kubische Lüftungsbox, die für Fördermitteltemperaturen bis 120 Grad Celsius konzipiert wurde. Sie eignet sich ideal für gewerbliche Küchen und Anwendungen in der Prozesstechnik, wo die Förderung von verschmutzter oder heißer Luft erforderlich ist. Mit einem Volumenstrom von 9850 m³/h und einer Leistung von 1,45 kW bietet sie eine leistungsstarke Luftförderung. Die Box verfügt über druck- und saugseitig verlustarme Rohranschlussstutzen mit flexiblen Manschetten zur Minimierung von Körperschall und variabel einsetzbaren Gehäusepaneelen für eine optimale Anpassung an bauliche Gegebenheiten.

Wie ist die Bauweise und das Gehäuse der GBD EC 500 A T120 Gigabox EC gestaltet?

Die GigaBox EC verfügt über eine selbsttragende Rahmenkonstruktion aus Aluminium-Hohlprofilen, die für Stabilität sorgt. Die doppelwandigen Seitenpaneele bestehen aus 20 mm starkem, verzinktem Stahlblech und sind mit nicht brennbarer Mineralwolle schall- und wärmeisoliert. Die variabel einsetzbaren Gehäusepaneele ermöglichen eine optimale Anpassung an unterschiedliche bauliche Gegebenheiten. Für die Montage sind Zubehörteile wie Wetterschutzgitter, Wandkonsolen und Wetterschutzdächer verfügbar. Die einfache Positionierung wird durch serienmäßige Kranhaken unterstützt.

Welche Eigenschaften bietet der Antrieb der GBD EC 500 A T120 Gigabox EC?

Der Motor ist außerhalb des Luftstroms positioniert, was den Einsatz zur Förderung von verschmutzter und heißer Luft bis maximal 120 Grad Celsius ermöglicht. Das Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Aluminium-Schaufeln ist direkt angetrieben. Ein vibrationsfreier Lauf wird durch dynamische Wuchtung zusammen mit dem Motor entsprechend Gütestufe 6.3 nach DIN ISO 1940 T.1 sichergestellt. Der Antrieb erfolgt durch einen energiesparenden, in geschlossener Bauform, außerhalb des Förderstroms liegenden, drehzahlsteuerbaren EC-Innenläufermotor in Schutzart IP54 mit höchstem Wirkungsgrad. Der Motor ist wartungs- und funkstörungsfrei sowie kugelgelagert. Eine integrierte elektronische Temperaturüberwachung für den EC-Motor und die Elektronik ist vorhanden. Die stufenlose Drehzahlsteuerung erfolgt entweder mit einem Potentiometer oder mit dem Universal-Regelsystem EUR-EC. Der Anschluss der Netzversorgung und Steuersignale erfolgt direkt im Gerät am EC-Controller.

Wie wird die Installation und der Betrieb der GBD EC 500 A T120 Gigabox EC unterstützt?

Die GBD EC 500 A T120 Gigabox EC ist serienmäßig mit einer Kondensatwanne und einem beiliegenden Kondensatablauf ausgestattet, um Kondensat sicher abzuleiten. Die serienmäßigen Kranhaken erleichtern die Positionierung des Geräts. Die Anschlussmöglichkeiten für Netzversorgung und Steuersignale sind direkt am EC-Controller im Gerät integriert. Die flexiblen Manschetten an den Rohranschlussstutzen tragen zur Minimierung von Körperschall bei und verbessern die Schallentkopplung.

Technische Daten

• Volumenstrom bei 0 Pa: 9850 m³/h
• Max. Druckerhöhung: 730 Pa
• Max. Fördermitteltemperatur: 120 Grad Celsius
• Aufgenommene Leistung: 1,45 kW
• Gewicht: 96 kg
• Schalleistung: 68 dB(A)
• Schalldruck in 4m: 51 dB(A)
• Spannung: 400 Volt
• Schutzart: IP 54
• Frequenz: 50 Hz

Die Helios GBD EC 500 A T120 Gigabox EC stellt eine leistungsstarke und energieeffiziente Lösung für die Abluftförderung in anspruchsvollen Umgebungen dar. Mit einem Volumenstrom von 9850 m³/h und einer aufgenommenen Leistung von 1,45 kW ist sie für den Dauerbetrieb bei hohen Temperaturen bis 120 Grad Celsius ausgelegt. Ihre robuste Bauweise, der drehzahlsteuerbare EC-Motor und die schallminimierenden Eigenschaften ermöglichen einen zuverlässigen und anpassungsfähigen Betrieb in gewerblichen Küchen und der Prozesstechnik.

Lieferumfang

• 1x Helios GBD EC 500 A T120 Gigabox EC
• 1x Kondensatablauf
