Helios GBD EC T120 Gigabox EC inkl. Formstück und flexiblen Manschetten, 3-PH 380-480V regelbar
6 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Volumenstrom
Leistung
Nennweite
Typ
06452
2.727,40 €
10 - 21 Werktage
3.250 m³/h
360 W
DN 355
GBD EC 355 T120
06454
3.347,60 €
10 - 21 Werktage
5.090 m³/h
620 W
DN 400
GBD EC 400 T120
06476
3.566,90 €
10 - 21 Werktage
6.450 m³/h
950 W
DN 450
GBD EC 450 T120
06477
4.191,50 €
10 - 21 Werktage
9.850 m³/h
1,45 kW
DN 500
GBD EC 500 A T120
06485
5.739,60 €
10 - 21 Werktage
15.300 m³/h
3,60 kW
DN 630
GBD EC 630 T120
06488
7.017,30 €
10 - 21 Werktage
18.360 m³/h
4,63 kW
DN 710
GBD EC 710 T120
Beschreibung
Helios GigaBox GBD EC 560 T120, EC inkl. Formstück und flexiblen Manschetten, 3-PH 400V regelbar, 12.100m3/h, 2,30kW, DN 560
Die kubische Lüftungsbox von Helios ist für die Förderung von heißer und verschmutzter Luft bis 120 °C in gewerblichen Küchen sowie in der Prozesstechnik konzipiert. Das energieeffiziente System liefert einen Volumenstrom von 12100 m³/h bei einer aufgenommenen Leistung von 2,30 kW und einem leisen Betrieb von 70 dB(A).
Robuste und schallgedämmte Konstruktion

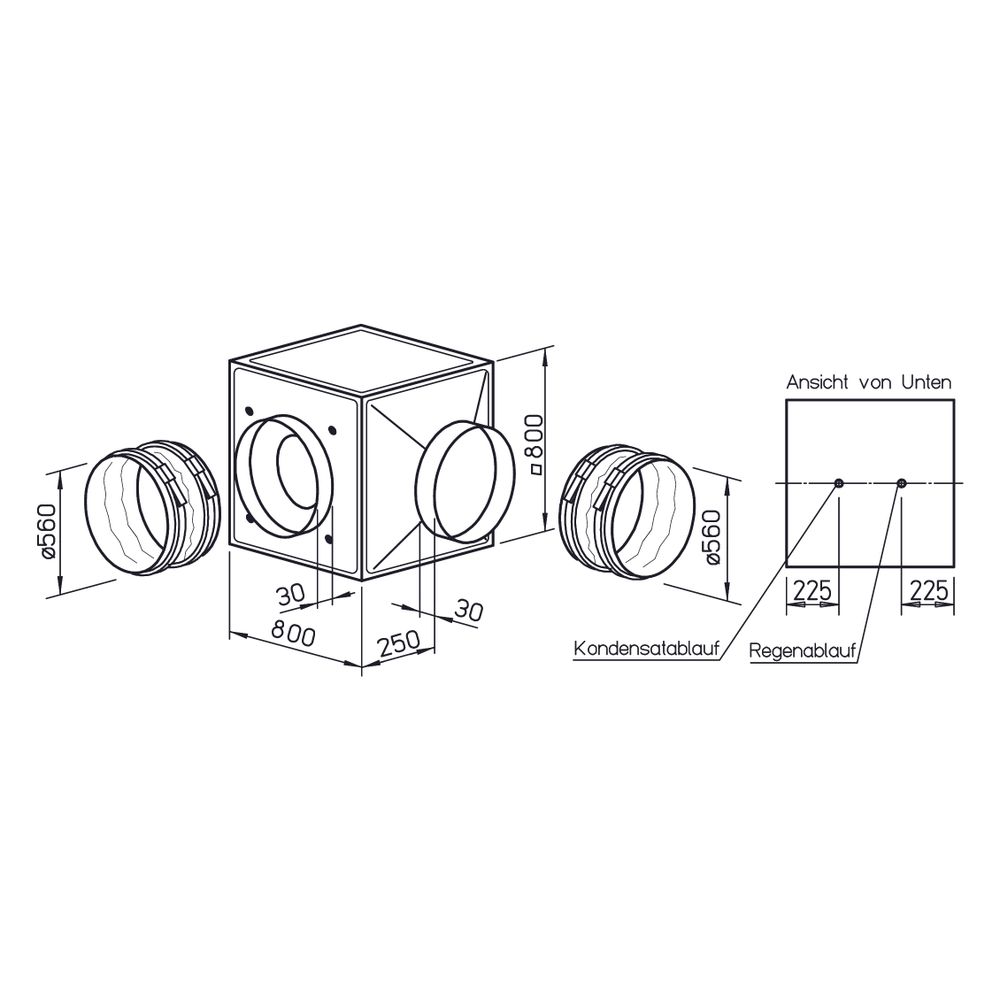

Das selbsttragende Gehäuse besteht aus Aluminium-Hohlprofilen und doppelwandigen, 20 mm starken Seitenpaneelen aus verzinktem Stahlblech. Diese sind mit nicht brennbarer Mineralwolle schall- und wärmeisoliert. Saug- und druckseitige Rohranschlussstutzen mit flexiblen Manschetten unterbinden effektiv den Körperschall. Zudem erleichtern integrierte Kranhaken sowie eine serienmäßige Kondensatwanne mit Ablauf die Montage.
Effiziente Antriebs- und Regelungstechnik
Der drehzahlsteuerbare EC-Innenläufermotor ist außerhalb des Luftstroms platziert und arbeitet wartungs- sowie funkstörungsfrei. Ein direkt angetriebenes Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Aluminium-Schaufeln sorgt für einen vibrationsfreien Lauf. Die Drehzahl lässt sich stufenlos über ein internes Potentiometer, ein externes Potentiometer oder ein Universal-Regelsystem anpassen; eine integrierte elektronische Temperaturüberwachung schützt die Elektronik.
Technische Daten
- Volumenstrom bei 0 Pa: 12100 m³/h
- Aufgenommene Leistung: 2,30 kW
- Max. Fördermitteltemperatur: 120 °C
- Spannung: 400 V
- Schutzart: IP44
- Gewicht: 102 kg
- Schalleistung: 70 dB(A)
- Bauhöhe: 800 mm
- Baulänge: 800 mm
- Kanaldurchmesser: 560 mm
Diese Lüftungsbox bietet eine leistungsstarke und temperaturbeständige Lösung für anspruchsvolle Abluft- und Zuluftaufgaben. Mit dem Volumenstrom von 12100 m³/h, der Eignung bis 120 °C und der stufenlosen EC-Regelung stellt das System einen zuverlässigen und flexiblen Betrieb im professionellen Umfeld sicher.
Lieferumfang
- 1x Helios GBD EC 560 T120 Gigabox EC
- 1x Formstück
Technische Daten
| Hersteller-Warengruppe | Rohrventilatoren und Zubehör |
| Hersteller-Produktgruppe | Gigabox |
| Hersteller | Helios |
| Anschluss | Flansch |
| Anschlussspannung | 400 |
| Artikelnummer | HELIOS-06481 |
| Bauhöhe | 800 |
| Baulänge | 800 |
| EAN-13 | 4010184064817 |
| Elektrischer Anschluss | Anschlussklemmen |
| Geeignet für elektronische Steuerung | ja |
| Geeignet für Frequenzregelung | nein |
| Geeignet für Schwachstromregelung | nein |
| Geeignet für Traforegelung | nein |
| Gewicht | 109 kg |
| Gleichstrommotor | nein |
| Indirekter Antrieb | nein |
| Kanaldurchmesser Abluft | 560 |
| Kanaldurchmesser Zuluft | 560 |
| Luftmenge unbelastet | 12100 |
| Länge | 1050 |
| Max Lufttemperatur | 120 |
| Motor mit 2 Drehzahlen | nein |
| Schutzart (IP) | IP44 |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | DE31687255 |
