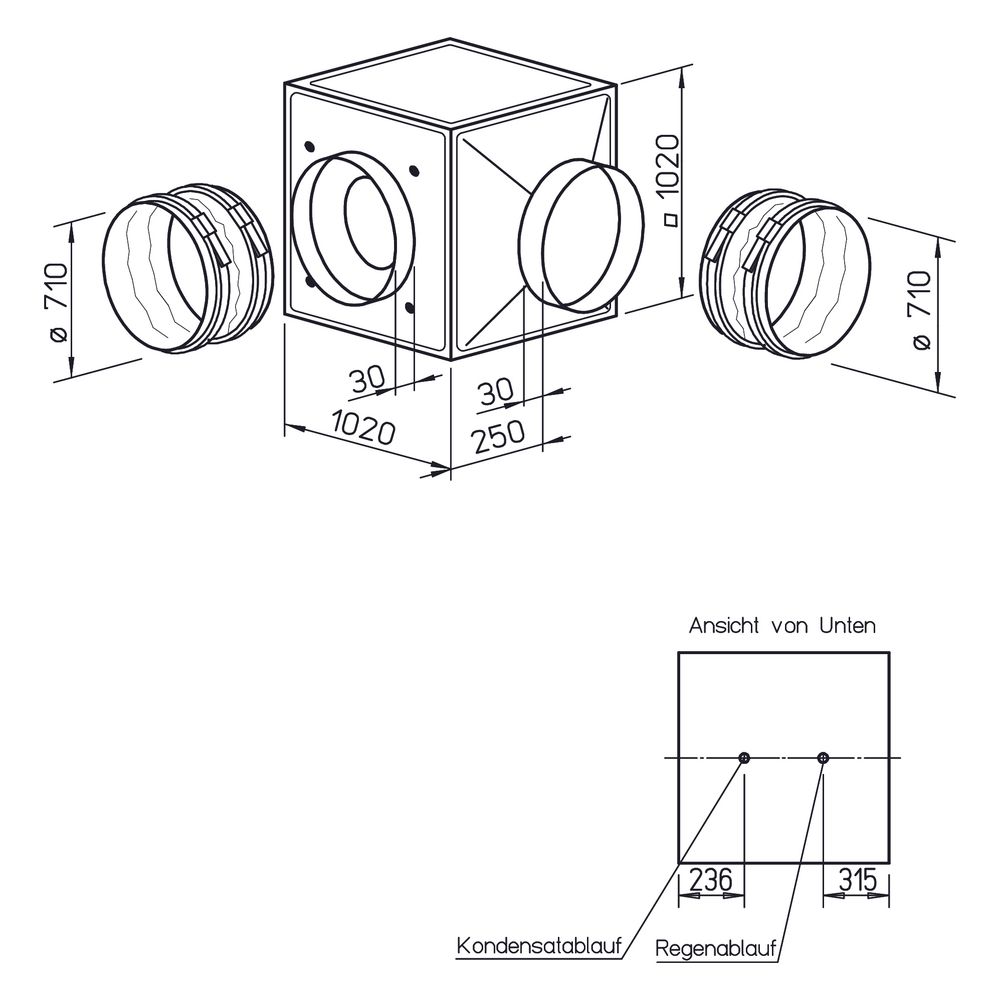

Helios GBD EC 710 T120 Gigabox EC inkl. Formstück und flexiblen Manschetten DN 710, 3-PH 400V regelbar, 18360m3/h, 4,63kW

Die Helios GBD EC 710 T120 Gigabox EC ist eine energiesparende, kubische Lüftungsbox, die für Temperaturen bis 120 °C geeignet ist. Sie wird inklusive Formstück und flexiblen Manschetten DN 710 geliefert und verfügt über einen 3-PH 400V regelbaren EC-Motor. Mit einem Volumenstrom von 18.360 m³/h und einer Leistung von 4,63 kW ist sie ideal für den Einsatz in gewerblichen Küchen und Anwendungen in der Prozesstechnik.

Wie ist die Konstruktion der GBD EC 710 T120 Gigabox EC gestaltet?

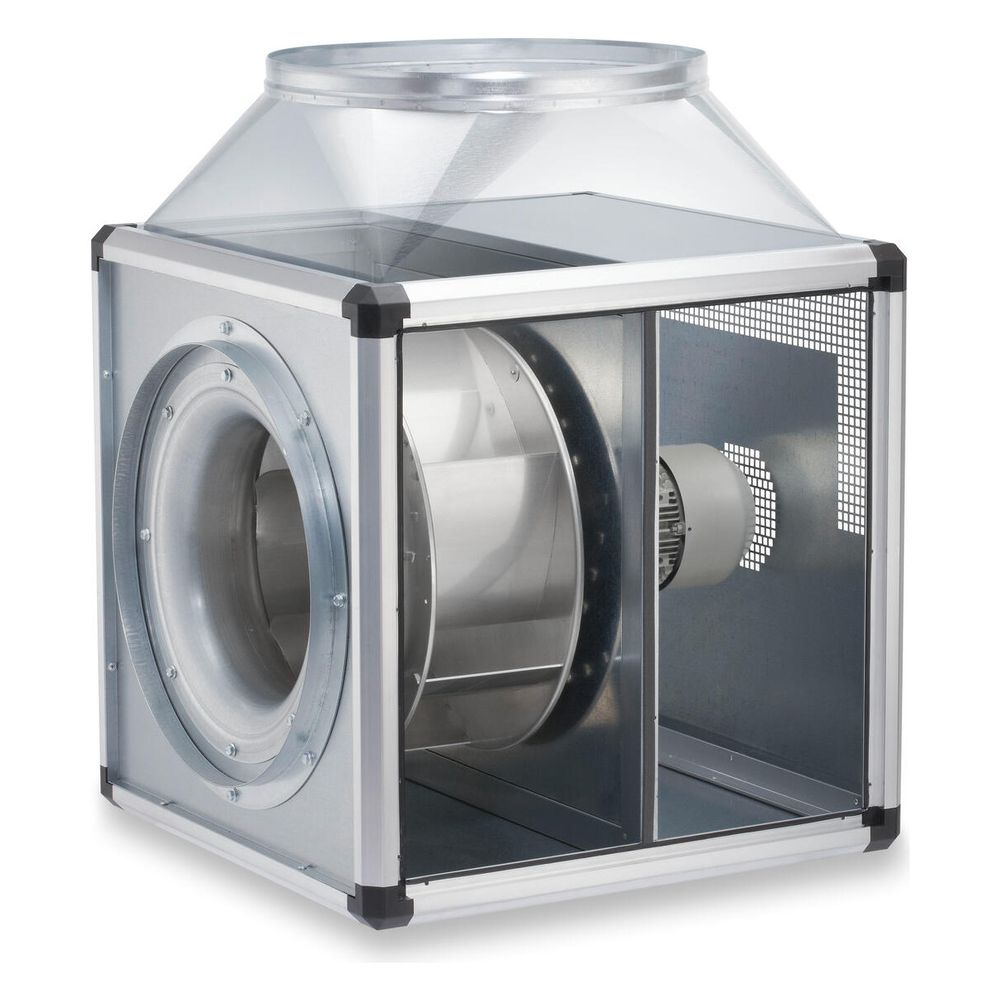

Die Gigabox verfügt über eine selbsttragende Gehäuse-Rahmenkonstruktion aus Aluminium-Hohlprofilen. Die doppelwandigen, 20 mm starken Seitenpaneele bestehen aus verzinktem Stahlblech und sind schall- sowie wärmeisoliert durch nicht brennbare Mineralwolle. Die Gehäusepaneele sind variabel einsetzbar und können durch Zubehör wie Wetterschutzgitter ersetzt werden. Für die Montage innen und außen sind Zubehör wie Wandkonsole und Wetterschutzdach verfügbar.

Welche Motor- und Leistungsmerkmale bietet die Gigabox EC 710 T120?

Der Motor ist außerhalb des Luftstromes positioniert, was ihn besonders geeignet macht für die Förderung von verschmutzter und heißer Luft bis maximal 120 °C. Ein Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Aluminium-Schaufeln sorgt für den direkten Antrieb. Der vibrationsfreie Lauf wird durch dynamische Wuchtung gemäß Gütestufe 6.3 nach DIN ISO 1940 T.1 sichergestellt. Der Antrieb erfolgt über einen energiesparenden, drehzahlsteuerbaren EC-Innenläufermotor in Schutzart IP54. Dieser Motor ist wartungs- und funkstörungsfrei sowie kugelgelagert. Eine integrierte elektronische Temperaturüberwachung für EC-Motor und Elektronik ist vorhanden. Die stufenlose Drehzahlsteuerung kann mit einem Potentiometer oder einem Universal-Regelsystem EUR-EC erfolgen.

Technische Daten

• Volumenstrom bei 0 Pa: 18.360 m³/h
• Max. Druckerhöhung: 1.200 Pa
• Max. Fördermitteltemperatur: 120 °C
• Drehzahl: 1.380 1/min
• Aufgenommene Leistung: 4,63 kW
• Gewicht: 207 kg
• Schalleistung: 75 dB(A)
• Schalldruck in 4 m: 51 dB(A)
• Spannung: 400 V
• Schutzart: IP54

Die Helios GBD EC 710 T120 Gigabox EC ist eine robuste und effiziente Lösung für die Förderung heißer und verschmutzter Luft in gewerblichen und industriellen Anwendungen. Mit ihrem hohen Volumenstrom von 18.360 m³/h, einer aufgenommenen Leistung von 4,63 kW und der Fähigkeit, Fördermitteltemperaturen bis 120 °C zu bewältigen, bietet sie eine zuverlässige und flexible Lüftungslösung für anspruchsvolle Einsatzbereiche.
