Helios GigaBox GBD EC 630 T120, EC inkl. Formstück und flexiblen Manschetten, 3-PH 400V regelbar, 15.300m3/h, 3,60kW, DN 630

Die kubische Lüftungsbox von Helios ist für die effiziente Förderung von verschmutzter sowie heißer Abluft in gewerblichen Küchen und der Prozesstechnik konzipiert. Das Modell bewältigt einen Volumenstrom von 15300 m³/h bei einer aufgenommenen Leistung von 3,60 kW und eignet sich für Fördermitteltemperaturen bis 120 °C. Ein außerhalb des Luftstroms positionierter EC-Motor ermöglicht den sicheren Betrieb unter anspruchsvollen Bedingungen.

Robuste Gehäusekonstruktion und Schallschutz

Die selbsttragende Rahmenkonstruktion besteht aus Aluminium-Hohlprofilen mit doppelwandigen, 20 mm starken Seitenpaneelen aus verzinktem Stahlblech. Eine Auskleidung aus nicht brennbarer Mineralwolle sorgt für effektive Wärme- und Schalldämmung. Variabel einsetzbare Paneele ermöglichen eine flexible Anpassung an die baulichen Gegebenheiten vor Ort. Integrierte Kranhaken erleichtern zudem die Positionierung bei der Montage.

Antrieb und Steuerung

Der energiesparende EC-Innenläufermotor treibt ein Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Aluminium-Schaufeln direkt an. Die Drehzahl lässt sich stufenlos über ein internes Potentiometer oder externe Steuerungssysteme anpassen. Druck- und saugseitige Rohranschlussstutzen mit flexiblen Manschetten in DN 630 minimieren die Übertragung von Körperschall und unterstützen einen ruhigen Betrieb.

Technische Daten

• Volumenstrom: 15300 m³/h
• Max. Fördermitteltemperatur: 120 °C
• Aufgenommene Leistung: 3,60 kW
• Anschlussspannung: 400 V
• Kanaldurchmesser: DN 630
• Schutzart: IP44

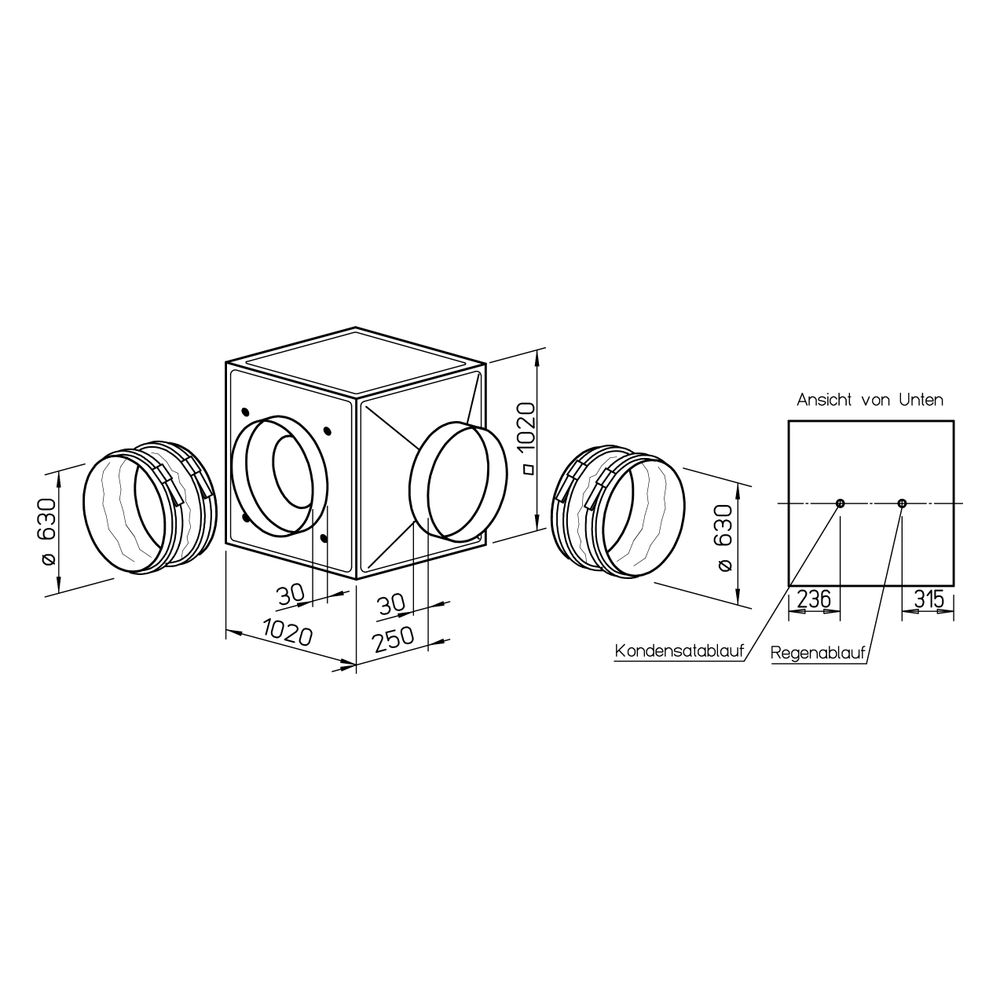

• Bauhöhe: 1020 mm
• Baulänge: 1020 mm
• Gewicht: 112 kg

Diese leistungsstarke Lüftungsbox verbindet eine hohe Luftleistung von 15300 m³/h mit einer robusten, wärmeisolierten Bauweise für den industriellen Einsatz. Dank der Temperaturbeständigkeit bis 120 °C und der flexiblen Anschlussmöglichkeiten stellt das System eine zuverlässige Lösung für komplexe Abluftanforderungen dar.

Lieferumfang

• 1x Helios GBD EC 630 T120 Gigabox EC
• 1x Formstück
• 1x flexible Manschetten
• 1x Kondensatablauf
