Helios GBD EC T120 Gigabox EC inkl. Formstück und flexiblen Manschetten, 3-PH 380-480V regelbar
6 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Volumenstrom
Leistung
Nennweite
Typ
06454
3.347,60 €
10 - 21 Werktage
5.090 m³/h
620 W
DN 400
GBD EC 400 T120
06476
3.566,90 €
10 - 21 Werktage
6.450 m³/h
950 W
DN 450
GBD EC 450 T120
06477
4.191,50 €
10 - 21 Werktage
9.850 m³/h
1,45 kW
DN 500
GBD EC 500 A T120
06481
4.811,60 €
10 - 21 Werktage
12.100 m³/h
2,30 kW
DN 560
GBD EC 560 T120
06485
5.739,60 €
10 - 21 Werktage
15.300 m³/h
3,60 kW
DN 630
GBD EC 630 T120
06488
7.017,30 €
10 - 21 Werktage
18.360 m³/h
4,63 kW
DN 710
GBD EC 710 T120
Beschreibung

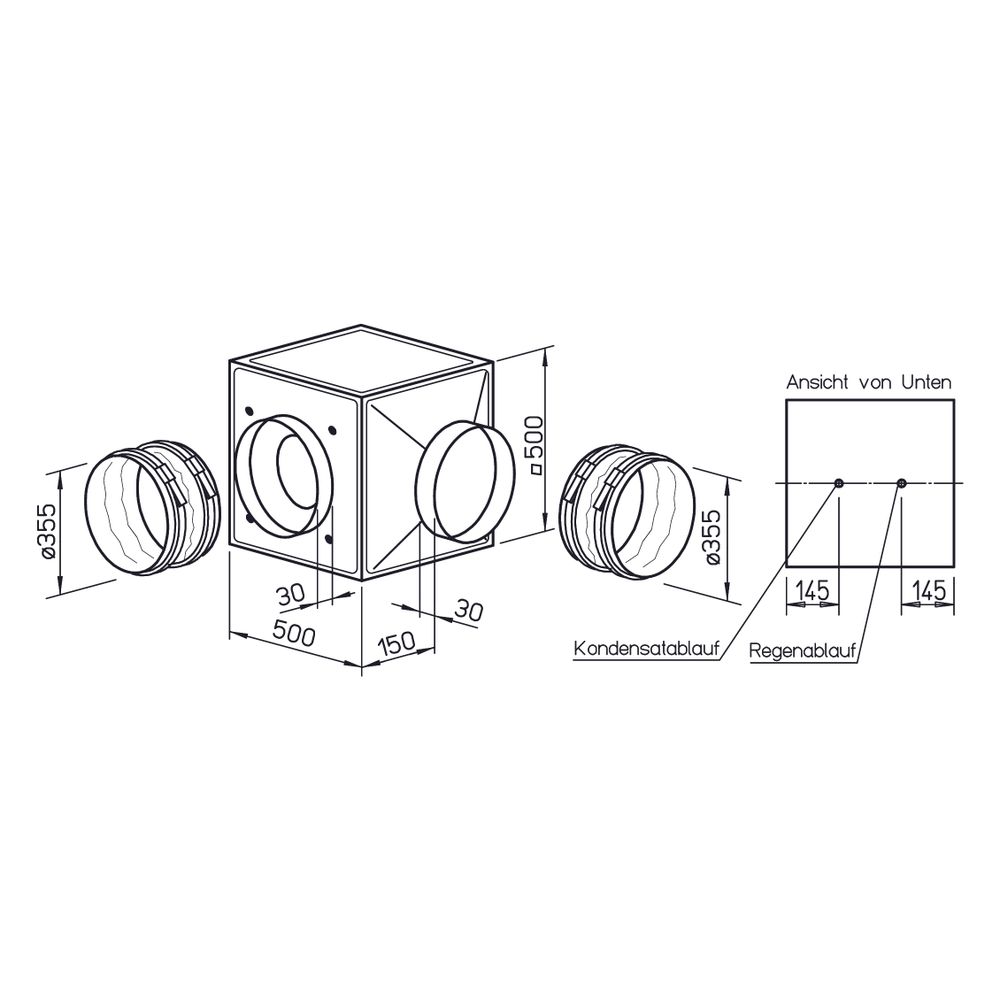

Helios GigaBox GBD EC 355 T120, EC inkl. Formstück und flexiblen Manschetten, 3-PH 400V regelbar, 3.250m3/h, 360W, DN 355
Die kubische Lüftungsbox von Helios ist für die Förderung von verschmutzter und heißer Luft bis zu einer Temperatur von 120 °C konzipiert. Dank des außerhalb des Luftstroms liegenden EC-Motors eignet sich das Gerät ideal für gewerbliche Küchen sowie anspruchsvolle Anwendungen in der Prozesstechnik. Eine flexible Anpassung an bauliche Gegebenheiten wird durch variabel einsetzbare Gehäusepaneele ermöglicht.
Robuste Konstruktion und effiziente Technik
Die selbsttragende Rahmenkonstruktion besteht aus Aluminium-Hohlprofilen und ist mit doppelwandigen, 20 mm starken Seitenpaneelen aus verzinktem Stahlblech ausgestattet. Diese sind schall- und wärmeisoliert, um einen geräuscharmen Betrieb zu unterstützen. Das Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Aluminium-Schaufeln sorgt für eine effiziente Luftförderung. Der drehzahlsteuerbare EC-Innenläufermotor arbeitet wartungsfrei und ist mit einer integrierten elektronischen Temperaturüberwachung ausgestattet.
Montage und Steuerung
Die Positionierung des Geräts wird durch serienmäßige Kranhaken erleichtert. Zur Unterbindung von Körperschall sind druck- und saugseitig flexible Manschetten vorhanden. Die Drehzahl lässt sich stufenlos über ein internes Potentiometer oder optional über externe Regelsysteme anpassen.
Technische Daten
- Volumenstrom bei 0 Pa: 3250 m³/h
- Aufgenommene Leistung: 0,36 kW
- Anschlussspannung: 400 V
- Max. Lufttemperatur: 120 °C
- Kanaldurchmesser Zuluft: 355 mm
- Kanaldurchmesser Abluft: 355 mm
- Schutzart (IP): IP44
- Gehäusematerial: Stahl
- Baulänge: 500 mm
- Bauhöhe: 500 mm
Durch die Kombination aus leistungsstarkem EC-Motor und robuster, schallisolierter Bauweise bietet diese Lüftungsbox eine zuverlässige Lösung für industrielle und gewerbliche Abluftanwendungen. Mit einer Luftleistung von 3250 m³/h, einer Leistung von 0,36 kW und der Eignung für Temperaturen bis 120 °C stellt das System eine effiziente Komponente dar, die durch die stufenlose Drehzahlsteuerung präzise an den jeweiligen Bedarf angepasst werden kann.
Lieferumfang
- 1x Helios GBD EC 355 T120 Gigabox EC
- 1x Formstück
- 1x flexible Manschetten DN 355
Technische Daten
| Hersteller-Warengruppe | Rohrventilatoren und Zubehör |
| Hersteller-Produktgruppe | Gigabox |
| Hersteller | Helios |
| Anschluss | Flansch |
| Anschlussspannung | 400 |
| Artikelnummer | HELIOS-06452 |
| Bauhöhe | 500 |
| Baulänge | 500 |
| EAN-13 | 4010184064527 |
| Elektrischer Anschluss | Anschlussklemmen |
| Geeignet für elektronische Steuerung | ja |
| Geeignet für Frequenzregelung | nein |
| Geeignet für Schwachstromregelung | nein |
| Geeignet für Traforegelung | nein |
| Gewicht | 44 kg |
| Gleichstrommotor | nein |
| Indirekter Antrieb | nein |
| Kanaldurchmesser Abluft | 355 |
| Kanaldurchmesser Zuluft | 355 |
| Luftmenge unbelastet | 3250 |
| Länge | 650 |
| Max Lufttemperatur | 120 |
| Motor mit 2 Drehzahlen | nein |
| Schutzart (IP) | IP44 |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | DE31687255 |
