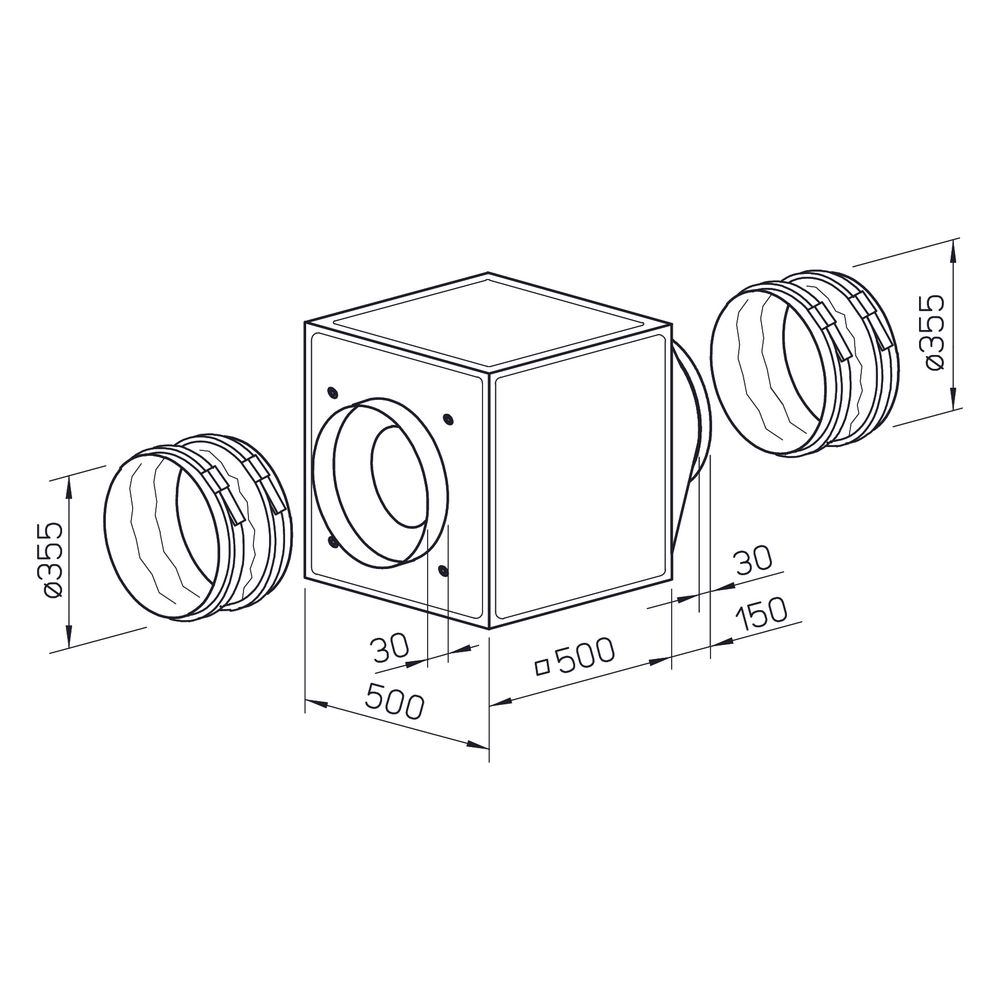

Helios GBD 355/4/4 Gigabox inkl. Formstück und flexiblen Manschetten, 3-PH regelbar 400V, 3100m3/h, 340/250W

Die Helios GBD 355/4/4 Gigabox ist eine kubische Lüftungsbox, die für den dreiphasigen Betrieb mit 400 V ausgelegt ist. Sie zeichnet sich durch druck- und saugseitig verlustarme Rohranschlussstutzen und flexible Manschetten zur Körperschallunterbindung aus. Mit einem Volumenstrom von 3100 m³/h und einer Leistung von 0,34 / 0,25 kW bietet sie eine regelbare und effiziente Luftförderung. Die variablen Gehäusepaneele ermöglichen eine optimale Anpassung an bauliche Gegebenheiten, ideal für gewerbliche und industrielle Lüftungssysteme.

Wie ist die Gehäusekonstruktion der Gigabox gestaltet?

Die GBD 355/4/4 Gigabox verfügt über eine selbsttragende Rahmenkonstruktion aus Aluminium-Hohlprofilen, die eine stabile und langlebige Basis bildet. Die doppelwandigen Seitenpaneele sind 20 mm stark, aus verzinktem Stahlblech gefertigt und mit nicht brennbarer Mineralwolle schall- und wärmeisoliert. Diese Bauweise sorgt für eine hohe Robustheit und eine effektive Dämmung gegen Geräusche und Wärmeverluste. Die Gehäusepaneele sind variabel einsetzbar und können an bauliche Gegebenheiten angepasst werden.

Welche Funktionen bieten die flexiblen Manschetten und das Formstück?

Die integrierten flexiblen Manschetten dienen der Reduzierung von Körperschall und tragen so zu einem vibrationsarmen Betrieb bei. Das Formstück ermöglicht einen verlustarmen Anschluss an die Rohrleitungen sowohl auf der Druck- als auch auf der Saugseite, was die Effizienz der Luftförderung erhöht. Diese Komponenten unterstützen eine einfache und geräuscharme Integration in bestehende Lüftungssysteme.

Wie ist der Ventilator im Inneren der Gigabox ausgeführt?

Das Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Kunststoff-Schaufeln ist direkt angetrieben und dynamisch gewuchtet nach Gütestufe 6.3 gemäß DIN ISO 1940 Teil 1, was einen vibrationsfreien Lauf sicherstellt. Der Antrieb erfolgt über einen wartungsfreien Drehstrom-Außenläufermotor, der zweistufig durch Stern/Dreieckschaltung betrieben wird. Die Drehzahl lässt sich durch Spannungsreduzierung oder einen Helios Frequenzumrichter mit allpoligem Sinusfilter regeln. Thermokontakte sind auf einer Klemmleiste herausgeführt, und die geräuscharmen Kugellager sind mit Langzeitschmierung versehen.

Welche elektrischen und sicherheitstechnischen Merkmale besitzt die Gigabox?

Die Gigabox ist für den Betrieb mit 400 V und 50 Hz ausgelegt und verfügt über einen integrierten Klemmenkasten mit Schutzart IP54. Die Isolierklasse F ermöglicht eine hohe elektrische Sicherheit. Die Stromaufnahme beträgt 0,75 A bei der höheren und 0,41 A bei der niedrigeren Drehzahlstufe. Die Schutzart und die robuste Bauweise ermöglichen den Einsatz in anspruchsvollen Umgebungen.

Welche zusätzlichen Ausstattungen und Zubehörteile sind verfügbar?

Die Gehäusepaneele können durch Zubehör wie Wetterschutzgitter und Kondensatwannen ergänzt oder ersetzt werden. Für die Montage innen und außen stehen Wandkonsolen und Wetterschutzdächer zur Verfügung. Die serienmäßigen Kranhaken erleichtern die Positionierung und Installation der Gigabox.

Technische Daten

• Volumenstrom bei 0 Pa: 3100 m³/h
• Aufgenommene Leistung: 0,34 / 0,25 kW
• Drehzahl: 1405 / 1230 1/min
• Spannung: 400 V
• Stromaufnahme: 0,75 / 0,41 A
• Schalleistung: 66 dB(A)
• Schalldruck in 4 m Entfernung: 34 dB(A)
• Gewicht: 35 kg
• Isolierklasse: F
• Schutzart: IP54

Die Helios GBD 355/4/4 Gigabox überzeugt als robuste und flexible Lösung für anspruchsvolle Lüftungsaufgaben. Mit einem Volumenstrom von 3100 m³/h und einer Leistung von 0,34 / 0,25 kW ist sie für den dreiphasigen Betrieb mit 400 V ausgelegt. Ihre schall- und wärmeisolierte Konstruktion sowie die präzise Drehzahlsteuerung ermöglichen einen effizienten und leisen Betrieb in gewerblichen und industriellen Umgebungen.
