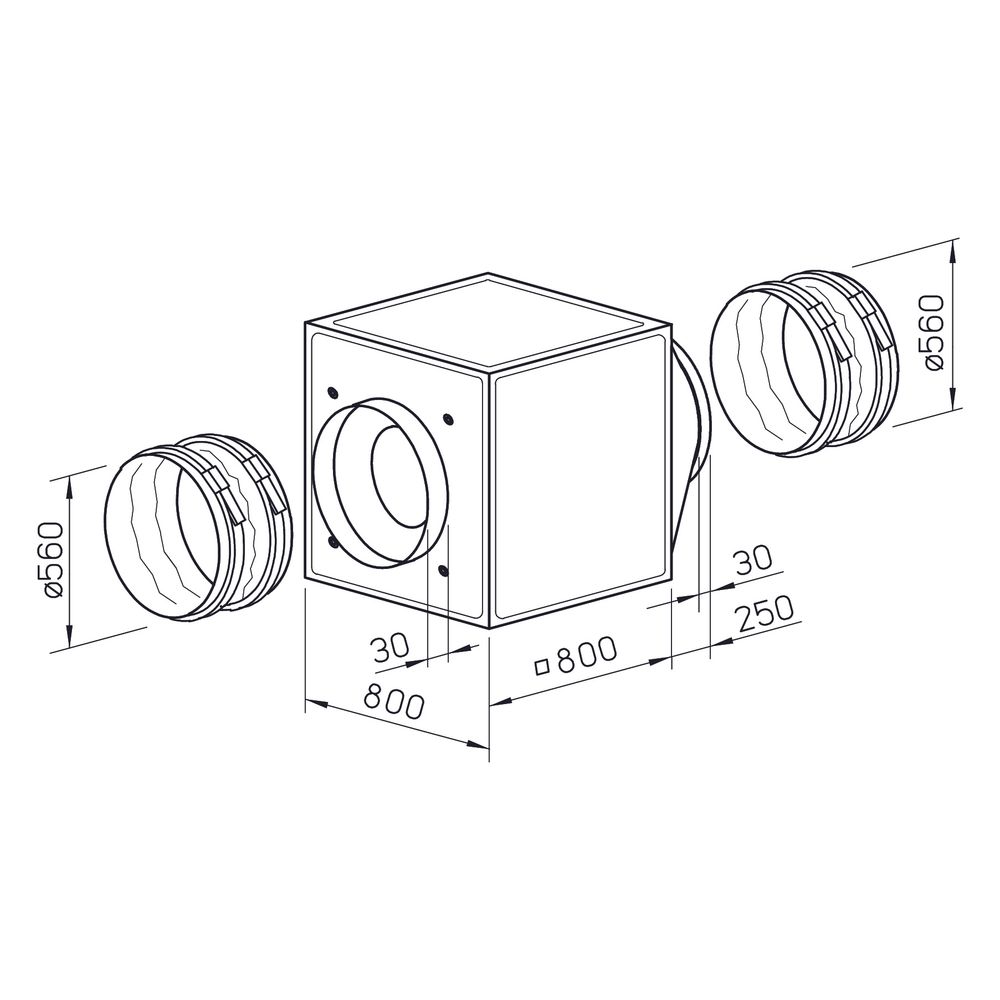

Helios GBD 560/6/6 Gigabox inkl. Formstück und flexiblen Manschetten, 3-Ph regelbar 400V, 9000m3/h, 0,8/510W

Die Helios GBD 560/6/6 Gigabox ist eine kubische Lüftungsbox aus der Gigabox-Produktgruppe, die für den dreiphasigen Betrieb mit 400V ausgelegt ist. Mit einem Volumenstrom von 9000 m³/h bietet sie eine leistungsstarke Lösung für vielfältige Lüftungsaufgaben. Die Lieferung umfasst ein Formstück und flexible Manschetten, die zur Reduzierung von Körperschall beitragen und eine einfache Installation ermöglichen.

Wie ist die Gehäusekonstruktion der GBD 560/6/6 Gigabox beschaffen?

Die Gigabox verfügt über eine selbsttragende Gehäuse-Rahmenkonstruktion aus Aluminium-Hohlprofilen. Die doppelwandigen, 20 mm starken Seitenpaneele sind aus verzinktem Stahlblech gefertigt und schall- sowie wärmeisoliert durch eine Auskleidung mit nicht brennbarer Mineralwolle. Die Gehäusepaneele sind variabel einsetzbar und ermöglichen eine optimale Anpassung an bauliche Gegebenheiten. Serienmäßige Kranhaken unterstützen die einfache Positionierung. Zubehör wie Wetterschutzgitter und Kondensatwanne kann die Gehäusepaneele ersetzen. Weiteres Zubehör, wie Wandkonsole und Wetterschutzdach, ist für die Montage im Innen- und Außenbereich verfügbar.

Wie erfolgt der Antrieb und die Drehzahlregelung des Ventilators?

Ein Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Aluminium-Schaufeln wird direkt angetrieben. Der vibrationsfreie Lauf wird durch dynamische Wuchtung zusammen mit dem Motor entsprechend Gütestufe 2.5 nach DIN ISO 1940 T.1 sichergestellt. Der Antrieb erfolgt durch einen Drehstrom-Außenläufermotor, der zweittourig durch Stern/Dreieckschaltung betrieben wird. Eine Drehzahlregelung ist durch Spannungsreduzierung oder mit einem Helios Frequenzumrichter mit allpoligem Sinusfilter möglich. Eingebaute Thermokontakte sind auf einer Klemmleiste herausgeführt. Die gedichteten, geräuscharmen Kugellager sind mit Langzeitschmierung versehen. Der Netzanschluss erfolgt am im Gerät integrierten Klemmenkasten mit Schutzart IP54.

Technische Daten

• Volumenstrom bei 0 Pa: 9000 m³/h
• Fördermitteltemperatur: 60 °C
• Drehzahl: 885 / 705 1/min
• Aufgenommene Leistung: 0,8 / 0,51 kW
• Gewicht: 80 kg
• Schalleistung: 68 dB(A)
• Schalldruck in 4m: 35 dB(A)
• Spannung: 400 V
• Stromaufnahme: 1,85 / 0,9 A
• Isolierklasse: F
• Schutzart: IP54

Die Helios GBD 560/6/6 Gigabox überzeugt als robuste und flexible Lüftungslösung. Ihre schall- und wärmeisolierte Konstruktion, kombiniert mit einem Volumenstrom von 9000 m³/h und einer aufgenommenen Leistung von 0,8 / 0,51 kW, macht sie zu einer effizienten Wahl für anspruchsvolle Anwendungen. Die Möglichkeit zur Drehzahlregelung und die einfache Anpassbarkeit an bauliche Gegebenheiten unterstreichen die Leistungsfähigkeit dieser Lüftungsbox.

Lieferumfang

• 1x Helios GBD 560/6/6 Gigabox
• 1x Formstück
• 1x flexible Manschetten
