Helios GBD Gigabox inkl. Formstück und flexiblen Manschetten, 3-PH regelbar 400V
9 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Volumenstrom
Leistung
Typ
05512
1.169,80 €
8 - 14 Werktage
3.100 m³/h
340/250 W
GBD 355/4/4
05514
1.402,10 €
8 - 14 Werktage
4.100 m³/h
493/385 W
GBD 400/4/4
05516
1.463,50 €
8 - 14 Werktage
6.495 m³/h
750 W
GBD 450/4/4
05518
1.801,60 €
8 - 14 Werktage
9.200 m³/h
1,45/0,97 kW
GBD 500/4/4
05522
2.160,10 €
8 - 14 Werktage
9.000 m³/h
0,8/510 W
GBD 560/6/6
05521
2.316,70 €
8 - 14 Werktage
13.000 m³/h
2,6/1,7 kW
GBD 560/4/4
05524
2.374,70 €
8 - 14 Werktage
9.990 m³/h
930/640 W
GBD 630/6/6
Beschreibung

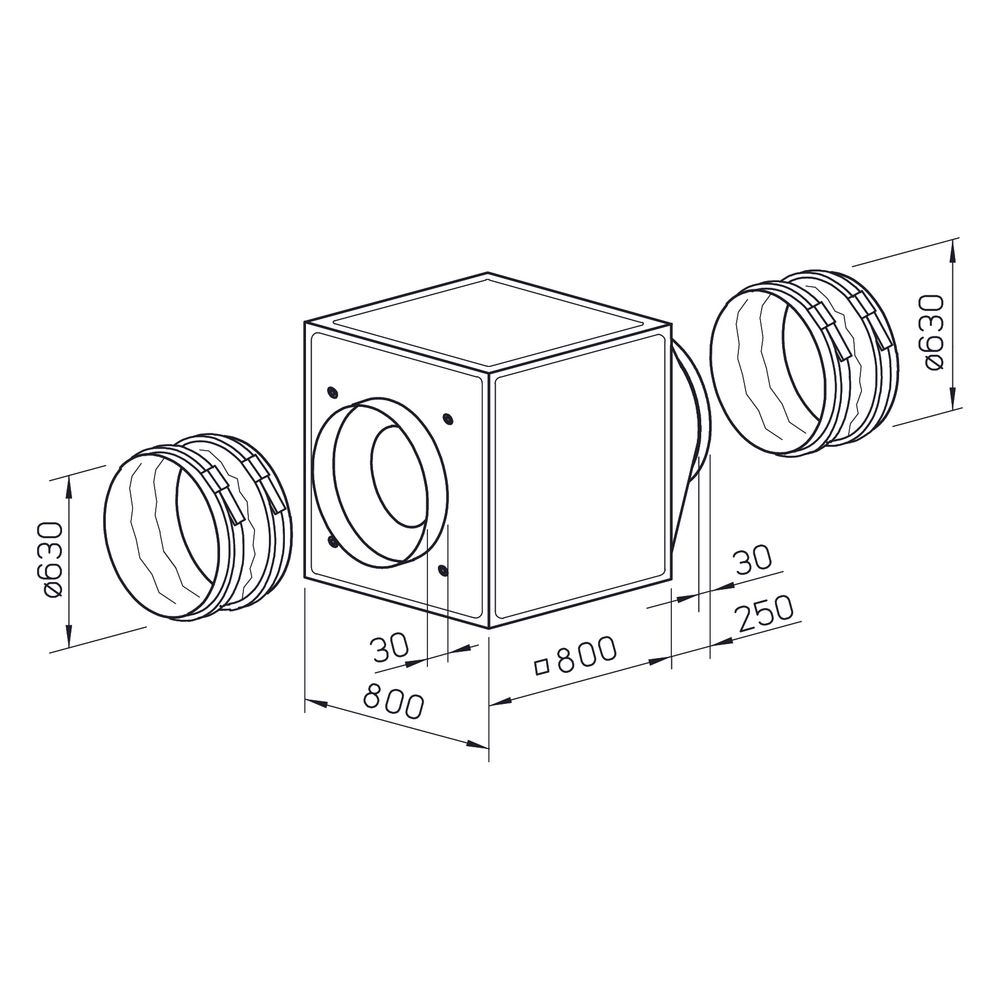

Helios GigaBox GBD 630/4/4, inkl. Formstück und flexiblen Manschetten, 3-PH regelbar 400V, 14.430m3/h, 3,45/2,4kW
Die Helios Gigabox GBD 630/4/4 ist eine kubische Lüftungsbox für Volumenströme bis 14430 m3/h. Sie verfügt über einen direkt angetriebenen Radialventilator, einen 400-V-Drehstromanschluss und eine 3-Phasen-Regelbarkeit. Formstück und flexible Manschetten zur Körperschallunterbindung sind im Lieferumfang enthalten.
Robuste Konstruktion und Isolierung
Die selbsttragende Gehäuse-Rahmenkonstruktion besteht aus Aluminium-Hohlprofilen und doppelwandigen, 20 mm starken Seitenpaneelen aus verzinktem Stahlblech. Diese sind durch eine Auskleidung mit nicht brennbarer Mineralwolle schall- und wärmeisoliert. Variabel einsetzbare Gehäusepaneele ermöglichen eine optimale Anpassung an bauliche Gegebenheiten, während serienmäßige Kranhaken die Positionierung erleichtern.
Effiziente Antriebs- und Lüftungstechnik
Im Inneren arbeitet ein Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Aluminium-Schaufeln in direktem Antrieb. Ein vibrationsfreier Lauf wird durch eine dynamische Wuchtung sichergestellt. Der Drehstrom-Außenläufermotor ist wartungsfrei aufgebaut und mit gedichteten, geräuscharmen Kugellagern mit Langzeitschmierung versehen. Eingebaute Thermokontakte dienen dem Motorschutz, und der Netzanschluss erfolgt über einen integrierten Klemmenkasten.
Technische Daten
- Volumenstrom bei 0 Pa: 14430 m3/h
- Anschlussspannung: 400 V
- Aufgenommene Leistung: 3,45 / 2,4 kW
- Fördermitteltemperatur: 75 / 50 °C
- Schutzart: IP 54
- Gewicht: 105 kg
- Schalleistung: 82 dB(A)
- Kanaldurchmesser: 630 mm
- Bauhöhe: 800 mm
- Baulänge: 800 mm
Die kubische Lüftungsbox bietet mit einem Volumenstrom von 14430 m3/h und einer aufgenommenen Leistung von 3,45 / 2,4 kW eine leistungsstarke und schallgedämmte Lösung für anspruchsvolle Lüftungssysteme. Dank der flexiblen Regelbarkeit und der hochwertigen, wärmeisolierten Paneelen ist ein zuverlässiger Betrieb in industriellen und gewerblichen Umgebungen ermöglicht.
Lieferumfang
- 1x Helios GBD 630/4/4 Gigabox
- 1x Formstück
- 1x Flexible Manschetten
Technische Daten
| Hersteller-Warengruppe | Rohrventilatoren und Zubehör |
| Hersteller-Produktgruppe | Gigabox |
| Hersteller | Helios |
| Anschlussspannung | 400 |
| Artikelnummer | HELIOS-05523 |
| Bauhöhe | 800 |
| Baulänge | 800 |
| EAN-13 | 4010184055235 |
| Elektrischer Anschluss | Anschlussklemmen |
| Geeignet für elektronische Steuerung | ja |
| Geeignet für Frequenzregelung | ja |
| Geeignet für Traforegelung | ja |
| Gewicht | 105 kg |
| Gleichstrommotor | nein |
| Indirekter Antrieb | nein |
| Kanaldurchmesser Abluft | 630 |
| Kanaldurchmesser Zuluft | 630 |
| Luftmenge unbelastet | 14430 |
| Länge | 800 |
| Max Lufttemperatur | 75 |
| Motor mit 2 Drehzahlen | nein |
| Schutzart (IP) | IP54 |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | DE31687255 |
