Helios GBD 450/4/4 Gigabox inkl. Formstück und flexiblen Manschetten, 3-PH regelbar 400V, 6495m3/h, 750W

Die Helios GBD 450/4/4 Gigabox ist eine leistungsstarke Lüftungsbox aus der Gigabox-Serie von Helios Ventilatoren. Sie ist mit einem 3-Phasen regelbaren 400V-Antrieb ausgestattet und erreicht einen Volumenstrom von 6495 m³/h bei einer Leistung von 750 W. Die kompakte, kubische Bauweise mit druck- und saugseitigen Rohranschlussstutzen sowie flexible Manschetten macht sie besonders vielseitig einsetzbar in der Lüftungstechnik, etwa für industrielle oder gewerbliche Anwendungen.

Wie ist die Gehäusekonstruktion der GBD 450/4/4 Gigabox gestaltet?

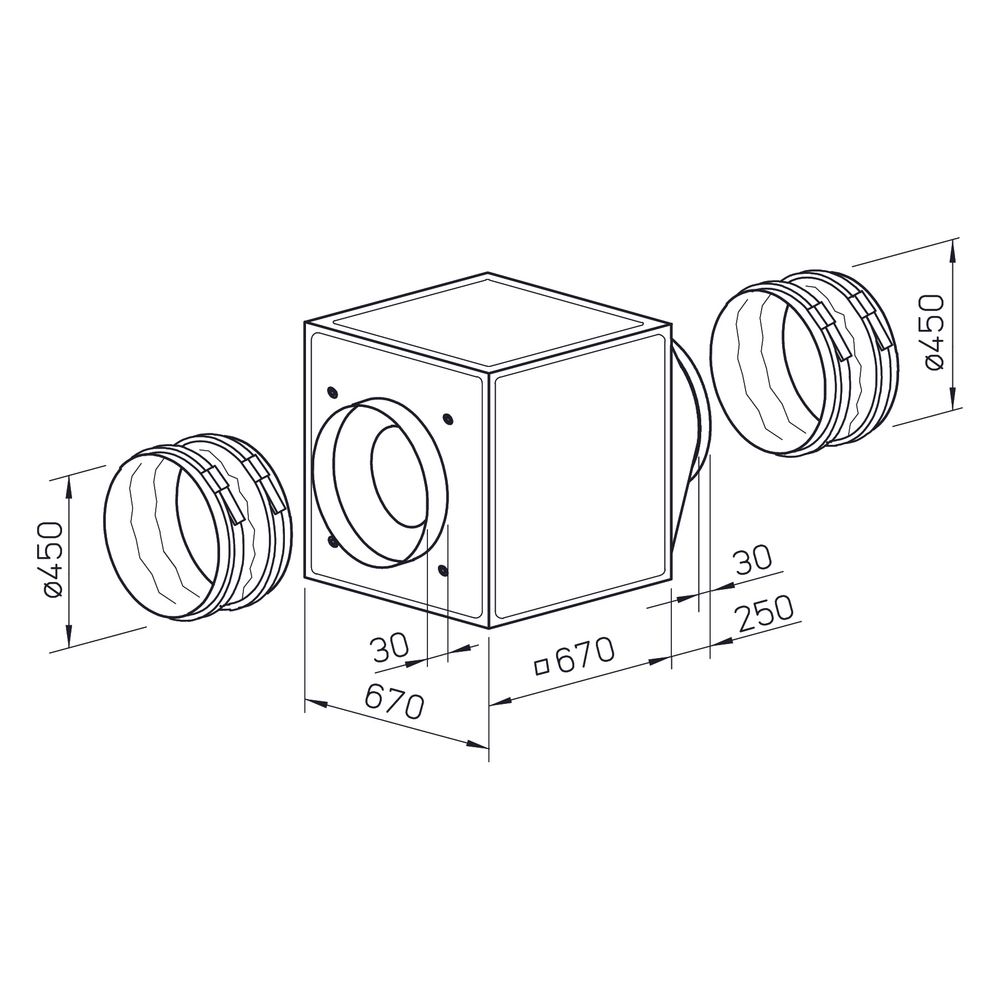

Die Gigabox verfügt über eine selbsttragende Rahmenkonstruktion aus Aluminium-Hohlprofilen, die für Stabilität sorgt. Die Seitenpaneele sind doppeltwandig, 20 mm stark und aus verzinktem Stahlblech gefertigt. Sie sind mit nicht brennbarer Mineralwolle schall- und wärmeisoliert, was die Geräuschentwicklung reduziert und die Energieeffizienz unterstützt. Die Gehäusepaneele können bei Bedarf durch Zubehör wie Wetterschutzgitter oder Kondensatwannen ersetzt werden, um den Anforderungen verschiedener Einbausituationen gerecht zu werden.

Welche Schallschutzmaßnahmen sind integriert?

Zur Minimierung von Körperschall sind flexible Manschetten im Lieferumfang enthalten, die eine vibrationsarme Verbindung zu den Rohrleitungen ermöglichen. Der Ventilatorlauf ist durch dynamische Wuchtung des Radial-Laufrads und des Motors vibrationsfrei, entsprechend der Gütestufe 2.5 nach DIN ISO 1940 Teil 1. Die Schalleistung beträgt 72 dB(A), der Schalldruck in 4 Metern Entfernung liegt bei 40 dB(A), was für eine moderate Geräuschentwicklung sorgt.

Wie ist der Antrieb und die Steuerung des Ventilators ausgelegt?

Der Ventilator wird von einem Drehstrom-Außenläufermotor angetrieben, der zweistufig über eine Stern-Dreieck-Schaltung betrieben wird. Die Bauweise des Motors ist geschlossen und wartungsfrei, was den Betrieb zuverlässig und langlebig gestaltet. Die Drehzahl lässt sich durch Spannungsreduzierung oder optional mit einem Helios Frequenzumrichter mit allpoligem Sinusfilter steuern. Thermokontakte sind eingebaut, und geräuscharme Kugellager mit Langzeitschmierung sorgen für einen langlebigen und leisen Betrieb.

Welche technischen Leistungsdaten sind für den Betrieb relevant?

Die Gigabox erreicht bei einem Volumenstrom von 6495 m³/h eine aufgenommene Leistung von 0,75 kW. Die maximale Fördermitteltemperatur beträgt 55 °C, und die Fördermitteldichte liegt bei 1,2 kg/m³. Die Drehzahl beträgt 1345 Umdrehungen pro Minute. Die Schutzart des Geräts ist IP54, die Isolierklasse F, und der Netzanschluss erfolgt über einen integrierten Klemmenkasten. Die Stromaufnahme liegt bei 1,47 Ampere im Wechselstrombetrieb und 1,52 Ampere im Drehstrombetrieb.

Technische Daten

• Volumenstrom bei 0 Pa: 6495 m³/h
• Aufgenommene Leistung: 0,75 kW
• Fördermitteltemperatur: 55 °C
• Drehzahl: 1345 1/min
• Schalleistung: 72 dB(A)
• Schalldruck in 4 m: 40 dB(A)
• Spannung: 400 V
• Stromaufnahme: 1,47/1,52 A (Wechselstrom/Drehstrom)
• Schutzart: IP54
• Isolierklasse: F
• Gewicht: 50 kg

Die Helios GBD 450/4/4 Gigabox überzeugt durch ihre robuste Bauweise, flexible Anschlussmöglichkeiten und eine leistungsstarke, regelbare Antriebstechnik. Mit einem Volumenstrom von 6495 m³/h und einer Leistung von 750 W ist sie für vielfältige Lüftungsaufgaben geeignet und bietet durch ihre schallgedämmte Konstruktion einen leisen Betrieb bei hoher Effizienz.
