Helios GBD 500/4/4 Gigabox inkl. Formstück und flexiblen Manschetten, 3-PH regelbar 400V, 9200m3/h, 1,45/0,97kW

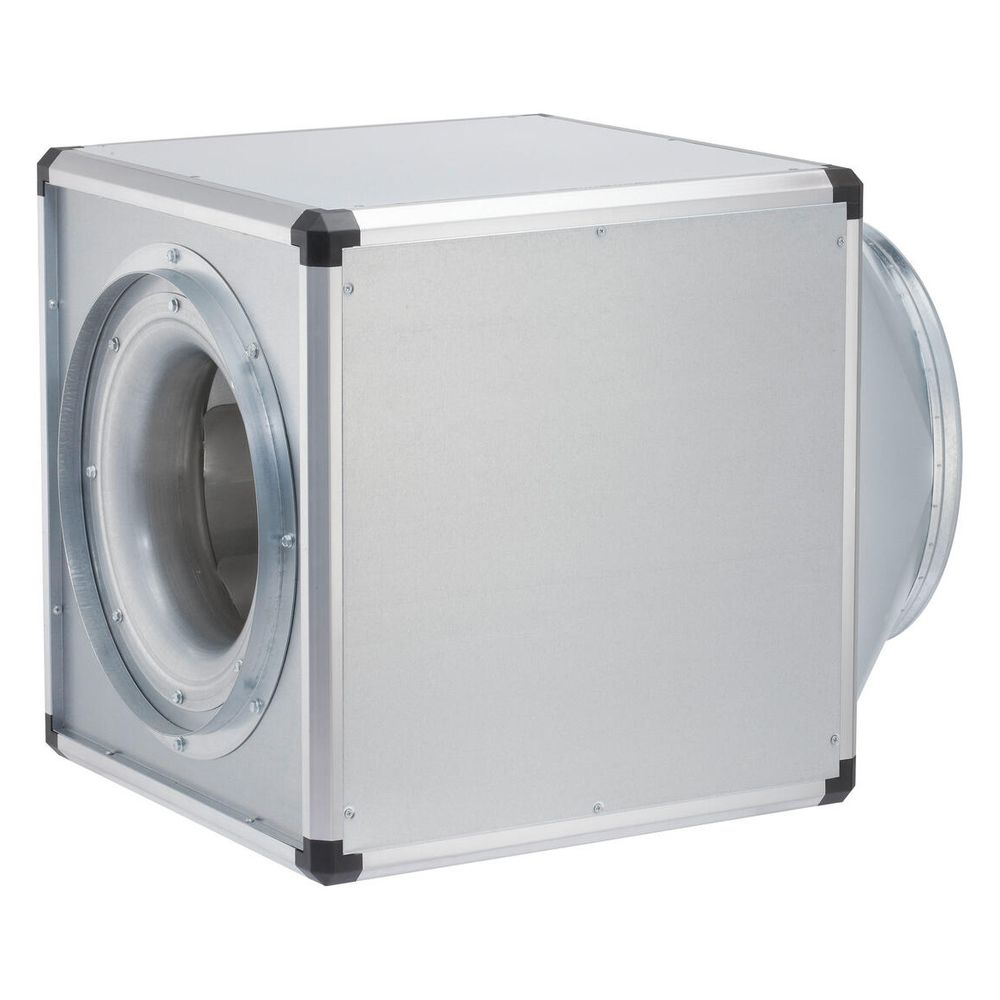

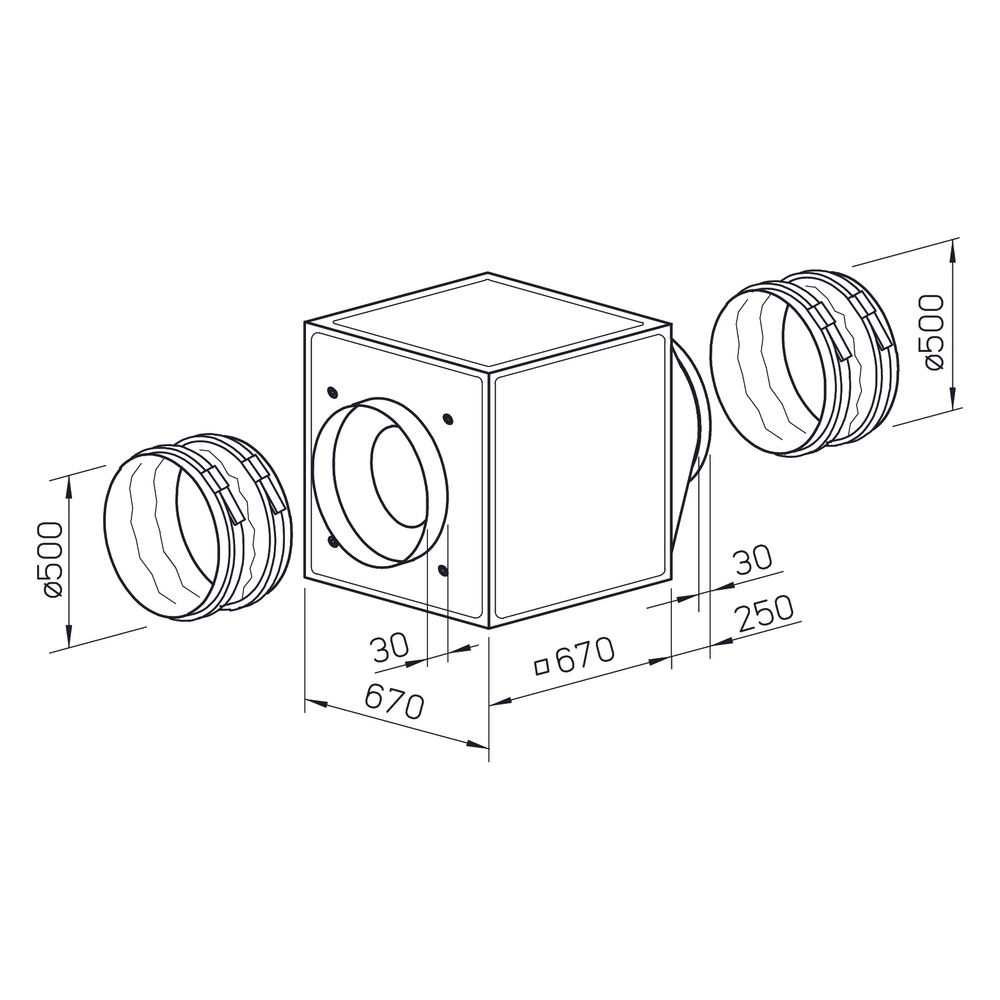

Die Helios GBD 500/4/4 Gigabox ist eine kubische Lüftungsbox, die mit druck- und saugseitig verlustarmen Rohranschlussstutzen ausgestattet ist. Sie beinhaltet flexible Manschetten zur Unterbindung von Körperschall und ermöglicht eine optimale Anpassung an bauliche Gegebenheiten. Die Lüftungsbox ist dreiphasig (3-PH) regelbar bei 400 V und bietet einen Volumenstrom von 9200 m³/h bei einer aufgenommenen Leistung von 1,45 / 0,97 kW.

Welche Merkmale zeichnen die Gehäusekonstruktion aus?

Die GBD 500/4/4 Gigabox verfügt über eine selbsttragende Gehäuse-Rahmenkonstruktion aus Aluminium-Hohlprofilen. Die doppelwandigen, 20 mm starken Seitenpaneele bestehen aus verzinktem Stahlblech und sind schall- sowie wärmeisoliert durch eine Auskleidung mit nicht brennbarer Mineralwolle. Die variabel einsetzbaren Gehäusepaneele ermöglichen eine optimale Anpassung an bauliche Gegebenheiten. Eine einfache Positionierung wird durch serienmäßige Kranhaken ermöglicht. Optionales Zubehör wie Wetterschutzgitter, Kondensatwanne, Wandkonsole und Wetterschutzdach ist für die Montage innen und außen verfügbar.

Wie ist der Ventilator aufgebaut und angetrieben?

Im Inneren der Lüftungsbox arbeitet ein Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Aluminium-Schaufeln, das direkt angetrieben wird. Ein vibrationsfreier Lauf ist durch die dynamische Wuchtung zusammen mit dem Motor gemäß Gütestufe 6.3 nach DIN ISO 1940 T.1 sichergestellt. Der Antrieb erfolgt über einen Drehstrom-Außenläufermotor in zweitouriger Ausführung durch Stern/Dreieckschaltung. Dieser Motor ist in geschlossener, wartungsfreier Bauweise ausgeführt und verfügt über gedichtete, geräuscharme Kugellager mit Langzeitschmierung.

Welche Optionen zur Drehzahlregelung und zum Anschluss sind vorhanden?

Die Drehzahl des Ventilators ist steuerbar durch Spannungsreduzierung oder mit einem Helios Frequenzumrichter, der mit einem allpoligen Sinusfilter ausgestattet ist. Eingebaute Thermokontakte schützen den Motor. Der Netzanschluss erfolgt über den im Gerät integrierten Klemmenkasten, der die Schutzart IP54 aufweist.

Technische Daten

• Volumenstrom bei 0 Pa: 9200 m³/h
• Fördermitteltemperatur: 50 °C
• Drehzahl: 1340 / 1075 1/min
• Aufgenommene Leistung: 1,45 / 0,97 kW
• Gewicht: 57 kg
• Schalleistung: 77 dB(A)
• Schalldruck in 4m: 45 dB(A)
• Spannung: 400 Volt
• Frequenz: 50 Hz
• Schutzart: IP 54
• Isolierklasse: F

Die Helios GBD 500/4/4 Gigabox stellt eine leistungsstarke und anpassungsfähige Lösung für Lüftungsaufgaben dar. Mit einem hohen Volumenstrom von 9200 m³/h und einer aufgenommenen Leistung von bis zu 1,45 kW bietet sie eine effiziente Luftförderung. Die robuste Konstruktion, die Schall- und Wärmedämmung sowie die flexiblen Regelungsmöglichkeiten machen sie zu einer zuverlässigen Komponente für anspruchsvolle Anwendungen.

Lieferumfang

• 1x Helios GBD 500/4/4 Gigabox
• 1x Formstück
• 2x Flexible Manschetten
