Beschreibung

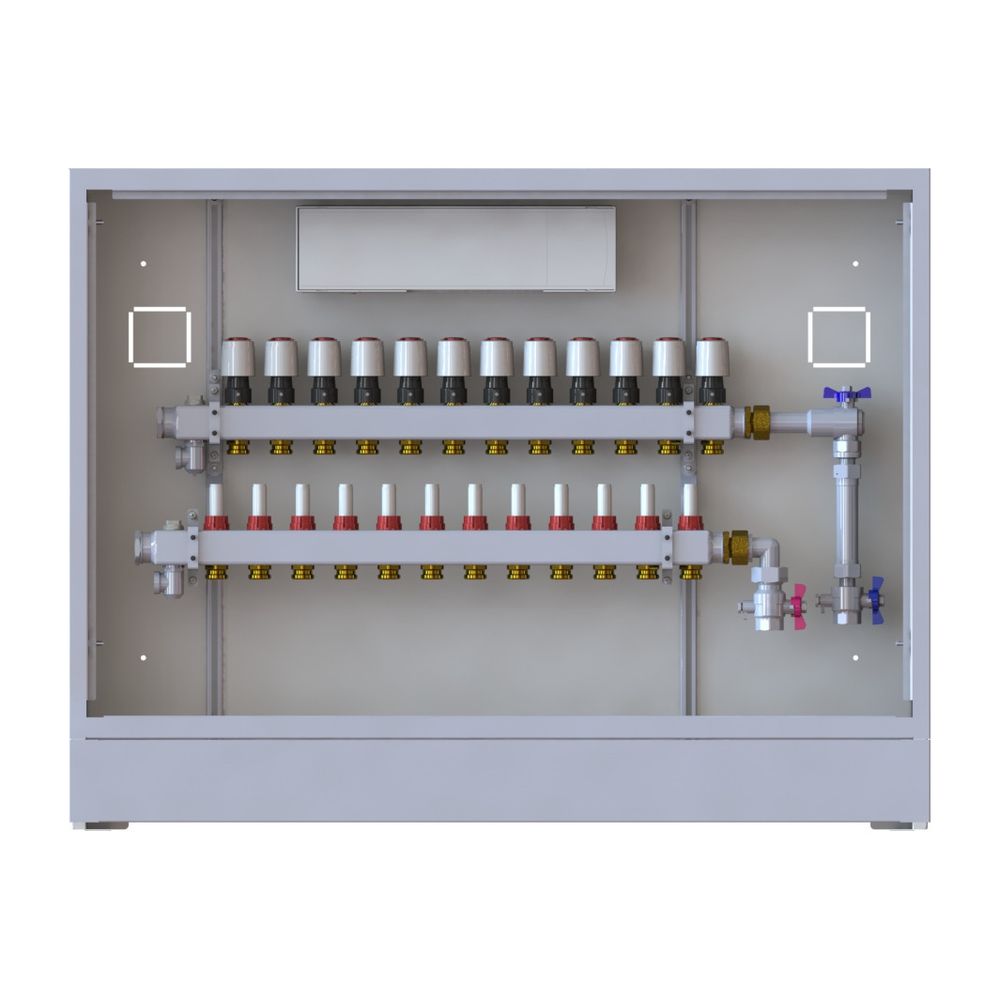

Danfoss Station UnoFloor Basic 12R 12 Heizkreise, rechts mit WMZ-Set, 230V
Die Danfoss Station UnoFloor Basic 12R ist eine vormontierte Edelstahl-Verteilereinheit für Fußbodenheizungen mit 12 Heizkreisen, ausgeführt für die rechte Seite und ausgestattet mit einem Wärmemengenzähler-Set (WMZ) sowie einer 230V-Steuerung. Die Verteilereinheit ist in einem weiß lackierten Unterputz-Verteilerschrank aus Stahlblech untergebracht und eignet sich für die Unter- oder Aufputzmontage. Typische Einsatzbereiche sind Fußbodenheizungen in Wohn- und Gewerbegebäuden, bei denen eine platzsparende und zuverlässige Verteilung der Heizkreise erforderlich ist.
Wie ist die Danfoss UnoFloor Basic 12R aufgebaut?
Die Station besteht aus einem langlebigen Edelstahl-Heizkreisverteiler Danfoss SSM mit 12 Heizkreisanschlüssen G3/4" Eurokonus. Die Anschlüsse sind mit voreinstellbaren Ventileinsätzen und einer Durchflussanzeige ausgestattet. Ein Passstück für den Energiezähleranschluss mit zwei Kugelhähnen ermöglicht das Absperren für Montage oder Wartung des Zählers. Vor- und Rücklauf sind senkrecht mit Innengewinde Rp 3/4" auf der rechten Seite des Verteilers angebracht. Die gesamte Einheit ist vormontiert und steckerfertig verdrahtet mit der Regelung Danfoss Icon 230V sowie montierten thermischen Stellantrieben Danfoss TWA 230V.
Welche Vorteile bietet die Plug & Play-Konstruktion?
Die vormontierte Bauweise reduziert die Installationszeit und minimiert das Risiko von Montagefehlern. Der Unterputzschrank mit höhenverstellbaren Standfüßen und einer weißen Tür (RAL 9016) sorgt für eine platzsparende und ordentliche Installation. Die kompakte Bauweise mit einer Tiefe von 110 mm, einer Breite von bis zu 960 mm und einer Höhe von 750 mm ermöglicht eine einfache Integration in bestehende Installationsbereiche.
Wie wird der hydraulische Abgleich sichergestellt?
Die Basic-Version ist mit voreinstellbaren Ventileinsätzen ausgestattet, die eine korrekte Wärmeverteilung auch bei teilweiser Last ermöglichen. Die Comfort- und Control-Versionen bieten darüber hinaus ein AB-PM-Set für einen zuverlässigen hydraulischen Abgleich mit einer vom Differenzdruck unabhängigen Durchflussbegrenzung, was zu geringeren Heizkosten führt.
Welche technischen Betriebsgrenzen sind zu beachten?
Die maximale Vorlauftemperatur beträgt 60 °C, der maximale Differenzdruck liegt bei 0,6 bar und der maximale Betriebsdruck bei 6 bar. Die maximale Kv-Einstellung des Ventils (N) beträgt 0,97 m³/h. Die Station ist nicht für Kühlanwendungen geeignet.
Technische Daten
- Heizkreise: 12
- Heizkreisanschlüsse: G3/4" Eurokonus
- Maximale Vorlauftemperatur: 60 °C
- Maximaler Differenzdruck: 0,6 bar
- Maximaler Betriebsdruck: 6 bar
- Maximale Kv-Einstellung des Ventils: 0,97 m³/h
- Verteilerschrank Tiefe: 110 mm
- Verteilerschrank Höhe: 750 mm
- Verteilerschrank Breite: bis 960 mm
- Spannung: 230 V
Die Danfoss Station UnoFloor Basic 12R bietet eine langlebige und platzsparende Lösung für die Verteilung von Fußbodenheizungen mit 12 Heizkreisen. Die vormontierte Edelstahl-Verteilereinheit mit integriertem Wärmemengenzähler-Set und steckerfertiger 230V-Regelung ermöglicht eine einfache Installation und zuverlässige Wärmeverteilung bei einer maximalen Vorlauftemperatur von 60 °C und einem Betriebsdruck bis 6 bar.
Technische Daten
| Hersteller-Warengruppe | Flatstations |
| Hersteller-Serie | Distribution unit UnoFloor |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | UnoFloor basis |
| Hersteller-Artikelnummer | 088X3132 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-088X3132 |
| Bauhöhe | 120 |
| Baulänge | 790 |
| Bautiefe | 1020 |
| EAN-13 | 5702425243899 |
| Geeignet für Kühlen | nein |
| Gewicht | 27,999 kg |
| Max Arbeitsdruck | 6 |
| Mit Thermometer | nein |
| Mit Umwälzpumpe | ja |
| WEEE-Nr. | 66490570 |
