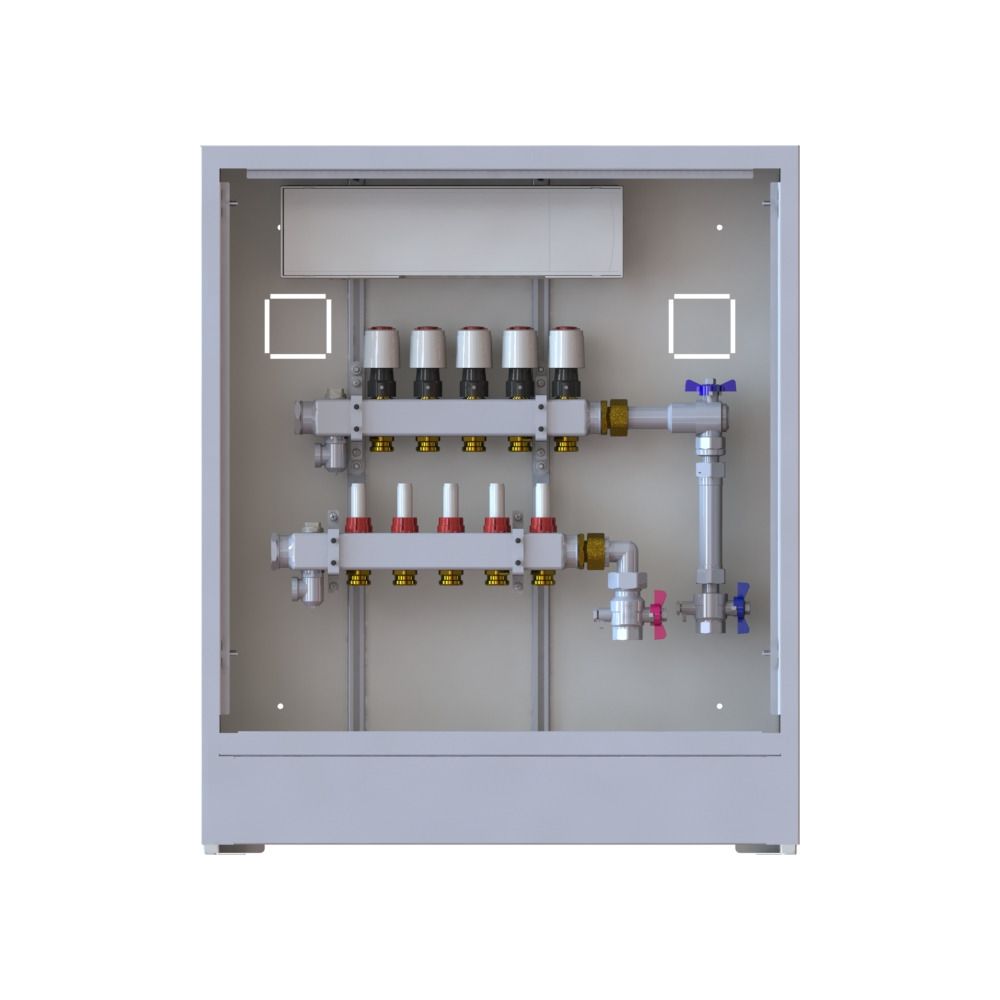

Danfoss Station UnoFloor Basic 5R 5 Heizkreise, rechts mit WMZ-Set, 230V

Der Danfoss Station UnoFloor Basic 5R ist eine vormontierte Edelstahl-Verteilereinheit für Fußbodenheizungen mit 5 Heizkreisen, ausgeführt für die rechte Seite und ausgestattet mit einem Wärmemengenzähler-Set (WMZ) sowie einer 230V-Steuerung. Die Verteilereinheit ist in einem weiß lackierten Unterputzschrank aus Stahlblech integriert und eignet sich für die Unter- oder Aufputzmontage. Sie bietet eine platzsparende und zeitsparende Lösung für die Installation von Heizkreisverteilern in Gebäuden.

Wie ist die Danfoss UnoFloor Basic 5R aufgebaut und welche Komponenten sind integriert?

Die Station besteht aus einem langlebigen Edelstahl-Heizkreisverteiler Danfoss SSM mit voreinstellbaren Ventileinsätzen und Durchflussanzeige. Die Heizkreisanschlüsse sind als G3/4" Eurokonus ausgeführt und enthalten ein Passstück für den Energiezähleranschluss mit zwei Kugelhähnen zum Absperren, was die Montage und Wartung des Zählers erleichtert. Vor- und Rücklauf sind senkrecht mit Innengewinde Rp 3/4" auf der rechten Seite des Verteilers angebracht. Die Regelung erfolgt über eine steckerfertig verdrahtete Danfoss Icon 230V Steuerung mit montierten thermischen Stellantrieben Danfoss TWA 230V. Der Unterputzschrank verfügt über höhenverstellbare Standfüße und eine Tür in Weiß RAL 9016.

Welche technischen Leistungsdaten und Betriebsgrenzen sind zu beachten?

Die maximale Vorlauftemperatur beträgt 60 °C, der maximale Differenzdruck liegt bei 0,6 bar und der maximale Betriebsdruck bei 6 bar. Die maximale Kv-Einstellung des Ventils (Nennwert) beträgt 0,97 m³/h. Die Station ist nicht für Kühlanwendungen geeignet. Die Bauhöhe der Verteilereinheit beträgt 120 mm, die Baulänge 680 mm und die Bautiefe 785 mm. Der Unterputzschrank hat eine Tiefe von 110 mm, eine Breite von bis zu 960 mm und eine Höhe von 750 mm.

Welche Vorteile bietet die Danfoss UnoFloor Basic 5R für die Installation und den Betrieb?

Die vormontierte Plug & Play-Konstruktion minimiert die Installationszeit und das Risiko von Fehlern. Der Unterputzschrank sorgt für eine platzsparende Montage. Die Durchflussanzeige und voreinstellbaren Ventileinsätze ermöglichen eine korrekte Wärmeverteilung auch bei teilweiser Last. Die integrierte Umwälzpumpe unterstützt den hydraulischen Betrieb. Die Comfort- und Control-Versionen der Serie bieten darüber hinaus einen zuverlässigen hydraulischen Abgleich und App-Lösungen für Installateure und Endnutzer, wobei die Basic-Version auf diese Funktionen verzichtet.

Technische Daten

• Heizkreise: 5
• Anschlussseite: rechts
• Maximale Vorlauftemperatur: 60 °C
• Maximaler Differenzdruck: 0,6 bar
• Maximaler Betriebsdruck: 6 bar
• Maximale Kv-Einstellung des Ventils (N): 0,97 m³/h
• Mit Umwälzpumpe: ja
• Tiefe Verteilerschrank: 110 mm
• Breite Verteilerschrank: bis 960 mm
• Höhe Verteilerschrank: 750 mm

Die Danfoss Station UnoFloor Basic 5R bietet eine kompakte und zuverlässige Lösung für die Verteilung von Fußbodenheizungen mit fünf Heizkreisen. Die Kombination aus Edelstahlverteiler, integriertem Wärmemengenzähler-Set und steckerfertiger 230V-Regelung sorgt für eine effiziente und sichere Wärmeverteilung bei einer maximalen Vorlauftemperatur von 60 °C und einem Betriebsdruck bis 6 bar.
