Beschreibung

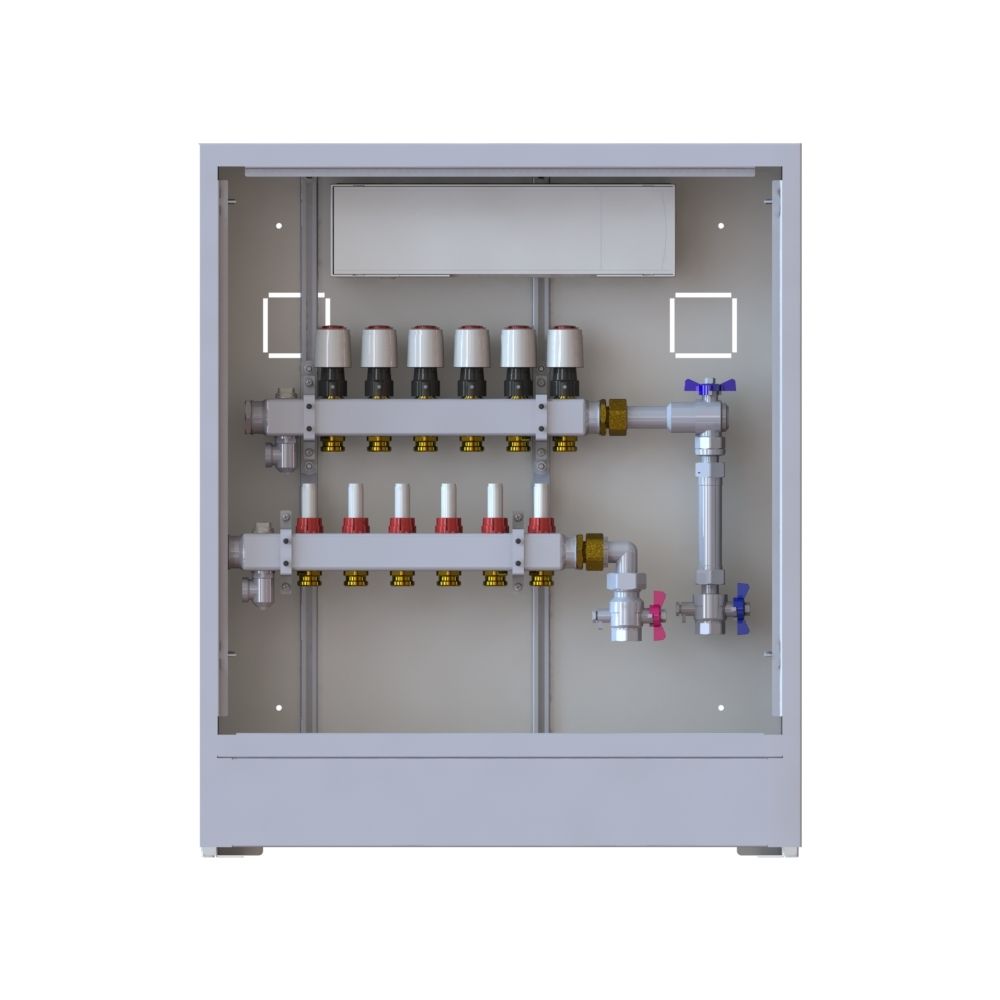

Danfoss Station UnoFloor Basic 6R 6 Heizkreise, rechts mit WMZ-Set, 230V
Die Danfoss Station UnoFloor Basic 6R ist eine vormontierte Verteilerstation für Fußbodenheizungen. Sie ist für 6 Heizkreise ausgelegt, für den rechten Anschluss konzipiert und beinhaltet ein Wärmemengenzähler-Set sowie eine 230V-Regelung. Diese langlebige Edelstahl-Verteilereinheit ist in einem weiß lackierten Unterputz-Verteilerschrank aus Stahlblech integriert und bietet eine platzsparende und installationsfreundliche Lösung für die Wärmeverteilung in Gebäuden.
Wie ist die Danfoss UnoFloor Basic 6R aufgebaut?
Die Station besteht aus einem Edelstahl-Heizkreisverteiler Danfoss SSM mit Durchflussanzeige und voreinstellbaren Ventileinsätzen. Die Heizkreisanschlüsse sind als G3/4" Eurokonus ausgeführt. Ein Passstück für den Energiezähleranschluss mit zwei Kugelhähnen zum Absperren für Montage oder Wartung des Zählers ist enthalten. Der senkrechte Anschluss an Vor- und Rücklauf erfolgt über ein Innengewinde Rp 3/4" auf der rechten Seite des Verteilers. Eine steckerfertig verdrahtete Regelung Danfoss Icon 230V und montierte thermische Stellantriebe Danfoss TWA 230V sind in einem Unterputz-Verteilerschrank aus Stahlblech untergebracht.
Welche Vorteile bietet die Plug & Play-Konstruktion?
Die vormontierte Bauweise der UnoFloor Basic 6R ermöglicht eine schnelle und unkomplizierte Installation und minimiert das Risiko von Fehlern bei der Montage. Der Unterputzschrank mit höhenverstellbaren Standfüßen und einer weißen Tür (RAL 9016) sorgt für eine saubere und platzsparende Integration. Die kompakten Abmessungen des Verteilerschranks mit einer Tiefe von 110 mm, einer Breite von bis zu 960 mm und einer Höhe von 750 mm ermöglichen den Einbau auch bei begrenztem Platzangebot.
Welche technischen Leistungsdaten sind zu beachten?
Die maximale Vorlauftemperatur beträgt 60 °C. Der maximale Differenzdruck liegt bei 0,6 bar und der maximale Betriebsdruck bei 6 bar. Die maximale Kv-Einstellung des Ventils (N) beträgt 0,97 m³/h. Die voreinstellbaren Ventileinsätze tragen zu einer korrekten Wärmeverteilung auch bei Teillast bei.
Technische Daten
- Heizkreise: 6
- Ausführung: rechts
- Heizkreisanschlüsse: G3/4" Eurokonus
- Maximale Vorlauftemperatur: 60 °C
- Maximaler Differenzdruck: 0,6 bar
- Maximaler Betriebsdruck: 6 bar
- Maximale Kv-Einstellung des Ventils (N): 0,97 m³/h
- Schranktiefe: 110 mm
- Schrankhöhe: 750 mm
- Spannung Regelung: 230V
Die Danfoss Station UnoFloor Basic 6R stellt eine zuverlässige und effiziente Lösung für Fußbodenheizungen dar. Mit ihrer vormontierten Bauweise, dem robusten Edelstahlverteiler und der integrierten 230V-Regelung sorgt sie für eine präzise Wärmeverteilung und eine einfache Installation. Die Station ist für eine maximale Vorlauftemperatur von 60 °C und einen Betriebsdruck von bis zu 6 bar ausgelegt.
Lieferumfang
- 1x Danfoss Station UnoFloor Basic 6R
- 1x Wärmemengenzähler-Set
- 1x Passstück für den Energiezähleranschluss mit zwei Kugelhähnen
- 1x Unterputz Verteilerschrank
Technische Daten
| Hersteller-Warengruppe | Flatstations |
| Hersteller-Serie | Distribution unit UnoFloor |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | UnoFloor basis |
| Hersteller-Artikelnummer | 088X3126 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-088X3126 |
| Bauhöhe | 120 |
| Baulänge | 675 |
| Bautiefe | 790 |
| EAN-13 | 5702425243851 |
| Geeignet für Kühlen | nein |
| Gewicht | 19,534 kg |
| Max Arbeitsdruck | 6 |
| Mit Thermometer | nein |
| Mit Umwälzpumpe | ja |
| WEEE-Nr. | 66490570 |
