Beschreibung

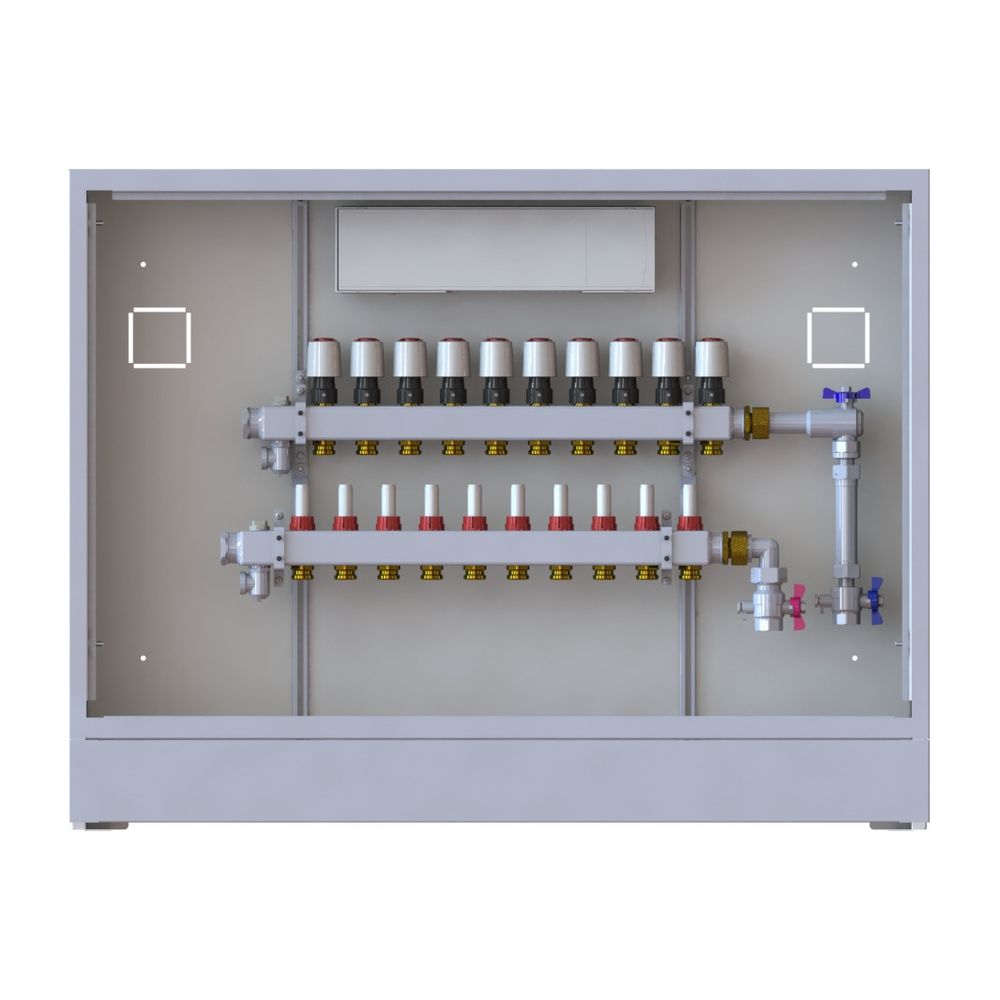

Danfoss Station UnoFloor Basic 10R 10 Heizkreise, rechts mit WMZ-Set, 230V
Die Danfoss Station UnoFloor Basic 10R ist eine vormontierte Verteilerstation für Fußbodenheizungen mit 10 Heizkreisen. Diese Einheit ist für den Anschluss rechts ausgelegt und wird mit einem Wärmemengenzähler-Set sowie einer 230V-Regelung geliefert. Sie ist eine effiziente und platzsparende Lösung für die Installation in Unterputzschränken und ideal für die Montage von Verteilerrohren in Gebäudeabschnitten.
Was zeichnet die Danfoss UnoFloor Basic aus?
Die Danfoss UnoFloor Basic ist eine vorgefertigte Edelstahl-Verteilereinheit, die speziell für Fußbodenheizungen konzipiert wurde. Sie ist als Plug & Play-Konstruktion vormontiert, was die Installationszeit minimiert und das Risiko von Montagefehlern reduziert. Die langlebige Edelstahl-Verteilereinheit sorgt für eine zuverlässige Funktion und eine korrekte Wärmeverteilung auch bei teilweiser Last. Die Comfort- und Control-Versionen sind zusätzlich mit dem AB-PM-Set ausgestattet, das einen optimalen hydraulischen Ausgleich sicherstellt und eine vom Differenzdruck unabhängige Durchflussbegrenzung ermöglicht.
Welche Komponenten sind in der Verteilerstation enthalten?
Die Verteilerstation umfasst einen Edelstahl-Heizkreisverteiler Danfoss SSM mit Durchflussanzeige und voreinstellbaren Ventileinsätzen. Die Heizkreisanschlüsse sind als G3/4" Eurokonus ausgeführt. Ein Passstück für den Energiezähleranschluss mit zwei Absperrkugelhähnen für Montage oder Wartung des Zählers ist ebenfalls enthalten. Die steckerfertig verdrahtete Regelung Danfoss Icon 230V und montierte thermische Stellantriebe Danfoss TWA 230V sind bereits integriert. Vor- und Rücklauf sind senkrecht mit Innengewinde Rp 3/4" auf der rechten Seite des Verteilers angebracht.
Wie erfolgt die Installation und welche Maße hat der Schrank?
Die Einheit wird in einem Unterputz Verteilerschrank aus weiß lackiertem Stahlblech geliefert, der für die Unter- oder Aufputzmontage geeignet ist. Der Schrank verfügt über höhenverstellbare Standfüße und eine weiße Tür in RAL 9016. Die Abmessungen des Verteilerschranks betragen eine Tiefe von 110 mm, eine Breite von bis zu 960 mm und eine Höhe von 750 mm. Für die Installation ist keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Welche technischen Betriebsgrenzen sind zu beachten?
Die maximale Vorlauftemperatur beträgt 60 °C, der maximale Differenzdruck liegt bei 0,6 bar und der maximale Betriebsdruck bei 6 bar. Die maximale Kv-Einstellung des Ventils (Nennwert) beträgt 0,97 m³/h. Die Station ist nicht für Kühlanwendungen geeignet.
Technische Daten
- Anzahl Heizkreise: 10
- Anschluss Vor-/Rücklauf: Rp 3/4" Innengewinde
- Heizkreisanschlüsse: G3/4" Eurokonus
- Maximale Vorlauftemperatur: 60 °C
- Maximaler Betriebsdruck: 6 bar
- Maximaler Differenzdruck: 0,6 bar
- Maximale Kv-Einstellung des Ventils (N): 0,97 m³/h
- Tiefe Verteilerschrank: 110 mm
- Höhe Verteilerschrank: 750 mm
- Breite Verteilerschrank: bis 960 mm
Die Danfoss UnoFloor Basic Verteilerstation bietet eine zuverlässige und effiziente Lösung für Fußbodenheizungen. Mit 10 Heizkreisen, einem Wärmemengenzähler-Set und einer 230V-Regelung ermöglicht sie eine präzise Wärmeverteilung und einen einfachen hydraulischen Abgleich. Die vormontierte Bauweise im Unterputzschrank ermöglicht eine schnelle und fehlerarme Installation.
Technische Daten
| Hersteller-Warengruppe | Flatstations |
| Hersteller-Serie | Distribution unit UnoFloor |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | UnoFloor basis |
| Hersteller-Artikelnummer | 088X3130 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-088X3130 |
| Bauhöhe | 120 |
| Baulänge | 1020 |
| Bautiefe | 790 |
| EAN-13 | 5702425243882 |
| Geeignet für Kühlen | nein |
| Gewicht | 26,926 kg |
| Max Arbeitsdruck | 6 |
| Mit Thermometer | nein |
| Mit Umwälzpumpe | ja |
| WEEE-Nr. | 66490570 |
