Beschreibung

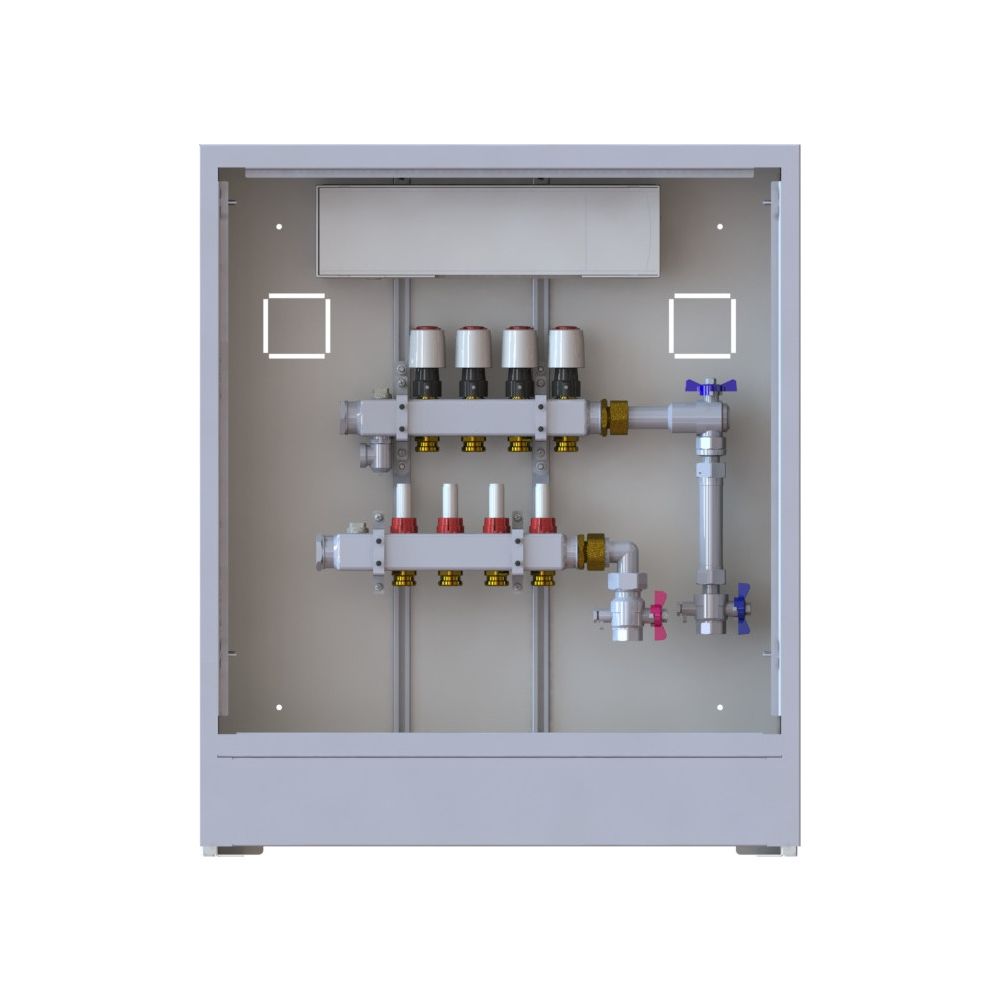

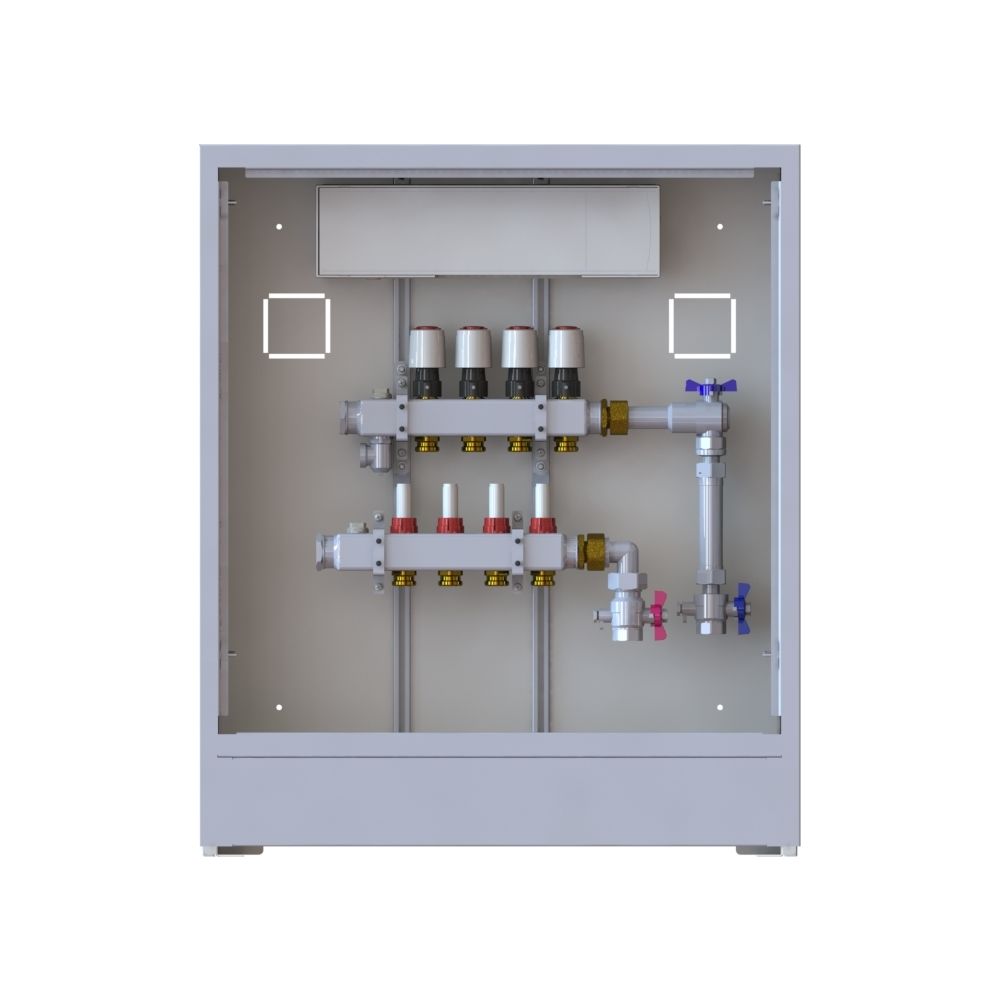

Danfoss Station UnoFloor Basic 4R 4 Heizkreise, rechts mit WMZ-Set, 230V
Die Danfoss Station UnoFloor Basic 4R ist eine vormontierte Verteilerstation für Fußbodenheizungen mit 4 Heizkreisen, ausgeführt für die rechte Seite und ausgestattet mit einem Wärmemengenzähler-Set (WMZ) sowie einer 230V-Steuerung. Die Verteilereinheit aus langlebigem Edelstahl ist in einem weiß lackierten Unterputz-Verteilerschrank aus Stahlblech integriert und bietet eine platzsparende Lösung für die Installation von Heizkreisverteilern in Gebäuden.
Wie ist die Danfoss UnoFloor Basic 4R aufgebaut?
Die Station besteht aus einem Edelstahl-Heizkreisverteiler Danfoss SSM mit Durchflussanzeige und voreinstellbaren Ventileinsätzen. Die Heizkreisanschlüsse sind als G3/4" Eurokonus ausgeführt und verfügen über ein Passstück für den Energiezähleranschluss. Zwei Kugelhähne ermöglichen das Absperren für Montage oder Wartung des Zählers. Vor- und Rücklauf sind senkrecht mit Innengewinde Rp 3/4" auf der rechten Seite des Verteilers angebracht. Die Regelung erfolgt über eine steckerfertig verdrahtete Danfoss Icon 230V Steuerung mit montierten thermischen Stellantrieben Danfoss TWA 230V. Raumthermostate des Typs Icon 230V sind als Zubehör erhältlich.
Welche Vorteile bietet die Plug & Play-Konstruktion?
Die vormontierte Einheit erleichtert die Installation erheblich, da sie als fertige Plug & Play-Lösung geliefert wird. Dies reduziert die Installationszeit und minimiert das Risiko von Fehlern. Der Unterputzschrank mit höhenverstellbaren Standfüßen und einer weißen Tür (RAL 9016) sorgt für eine saubere und platzsparende Montage. Die kompakte Bauweise mit einer Tiefe von 110 mm, einer Breite von bis zu 960 mm und einer Höhe von 750 mm ermöglicht den Einbau auch bei begrenztem Platz. Es ist keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Wie wird die Wärmeverteilung und der hydraulische Abgleich sichergestellt?
Die Basic-Version ist mit voreinstellbaren Ventileinsätzen ausgestattet, die eine korrekte Wärmeverteilung auch bei teilweiser Last ermöglichen. Die UnoFloor-Serie umfasst einen Volumenzähler zur Aufrechterhaltung des vorgesehenen Volumenstroms. Die Comfort- und Control-Varianten der UnoFloor-Serie bieten darüber hinaus einen zuverlässigen hydraulischen Abgleich durch das AB-PM-Set, das eine vom Differenzdruck unabhängige Durchflussbegrenzung sicherstellt.
Welche technischen Leistungsdaten sind zu beachten?
Die maximale Vorlauftemperatur beträgt 60 °C, der maximale Differenzdruck liegt bei 0,6 bar und der maximale Betriebsdruck bei 6 bar. Die maximale Kv-Einstellung des Ventils (N) beträgt 0,97 m3/h. Die Station ist nicht für Kühlanwendungen geeignet und verfügt über eine integrierte Umwälzpumpe.
Technische Daten
- Heizkreise: 4
- Anschlussseite: rechts
- Spannung: 230 V
- Maximale Vorlauftemperatur: 60 °C
- Maximaler Differenzdruck: 0,6 bar
- Maximaler Betriebsdruck: 6 bar
- Maximale Kv-Einstellung Ventil: 0,97 m3/h
- Heizkreisanschlüsse: G3/4" Eurokonus
- Abmessungen Verteilerschrank (HxBxT): 750 x bis 960 x 110 mm
- Mit Umwälzpumpe: ja
Die Danfoss Station UnoFloor Basic 4R bietet eine langlebige und kompakte Lösung für die Verteilung von Fußbodenheizungen mit 4 Heizkreisen. Die vormontierte Edelstahl-Verteilereinheit mit integriertem Wärmemengenzähler und voreinstellbaren Ventilen ermöglicht eine effiziente Wärmeverteilung bei einer maximalen Vorlauftemperatur von 60 °C und einem Betriebsdruck bis 6 bar. Die steckerfertige 230V-Regelung und der Unterputzschrank sorgen für eine einfache und sichere Installation.
Technische Daten
| Hersteller-Warengruppe | Flatstations |
| Hersteller-Serie | Distribution unit UnoFloor |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | UnoFloor basis |
| Hersteller-Artikelnummer | 088X3124 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-088X3124 |
| Bauhöhe | 115 |
| Baulänge | 680 |
| Bautiefe | 785 |
| EAN-13 | 5702425243837 |
| Geeignet für Kühlen | nein |
| Gewicht | 18,4 kg |
| Max Arbeitsdruck | 6 |
| Mit Thermometer | nein |
| Mit Umwälzpumpe | ja |
| WEEE-Nr. | 66490570 |
