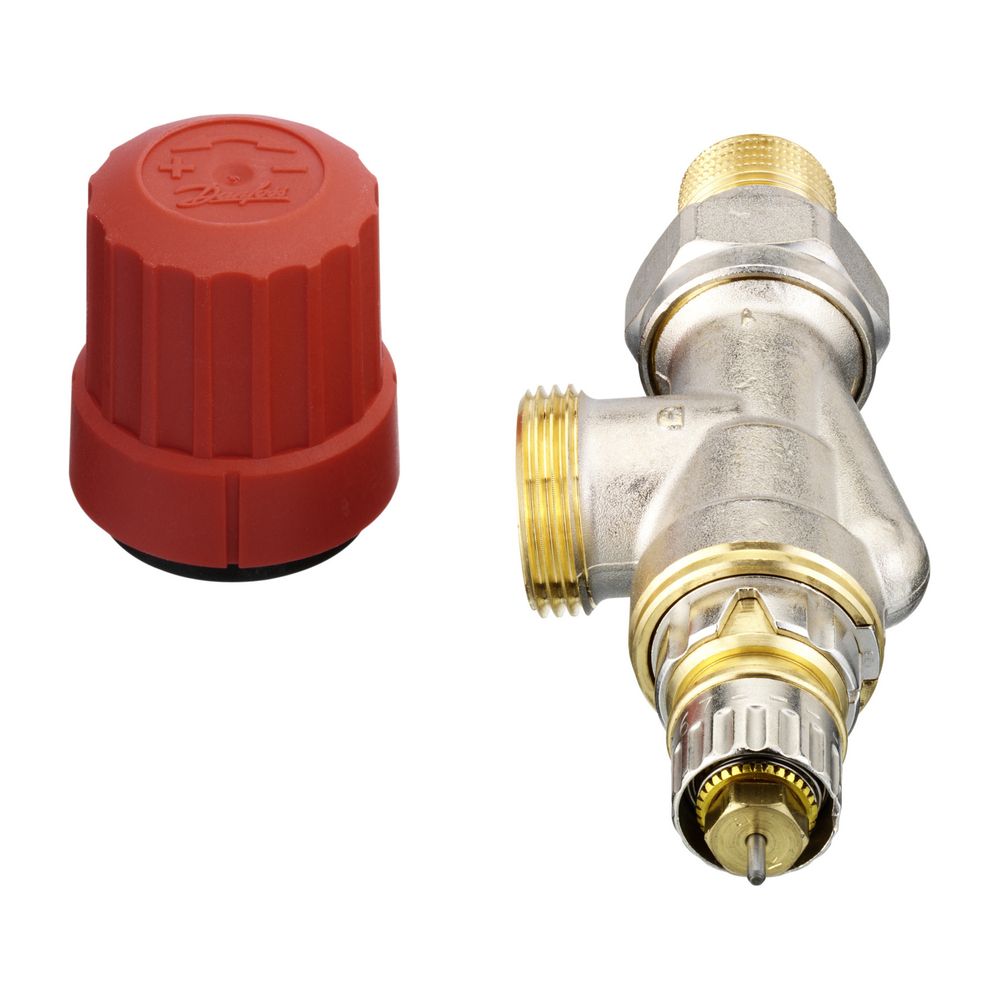

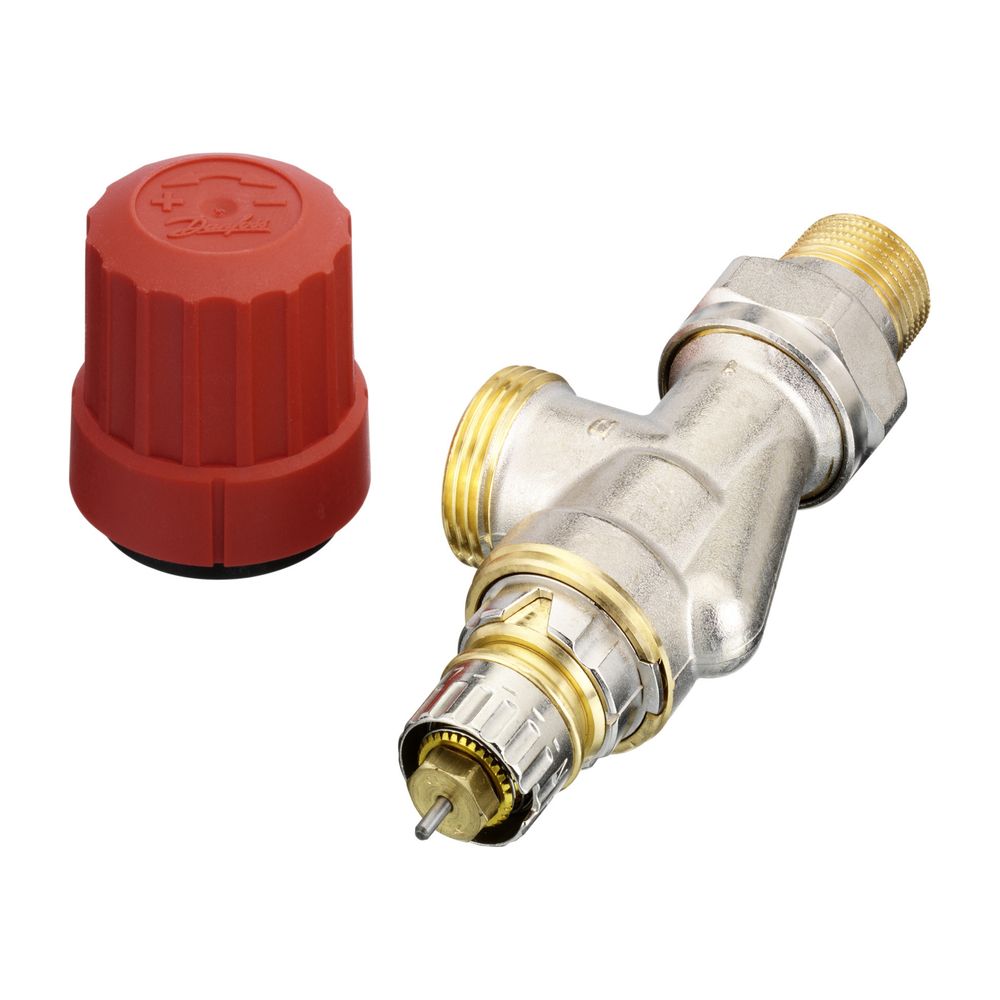

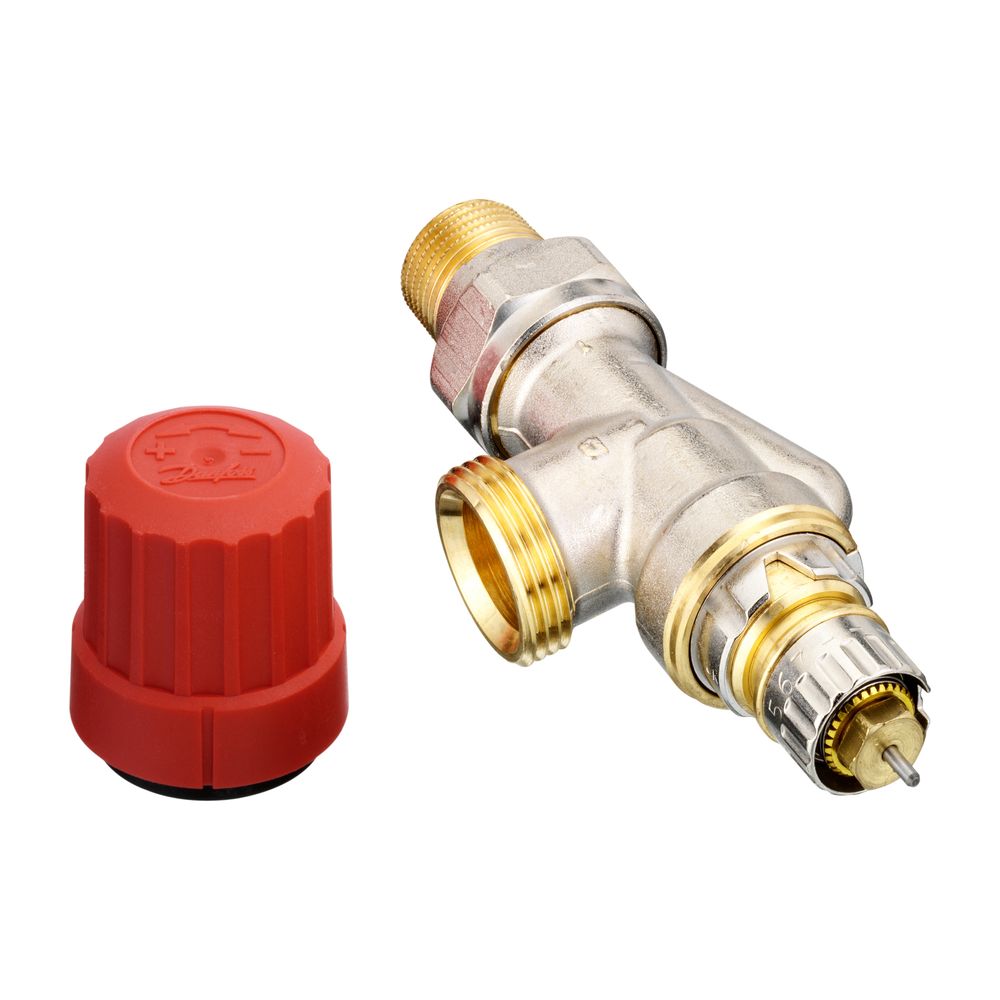

Danfoss Ventilgehäuse RA-N 15 G 3/4" AG, Axial (UK), matt vernickelt

Das Danfoss Ventilgehäuse RA-N 15 G 3/4" AG, Axial (UK), matt vernickelt ist ein voreinstellbares Ventilgehäuse, das speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen konzipiert wurde. Es ermöglicht eine präzise Regelung der Heizleistung und zeichnet sich durch seine Kompatibilität mit verschiedenen Danfoss Fühlerelementen und thermischen Stellantrieben aus. Die robuste Konstruktion und die matt vernickelte Oberfläche bieten eine lange Lebensdauer und eine ansprechende Optik.

Für welche Heizungsanlagen ist das Ventilgehäuse geeignet?

Das Danfoss Ventilgehäuse RA-N 15 ist optimal für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen ausgelegt. Es lässt sich vielseitig mit Danfoss Fühlerelementen der Typen RA 2000, RA PLUS und RAW kombinieren. Auch die Designfühler RAX aus der X-tra Collection sowie thermische Stellantriebe TWA sind kompatibel. In Verbindung mit Danfoss Fühlerelementen erfüllt das Ventil die Anforderungen der Euronorm EN 215 und ist für Planungen nach DIN V 4701/10 sowie für einen AP-Bereich kleiner oder gleich 1K (EnEV) geeignet. Für eine optimale Funktion und zur Vermeidung von Steinbildung und Korrosion wird empfohlen, die Zusammensetzung des Heizwassers gemäß der VDI Richtlinie 2035 zu prüfen.

Welche technischen Merkmale zeichnen das Ventilgehäuse aus?

Das Ventilgehäuse besteht aus hochwertigem Messing MS 58 und ist für eine lange Haltbarkeit matt vernickelt. Eine Besonderheit ist die O-Ring Stopfbuchse, die sich bei Bedarf unter Anlagendruck auswechseln lässt, was Wartungsarbeiten erheblich vereinfacht. Das Ventil ist für einen maximalen Betriebsdruck von 10 bar und einen maximalen Differenzdruck von 0,6 bar ausgelegt. Die maximale Vorlauftemperatur beträgt 120 °C. Der Anschluss erfolgt über ein G 3/4 A UK (Axial) Gewinde. Der Kvs-Wert mit Stellantrieb liegt im Bereich von 0,04 bis 0,90 m³/h, während der Kv-Wert bei einem AP-Bereich von 1/2K mit RA-Fühler 0,43/0,73 m³/h beträgt. Der Thermostatanschluss ist vom Typ Klick 22 und eine Bauschutzkappe mit roter Stellschraube ist im Lieferumfang enthalten.

Welche Vorteile bietet die Voreinstellung?

Die integrierte Voreinstellung des Danfoss Ventilgehäuses RA-N 15 erfolgt präzise durch eine Kulisse und wird durch eine optische Einstellkontrolle ergänzt. Dies ermöglicht eine genaue Anpassung an die jeweiligen Systemanforderungen und trägt zur Energieeffizienz der Heizungsanlage bei. Zudem bietet das Ventil die Möglichkeit zur Messung des Differenzdruckes, was eine einfache Überprüfung und Optimierung der Anlage unterstützt. Die Voreinstellung ist ohne Schlagdämpfer ausgeführt.

Technische Daten

• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Max. Vorlauftemperatur: 120 °C
• Kvs-Wert mit Stellantrieb: 0,04-0,90 m³/h
• Kv-Wert bei AP Bereich 1/2K mit RA-Fühler: 0,43/0,73 m³/h
• Ventilgehäuseanschluss: G 3/4 A UK (Axial)
• Oberfläche: matt vernickelt
• Gehäusematerial: Messing MS 58
• Thermostatanschluss: Klick 22
• Voreinstellung: ohne Schlagdämpfer

Das Danfoss Ventilgehäuse RA-N 15 bietet eine zuverlässige und energieeffiziente Lösung für moderne Zweirohr-Pumpenwarmwasseranlagen. Mit seiner präzisen Voreinstellung, der robusten Messingkonstruktion und der einfachen Wartung durch die unter Anlagendruck auswechselbare O-Ring Stopfbuchse stellt es eine langlebige Komponente für Heizsysteme dar. Die Kompatibilität mit einer Vielzahl von Danfoss Fühlerelementen und Stellantrieben sowie die Einhaltung relevanter Normen bieten die hohe Qualität und Funktionalität dieses Ventilgehäuses.

Lieferumfang

• 1x Danfoss Ventilgehäuse RA-N 15 G 3/4" AG, Axial (UK), matt vernickelt
• 1x Bauschutzkappe mit roter Stellschraube
