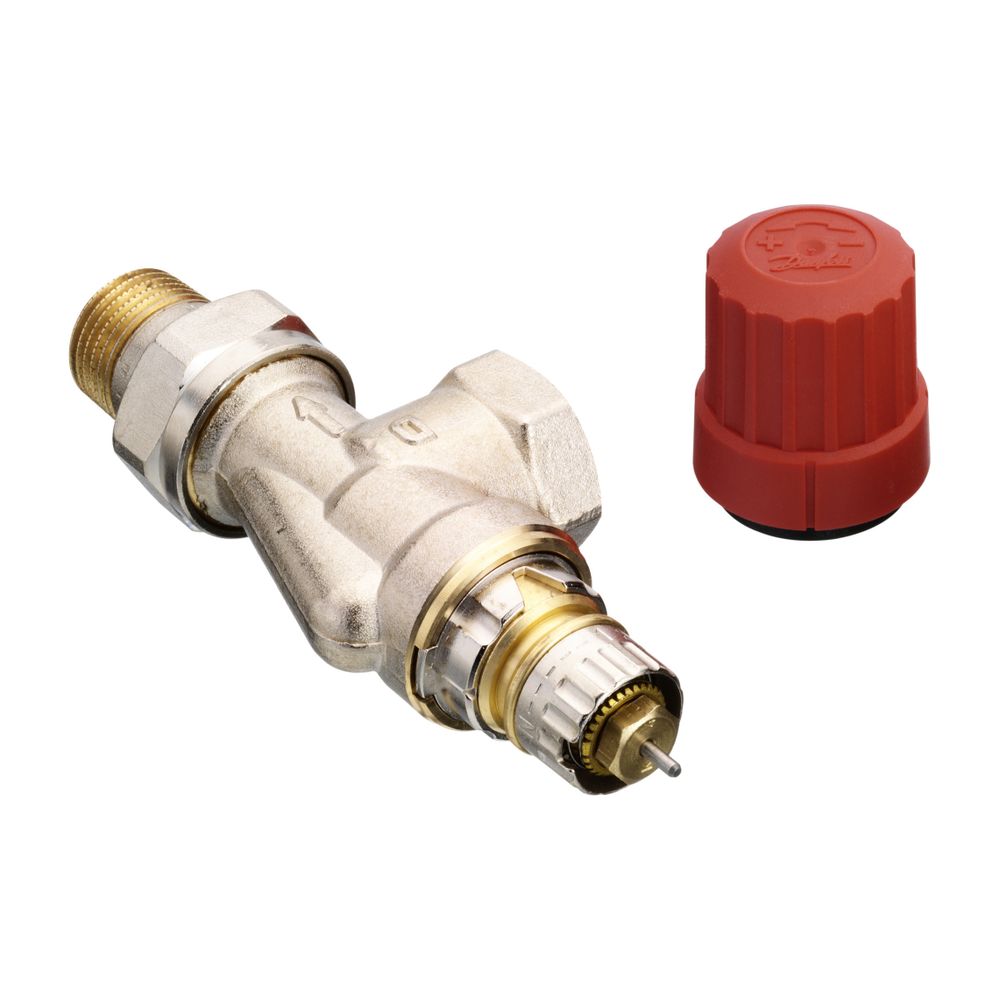

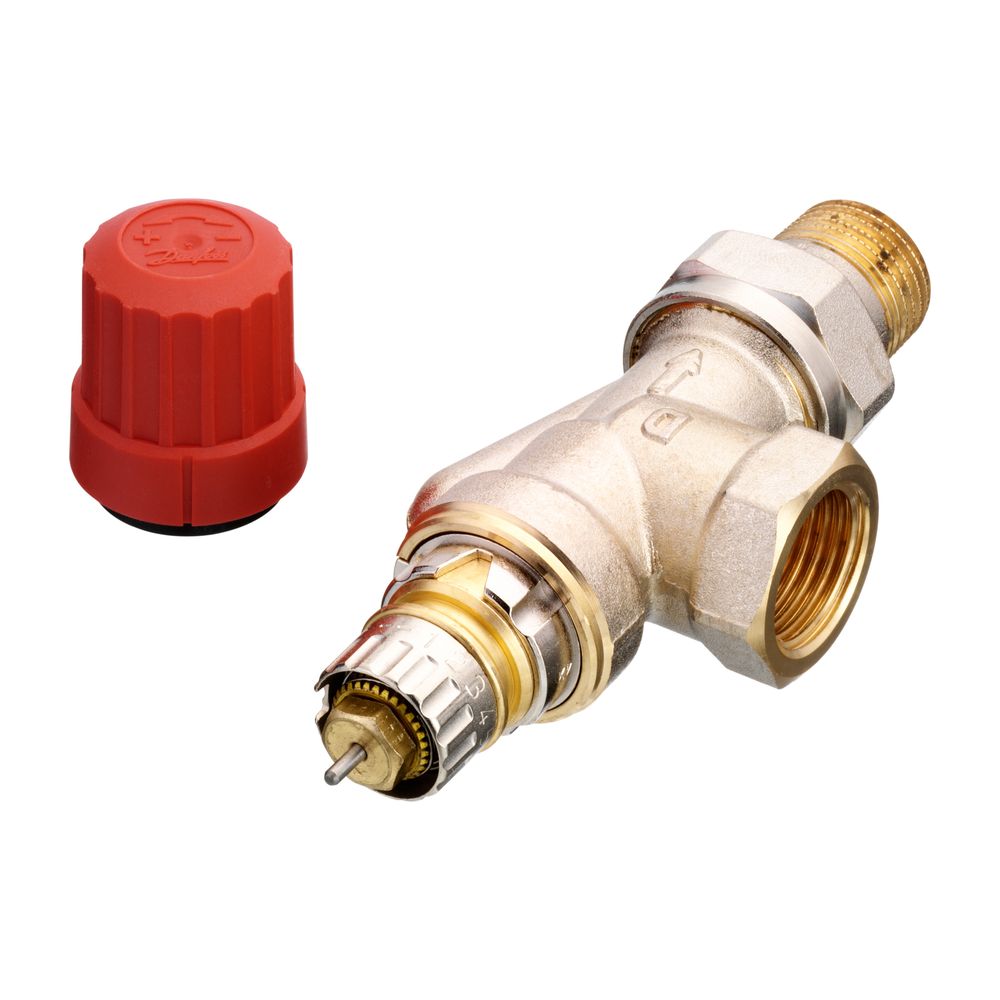

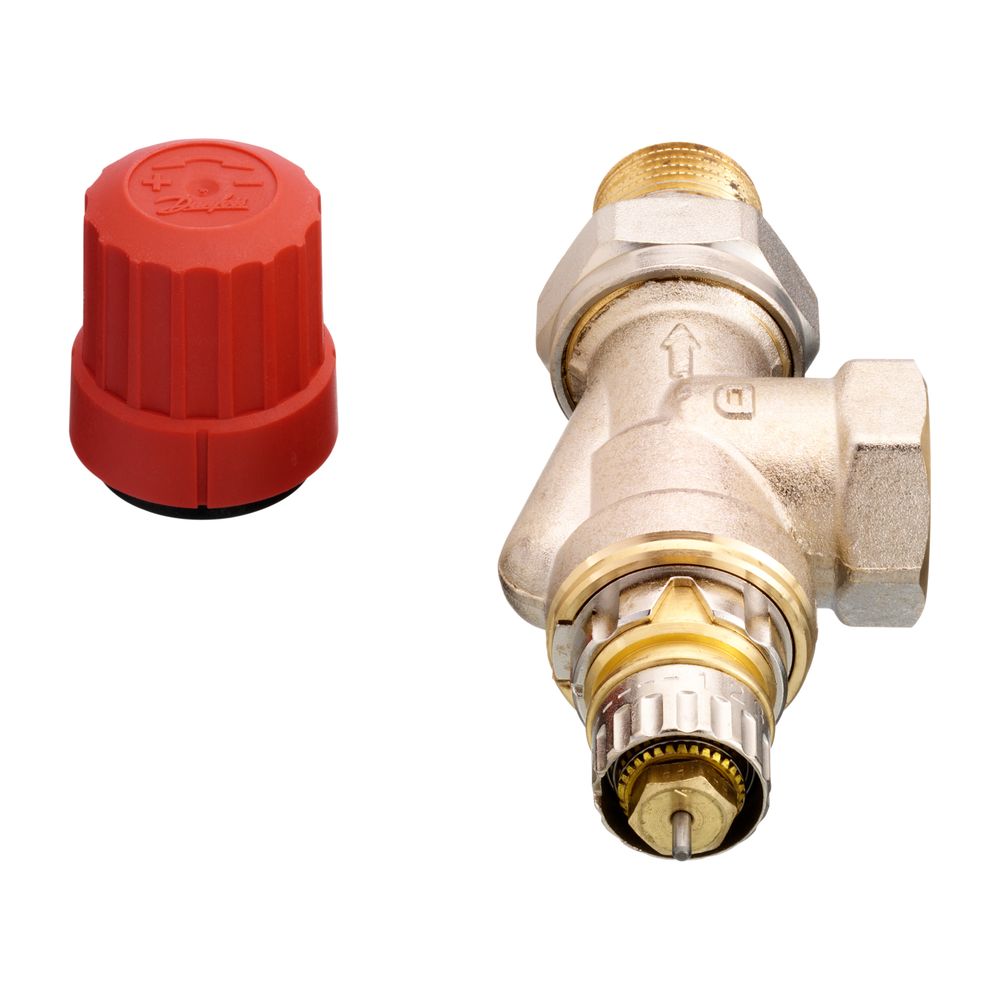

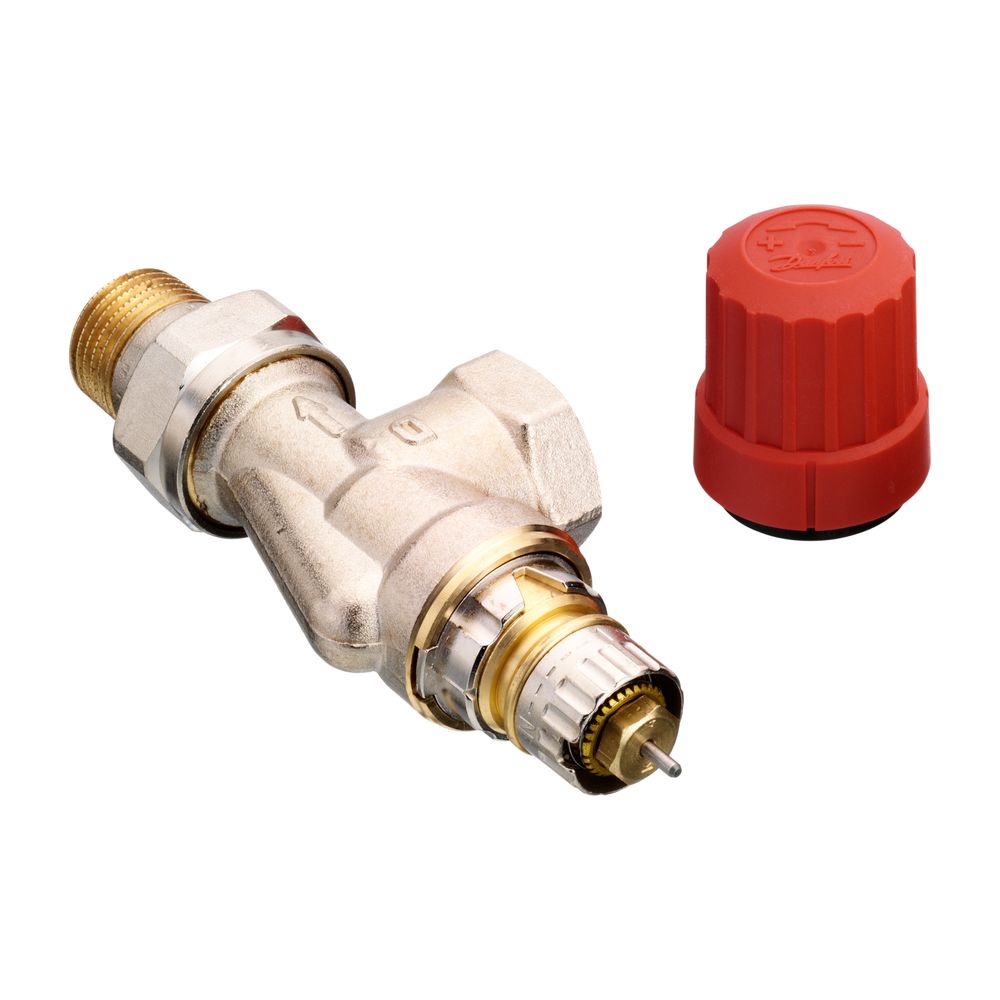

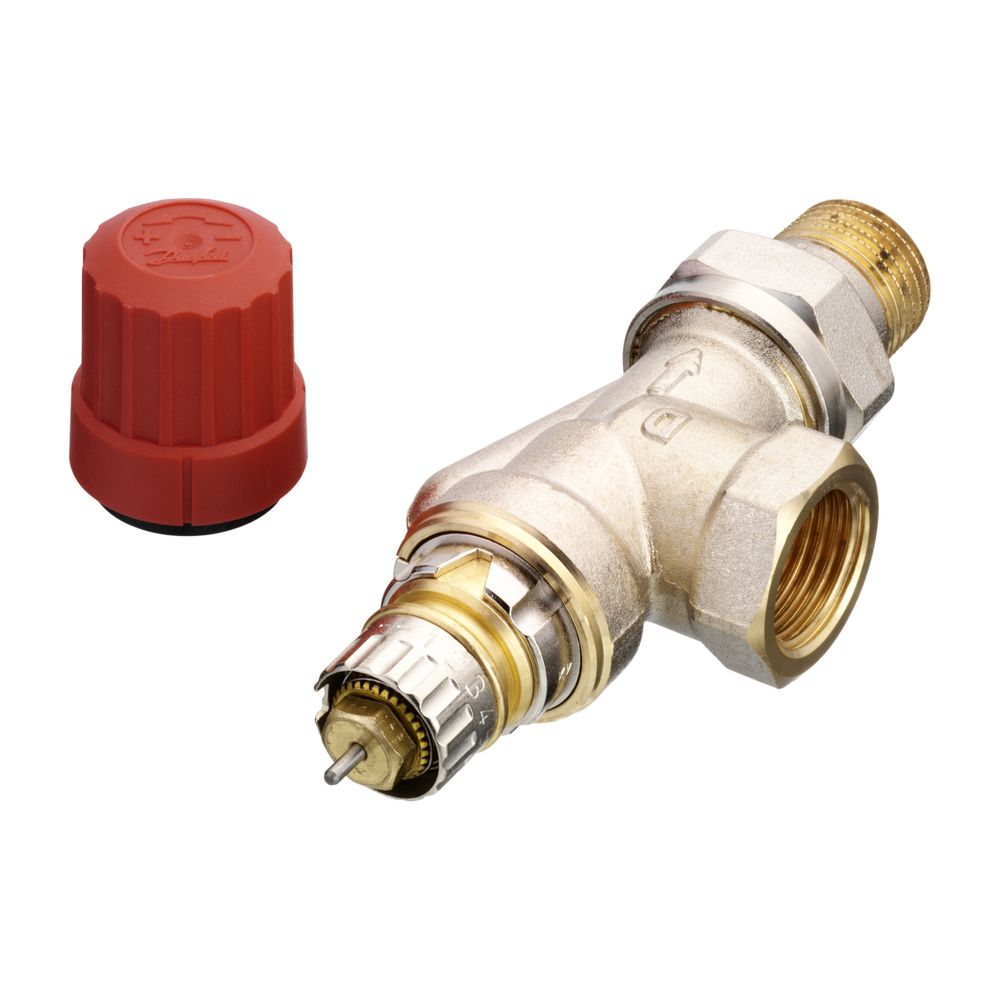

Danfoss Ventilgehäuse RA-N 15 R 1/2", Axial (UK), matt vernickelt

Das Danfoss Ventilgehäuse RA-N 15 R 1/2" Axial (UK) in matt vernickelter Ausführung ist ein voreinstellbares Ventilgehäuse, das speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen konzipiert wurde. Es ermöglicht eine präzise Regelung der Heizungsanlage und erfüllt die Anforderungen der Euronorm EN 215.

Für welche Heizungssysteme ist das Danfoss Ventilgehäuse RA-N 15 geeignet?

Das Danfoss Ventilgehäuse RA-N 15 ist für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen ausgelegt und nicht für Einrohrsysteme geeignet. Es ist kompatibel mit Danfoss Fühlerelementen der Serien RA 2000, RA PLUS und RAW sowie den Designfühlern RAX aus der X-tra Collection. Zudem lässt es sich mit thermischen Stellantrieben der Baureihe TWA kombinieren. Das Ventilgehäuse ist für Planungen nach DIN V 4701/10 und im AP-Bereich kleiner oder gleich 1K (EnEV) geeignet.

Welche Konstruktionsmerkmale und Funktionen bietet das Ventilgehäuse RA-N 15?

Das Gehäuse des Ventilgehäuses besteht aus robustem Messing MS 58 und verfügt über eine matt vernickelte Oberfläche. Die Voreinstellung erfolgt präzise durch eine Kulisse mit optischer Einstellkontrolle. Eine Messmöglichkeit des Differenzdruckes ist ebenfalls gegeben. Die O-Ring-Stopfbuchse des Ventils kann unter Anlagendruck ausgewechselt werden, was Wartungsarbeiten vereinfacht. Eine Bauschutzkappe mit roter Stellschraube ist integriert.

Welche technischen Spezifikationen zeichnen das Ventilgehäuse aus?

Das Ventilgehäuse ist für einen maximalen Betriebsdruck von 10 bar, einen maximalen Differenzdruck von 0,6 bar und eine maximale Vorlauftemperatur von 120 °C ausgelegt. Der Heizkörperanschluss hat die Größe 1/2 Zoll (DN 15) und der Thermostatanschluss ist vom Typ Klick 22. Der Kvs-Wert mit Stellantrieb liegt zwischen 0,04 und 0,90 m³/h. Die Kv-Werte bei einem AP-Bereich von 1/2K mit RA-Fühler betragen 0,43 bzw. 0,73 m³/h.

Was ist bei Installation und Wartung des Ventilgehäuses zu beachten?

Das Ventilgehäuse ist vorab einstellbar und verfügt über eine thermostatische Vorbereitung. Es ist als Schlussstück mit Innengewinde ausgeführt und besitzt eine Staubkappe. Für die Montage sind keine speziellen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich. Um Steinbildung und Korrosion zu vermeiden, sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen.

Technische Daten

• Typ: RA-N 15
• Ventilgehäuse: R 1/2 UK
• Oberfläche: vernickelt
• Werkstoff Gehäuse: Messing MS 58
• Kvs-Wert (mit Stellantrieb): 0,04-0,90 m³/h
• Kv-Wert (bei AP Bereich 1/2K mit RA-Fühler): 0,43/0,73 m³/h
• KV-Wert (Attribute): 0,04 - 0,51 m³/h
• KV-2-Wert (Attribute): 0,73 m³/h
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Max. Vorlauftemperatur: 120 °C
• Thermostatanschluss: Klick 22
• Bauhöhe: 37 mm

Das Danfoss Ventilgehäuse RA-N 15 bietet eine zuverlässige und präzise Lösung für die Temperaturregelung in Zweirohr-Heizsystemen. Mit seiner voreinstellbaren Funktion, der robusten Messingkonstruktion und der Kompatibilität mit verschiedenen Danfoss Fühlerelementen stellt es eine effiziente Komponente für moderne Heizungsanlagen dar. Es ist für einen maximalen Betriebsdruck von 10 bar und eine maximale Vorlauftemperatur von 120 °C ausgelegt.
