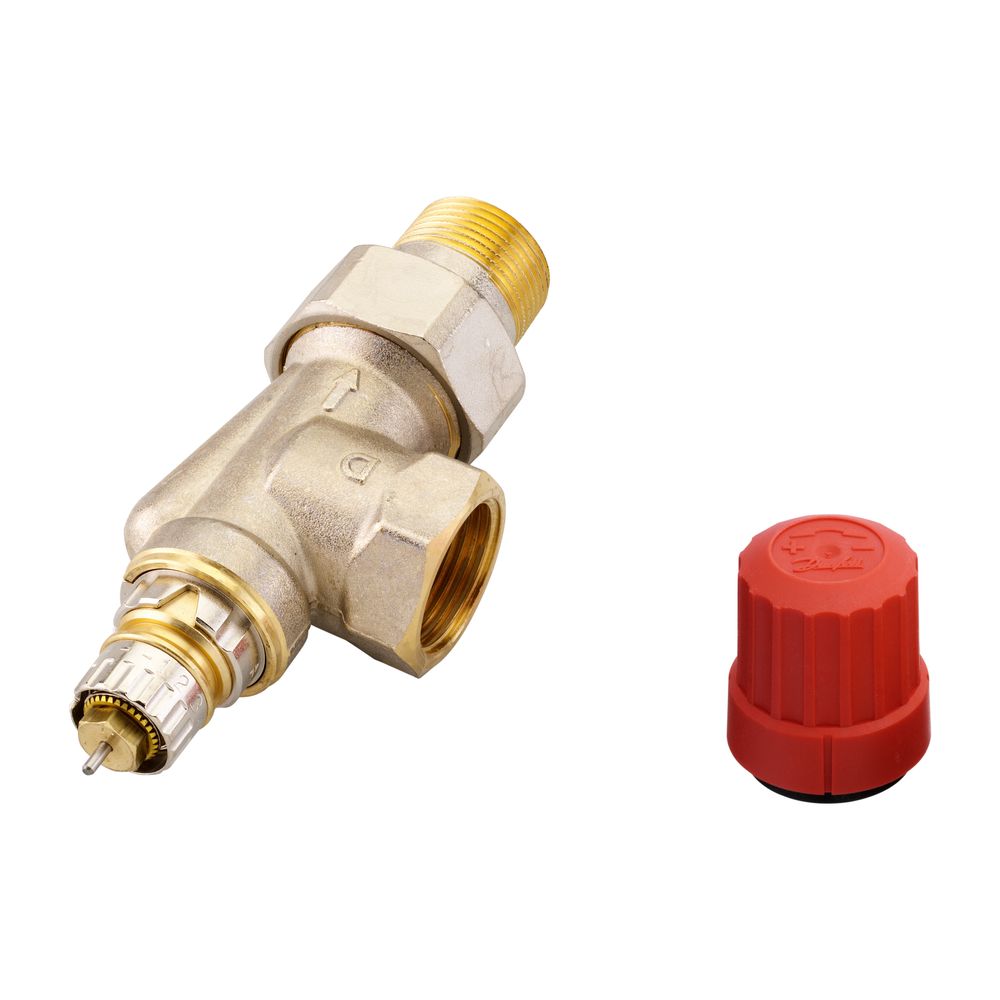

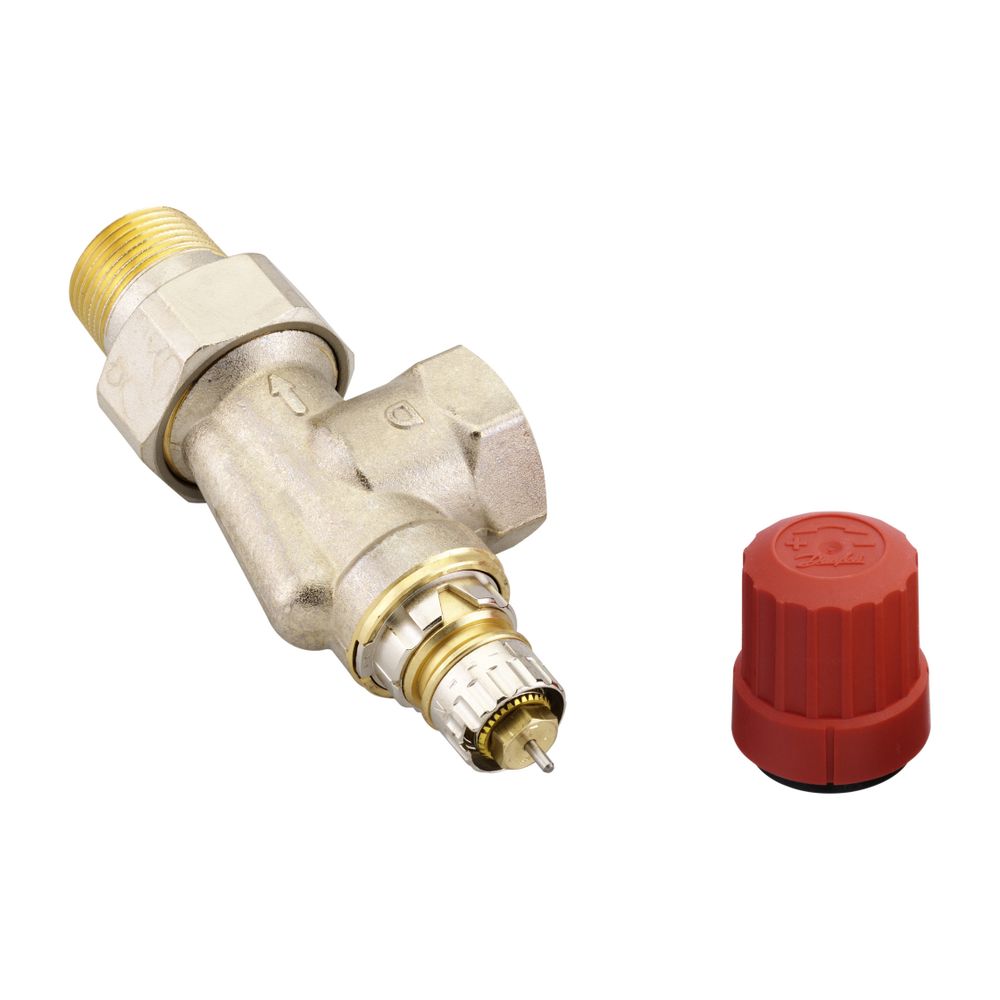

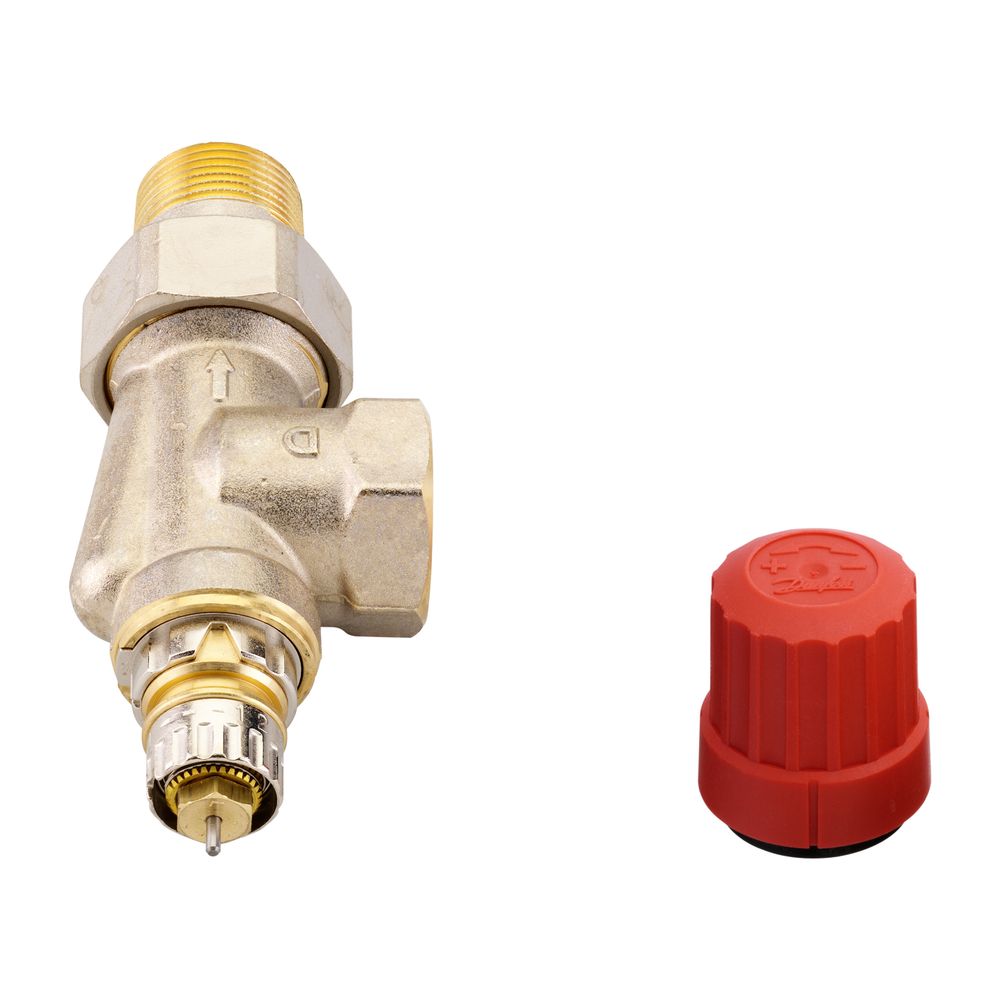

Danfoss Ventilgehäuse RA-N 20 R 3/4", Axial (UK), matt vernickelt

Das Danfoss Ventilgehäuse RA-N 20 R 3/4" Axial (UK) in matt vernickelter Ausführung ist ein voreinstellbares Ventilgehäuse, das speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen konzipiert ist. Es eignet sich für Heizkörperanschlüsse mit 3/4 Zoll (DN 20) und bietet eine präzise Durchflussregelung mit Voreinstellung, die eine optimale Anpassung an die Heizungsanlage ermöglicht.

Für welche Anwendungen ist das Ventilgehäuse RA-N 20 geeignet?

Das Ventilgehäuse RA-N 20 ist für den Einsatz in Zweirohrsystemen ausgelegt und passt zu verschiedenen Danfoss Fühlerelementen wie RA 2000, RA PLUS, RAW sowie den Designfühlern RAX aus der X-tra Collection. Es ist kompatibel mit thermischen Stellantrieben TWA und erfüllt die Anforderungen der Euronorm EN 215. Die Kombination mit Danfoss Fühlerelementen ermöglicht Planungen nach DIN V 4701/10 und ist für einen Differenzdruckbereich (AP-Bereich) von kleiner oder gleich 1 K (EnEV) geeignet.

Welche technischen Merkmale zeichnen das Ventilgehäuse aus?

Das Gehäuse besteht aus Messing MS 58 mit einer matt vernickelten Oberfläche, die zur Beständigkeit beiträgt. Die O-Ring-Stopfbuchse kann unter Anlagendruck ausgetauscht werden, ohne dass die Anlage entleert werden muss. Die Voreinstellung erfolgt über eine Kulisse mit optischer Einstellkontrolle und roter Stellschraube. Das Ventilgehäuse ist für einen maximalen Betriebsdruck von 10 bar, einen maximalen Differenzdruck von 0,6 bar und eine maximale Vorlauftemperatur von 120 °C ausgelegt.

Wie sind die Durchflusswerte und Einstellmöglichkeiten?

Der Kvs-Wert mit Stellantrieb liegt zwischen 0,16 und 1,00 m³/h. Der Kv-Wert bei einem Differenzdruckbereich von 1/2 K mit RA-Fühler beträgt 0,50 oder 0,80 m³/h. Die Durchsatzkapazität liegt bei einem Mindestdruck von 10 kPa zwischen 51 und 316, bei 15 kPa zwischen 62 und 387. Das Ventilgehäuse verfügt über eine thermostatische Vorbereitung und ist vorab einstellbar, jedoch ohne Schlagdämpfer. Die Bedienung erfolgt über einen weißen Knopf mit Klick 22 Thermostatanschluss.

Welche Besonderheiten und Montagevorteile bietet das Ventilgehäuse?

Das Ventilgehäuse benötigt keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge für die Montage. Es ist mit einer Staubkappe ausgestattet und verfügt über ein Schlussstück mit Innengewinde. Die Strömungsrichtung ist axial (UK), und das Gehäuse ist nicht für Einrohrsysteme geeignet. Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen.

Technische Daten

• Anschlussgröße Heizkörper: 3/4 Zoll (DN 20)
• Oberfläche: matt vernickelt
• Material Gehäuse: Messing MS 58
• Bauhöhe: 46 mm
• Maximaler Betriebsdruck: 10 bar
• Maximaler Differenzdruck: 0,6 bar
• Maximale Vorlauftemperatur: 120 °C
• Kvs-Wert (mit Stellantrieb): 0,16-1,00 m³/h
• Kv-Wert (bei AP Bereich 1/2 K mit RA-Fühler): 0,50/0,80 m³/h
• Thermostatanschluss: Klick 22

Das Danfoss Ventilgehäuse RA-N 20 bietet eine zuverlässige und präzise Regelung für Zweirohr-Pumpenwarmwasseranlagen. Mit seiner robusten Messingausführung, der vernickelten Oberfläche und der einfachen Voreinstellung unterstützt es eine effiziente Heizungssteuerung bei einem maximalen Betriebsdruck von 10 bar und einer Vorlauftemperatur bis 120 °C.
