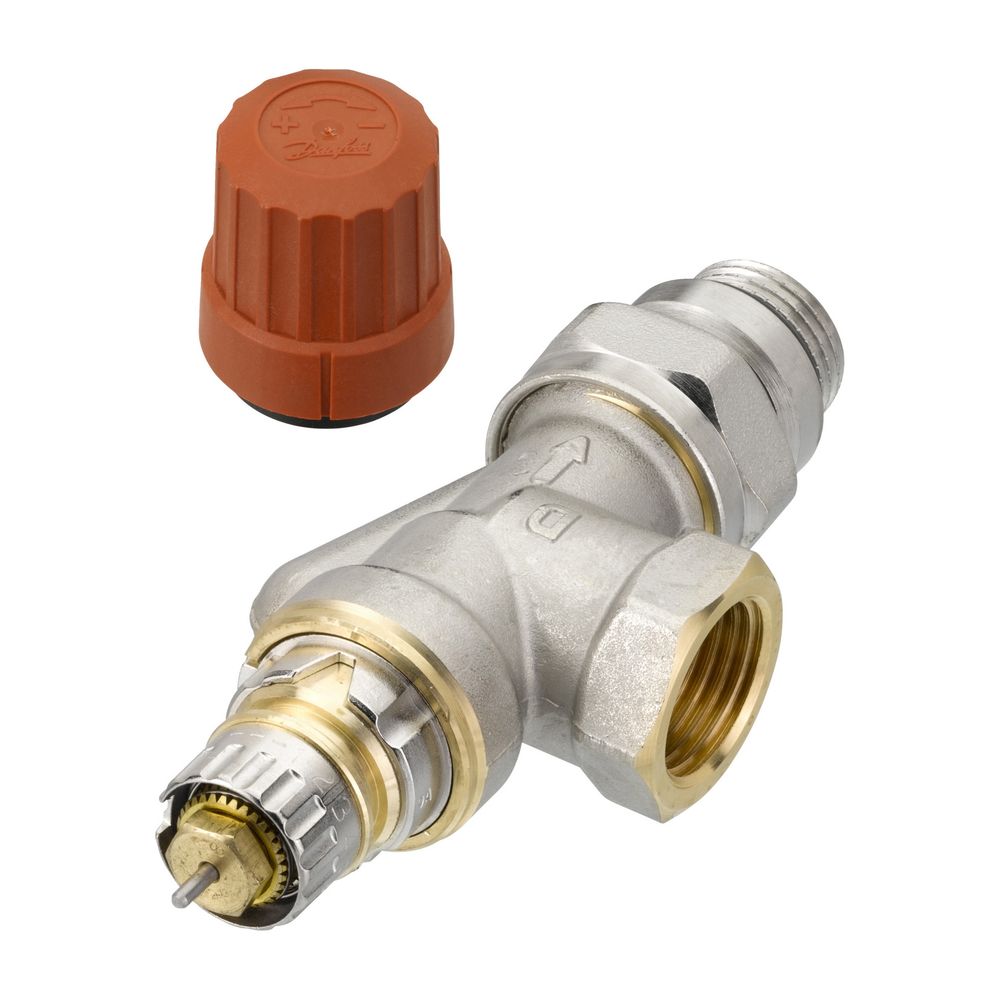

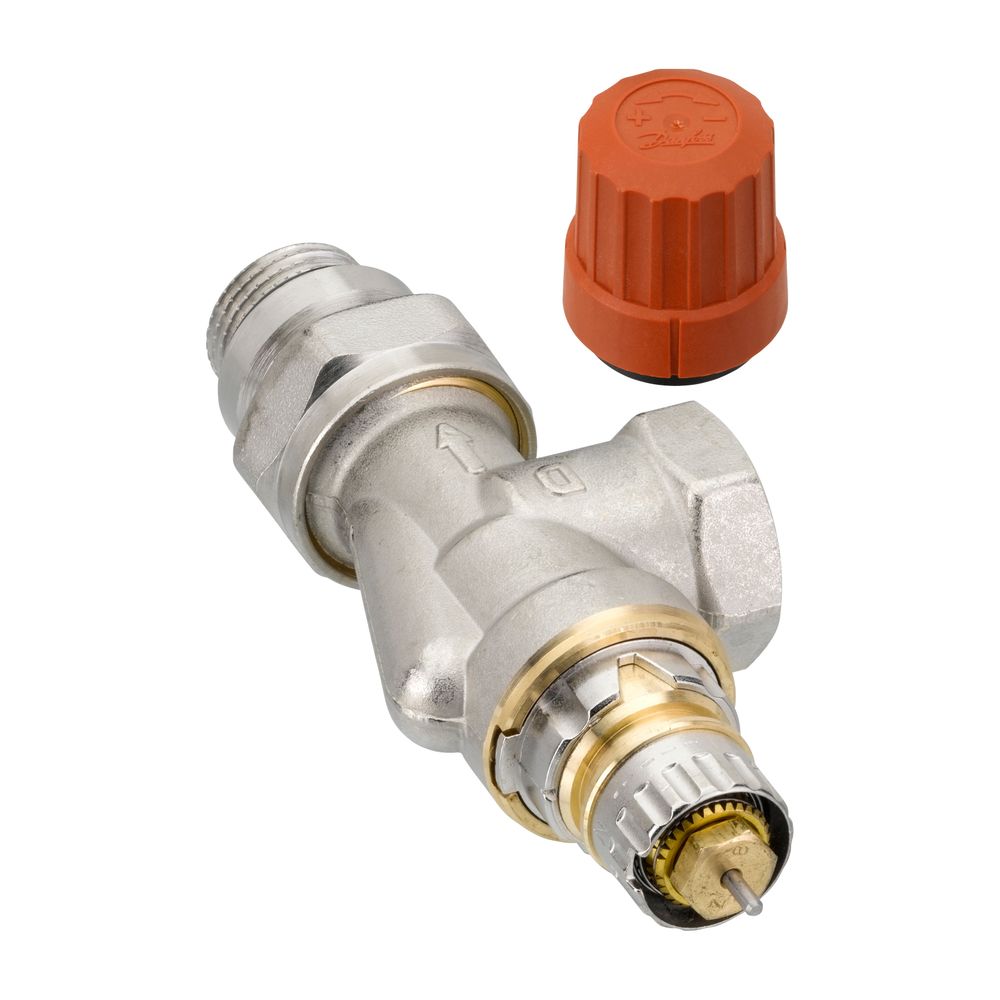

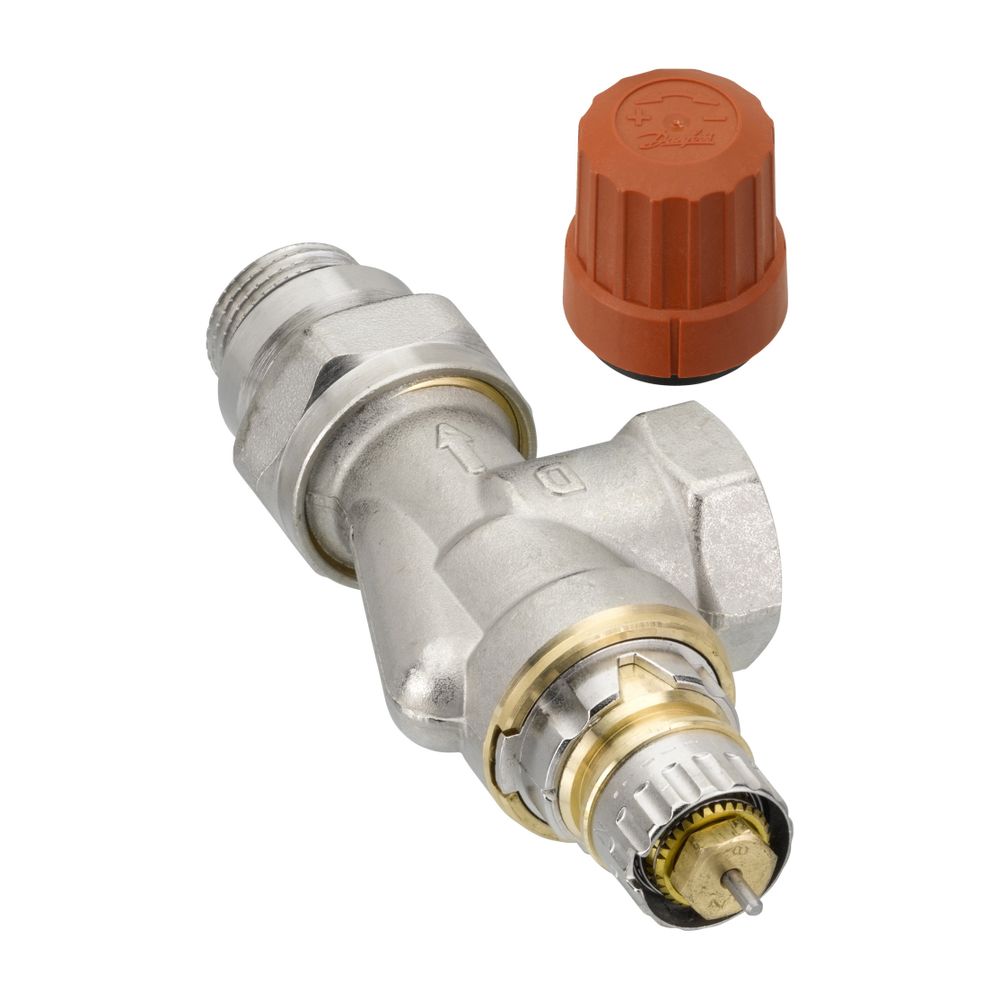

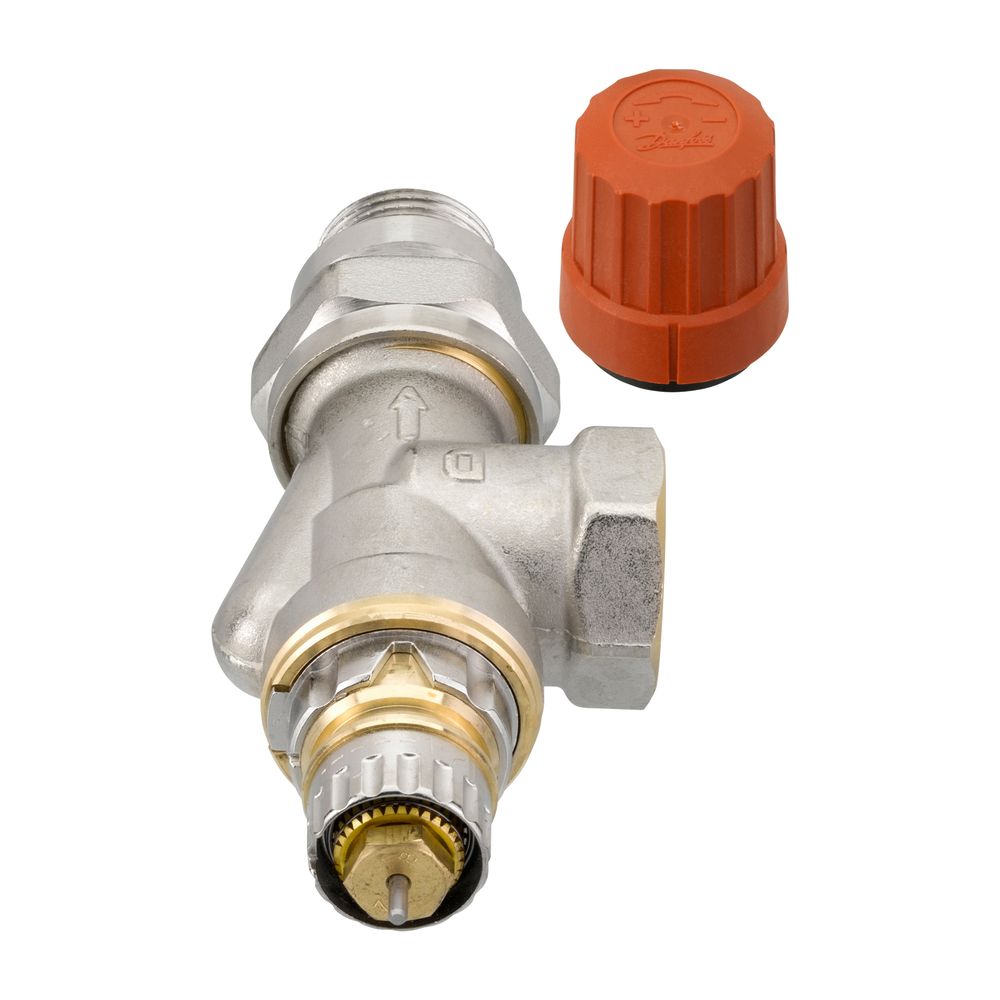

Danfoss Ventilgehäuse RA-N 15 R 1/2", Axial (UK), vernickelt, selbstdichtendem Nippel

Das Danfoss Ventilgehäuse RA-N 15 R 1/2" UK ist ein voreinstellbares Ventilgehäuse mit vernickelter Oberfläche und selbstdichtendem Nippel. Es wurde speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen entwickelt und ist kompatibel mit verschiedenen Danfoss Fühlerelementen und thermischen Stellantrieben. Das Ventilgehäuse ermöglicht eine präzise Voreinstellung und erfüllt die Anforderungen der Euronorm EN 215.

Welche Merkmale zeichnen das Danfoss Ventilgehäuse RA-N 15 aus?

Das Ventilgehäuse RA-N 15 besteht aus robustem Messing MS 58 und ist vernickelt, was zur Reduzierung von Korrosion beiträgt. Es verfügt über eine O-Ring-Stopfbuchse, die bei Bedarf unter Anlagendruck ausgetauscht werden kann, ohne dass die Anlage entleert werden muss. Eine Bauschutzkappe mit roter Stellschraube ist ebenfalls vorhanden. Die Voreinstellung erfolgt über eine Kulisse mit optischer Einstellkontrolle, die eine präzise Anpassung ermöglicht und eine Messmöglichkeit des Differenzdruckes bietet. Für die Installation sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich.

Für welche Heizungsanlagen ist das Ventilgehäuse geeignet?

Das Danfoss Ventilgehäuse RA-N 15 ist primär für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen konzipiert und nicht für Einrohrsysteme geeignet. Es ist kompatibel mit Danfoss Fühlerelementen wie RA 2000, RA PLUS, RAW sowie den Designfühlern RAX aus der X-tra Collection und den thermischen Stellantrieben TWA. In Kombination mit Danfoss RA 2000 und RAW Fühlern entsprechen die technischen Daten den Anforderungen der Euronorm EN 215. Das Ventil ist zudem für Planungen nach DIN V 4701/10 und einem AP-Bereich kleiner oder gleich 1K (EnEV) geeignet. Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen.

Welche technischen Leistungsdaten bietet das Ventilgehäuse?

Das Ventilgehäuse ist für einen maximalen Betriebsdruck von 10 bar und einen maximalen Differenzdruck von 0,6 bar ausgelegt. Die maximale Vorlauftemperatur beträgt 120 °C. Der Kvs-Wert mit Stellantrieb liegt im Bereich von 0,04 bis 0,90 m³/h. Bei einem AP-Bereich von 1/2K mit RA-Fühler beträgt der Kv-Wert 0,43 m³/h oder 0,73 m³/h. Der Heizkörperanschluss hat eine Größe von 1/2 Zoll (15) in axialer (UK) Ausführung.

Technische Daten

• Ventilgehäuse: R 1/2 UK (Axial)
• Oberfläche: vernickelt
• Kvs-Wert mit Stellantrieb: 0,04-0,90 m³/h
• Kv-Wert bei AP Bereich 1/2K mit RA-Fühler: 0,43/0,73 m³/h
• KV-2-Wert: 0,73
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Max. Vorlauftemperatur: 120 °C
• Gehäusematerial: Messing MS 58
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• Bauhöhe: 37

Das Danfoss Ventilgehäuse RA-N 15 bietet eine präzise und zuverlässige Regelung für Zweirohr-Pumpenwarmwasseranlagen. Mit seiner robusten Messingkonstruktion, der vernickelten Oberfläche und der Möglichkeit zur Voreinstellung ist es eine langlebige Komponente, die einen maximalen Betriebsdruck von 10 bar und eine Vorlauftemperatur von bis zu 120 °C unterstützt.
