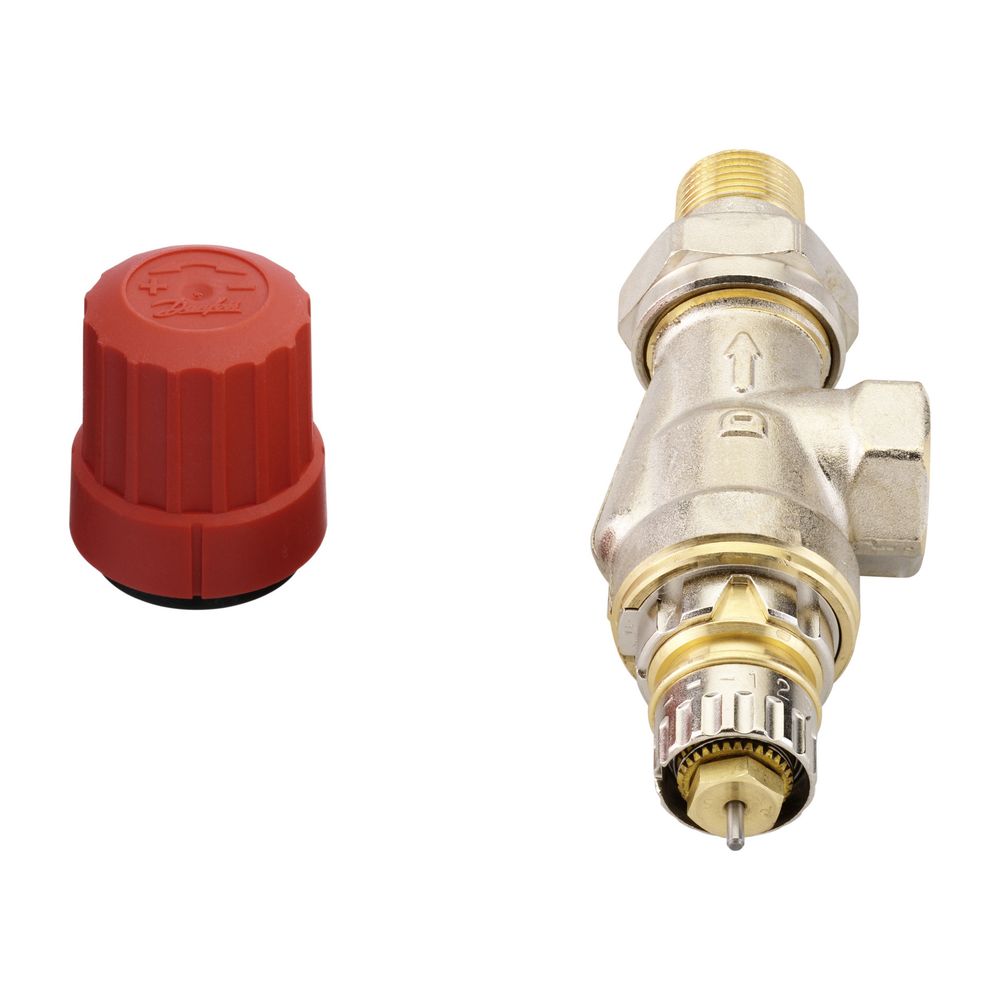

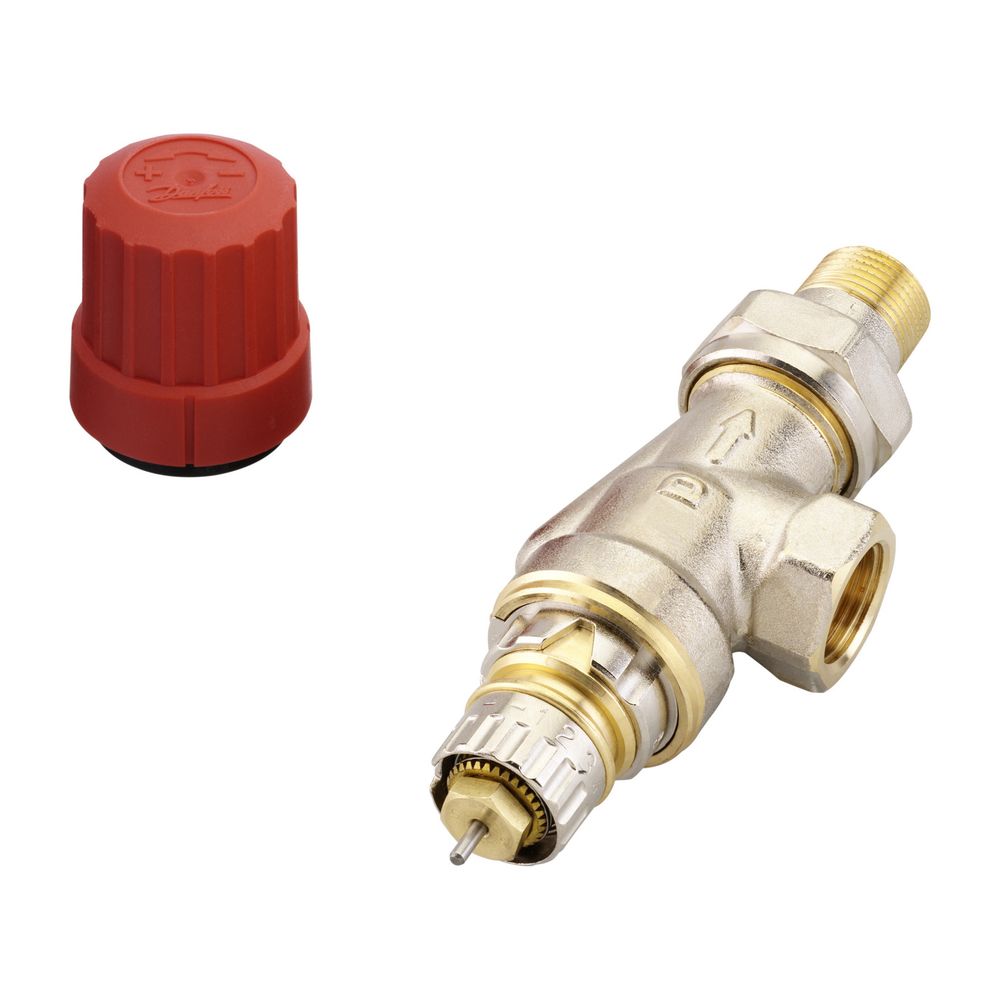

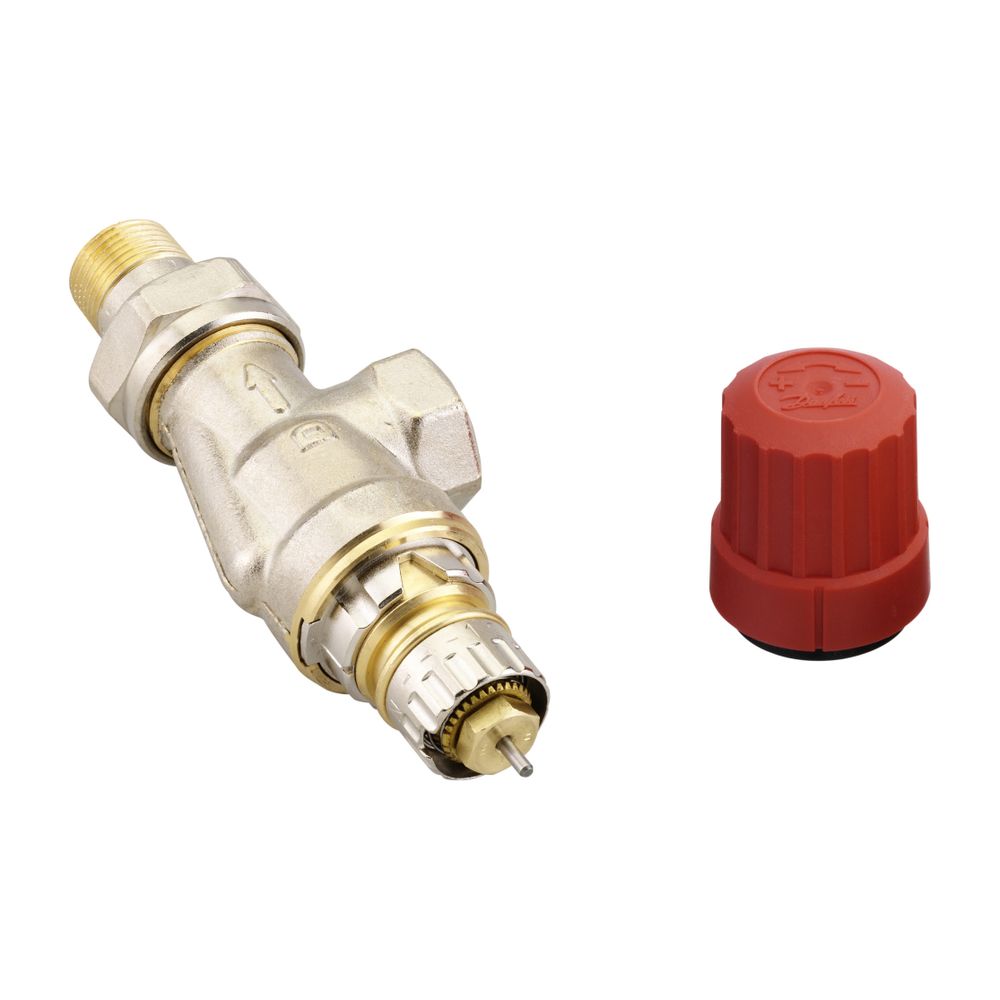

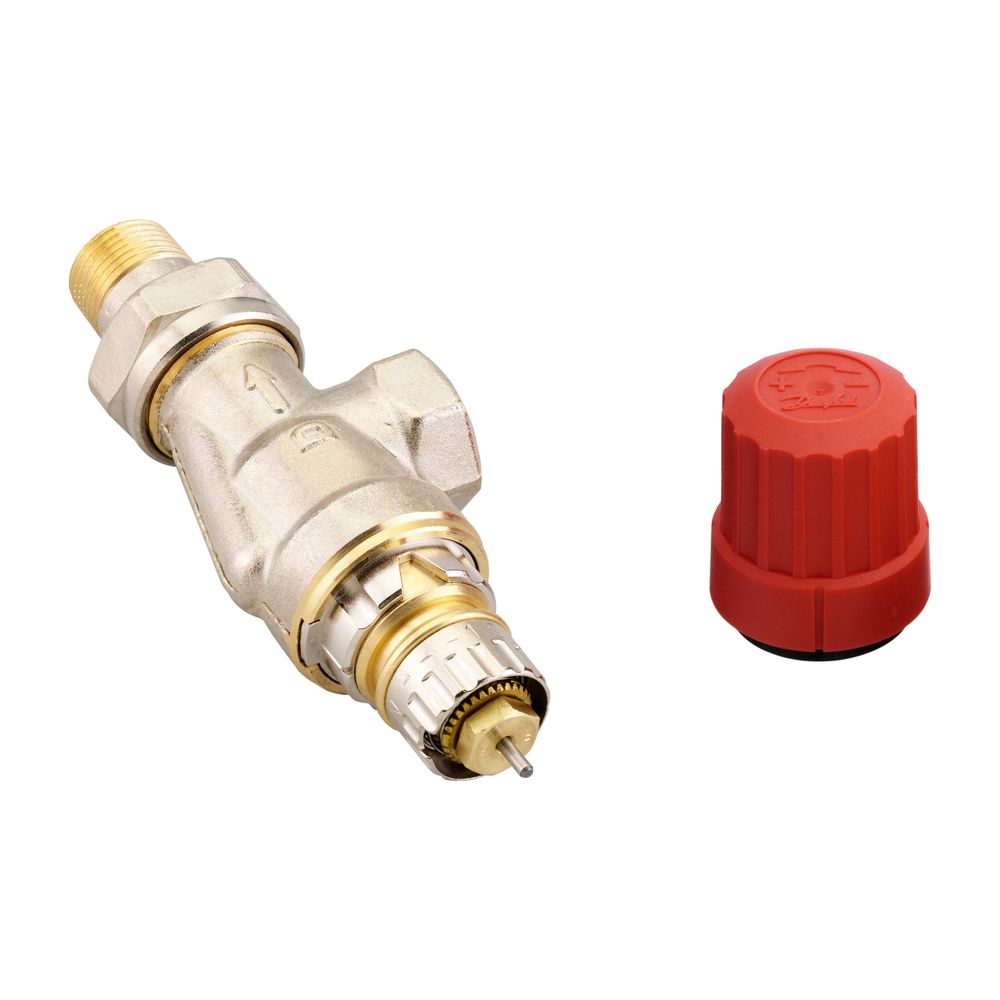

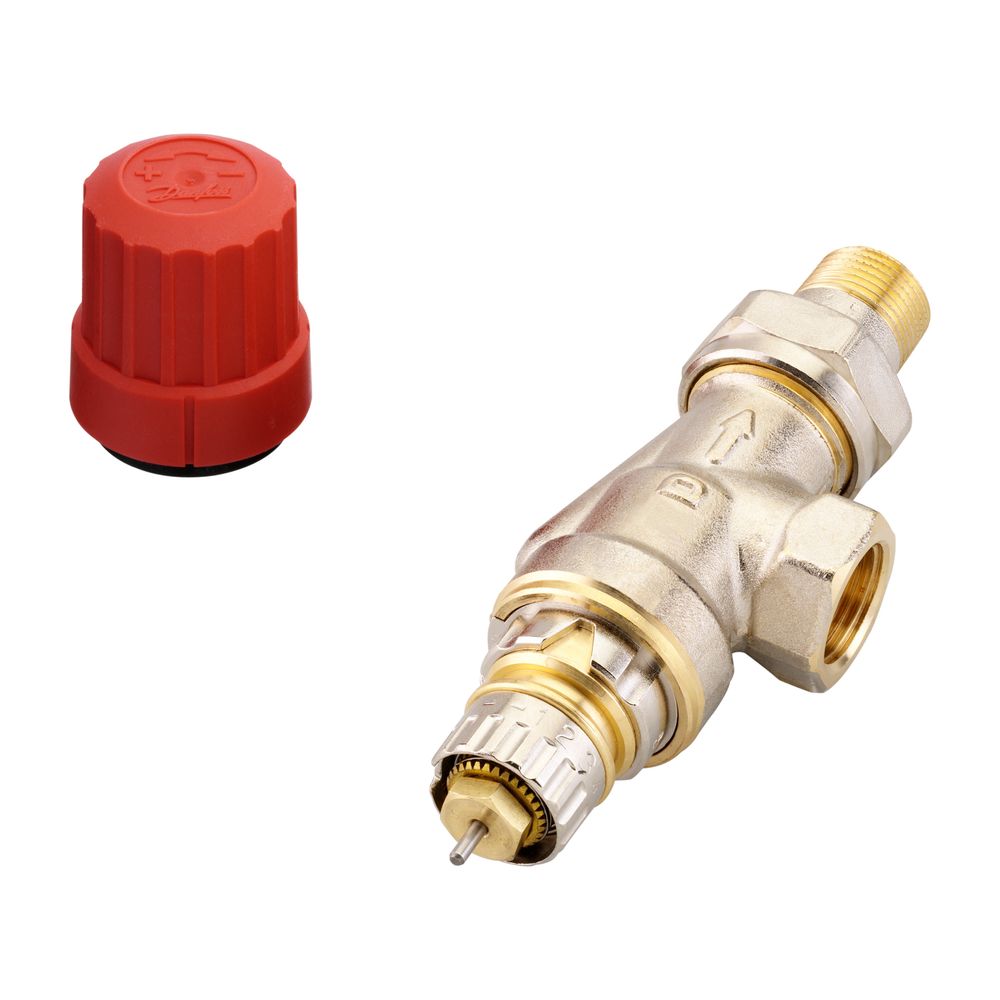

Danfoss Ventilgehäuse RA-N 10 R 3/8", Axial (UK), matt vernickelt

Das Danfoss Ventilgehäuse RA-N 10 R 3/8" in axialer Ausführung mit matt vernickelter Oberfläche ist ein voreinstellbares Ventilgehäuse, das speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen konzipiert wurde. Es eignet sich für Heizkörperanschlüsse mit 3/8 Zoll (DN 10) und ermöglicht eine präzise Durchflussregelung. Die Kompatibilität mit verschiedenen Danfoss Fühlerelementen und thermischen Stellantrieben ermöglicht eine flexible und normgerechte Heizungsplanung.

Für welche Systeme ist das Ventilgehäuse geeignet?

Das Ventilgehäuse RA-N 10 ist für Zweirohrsysteme ausgelegt und nicht für Einrohrsysteme geeignet. Es passt zu Danfoss Fühlerelementen wie RA 2000, RA PLUS, RAW sowie den Designfühlern RAX aus der X-tra Collection und den thermischen Stellantrieben TWA. Die Kombination mit diesen Komponenten entspricht den Anforderungen der Euronorm EN 215 und ist für Planungen nach DIN V 4701/10 sowie für einen AP-Bereich kleiner oder gleich 1K (EnEV) geeignet. Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen.

Welche technischen Eigenschaften und Funktionen bietet das Ventilgehäuse?

Das Gehäuse besteht aus Messing MS 58 mit einer vernickelten Oberfläche. Es verfügt über eine Voreinstellung mittels Kulisse und optischer Einstellkontrolle, die eine genaue Durchflussregelung ermöglicht. Eine Messmöglichkeit des Differenzdruckes ist integriert. Die O-Ring-Stopfbuchse des Ventils kann unter Anlagendruck ausgetauscht werden, ohne dass die Anlage entleert werden muss. Eine Bauschutzkappe mit roter Stellschraube ist vorhanden. Das Ventilgehäuse ist thermostatisch vorbereitet und für einen maximalen Betriebsdruck von 10 bar, einen maximalen Differenzdruck von 0,6 bar sowie eine maximale Vorlauftemperatur von 120 °C ausgelegt.

Welche Durchflusswerte sind möglich?

Der Kvs-Wert mit Stellantrieb liegt im Bereich von 0,04 bis 0,65 m³/h. Der Kv-Wert bei AP Bereich 1/2K mit RA-Fühler beträgt 0,34/0,56 m³/h. Die Durchsatzkapazität bei mindestens 10 kPa liegt zwischen 13 und 206, und bei mindestens 15 kPa zwischen 15 und 252 (Einheit nicht spezifiziert).

Technische Daten

• Typ: RA-N 10
• Anschlussgröße Heizkörper: R 3/8 Zoll (DN 10)
• Oberfläche: vernickelt
• Material Gehäuse: Messing MS 58
• Kvs-Wert mit Stellantrieb: 0,04-0,65 m³/h
• Kv-Wert bei AP Bereich 1/2K mit RA-Fühler: 0,34/0,56 m³/h
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Max. Vorlauftemperatur: 120 °C
• Thermostatanschluss: Klick 22

Das Danfoss Ventilgehäuse RA-N 10 bietet eine zuverlässige und präzise Lösung für die Heizungsregelung in Zweirohrsystemen. Mit seiner Voreinstellbarkeit, der robusten Messingkonstruktion und der Kompatibilität mit Danfoss Fühlerelementen stellt es eine effiziente Komponente für moderne Heizungsanlagen dar. Die maximale Vorlauftemperatur von 120 °C und der Betriebsdruck von 10 bar unterstreichen die Leistungsfähigkeit dieses vernickelten Ventilgehäuses.
