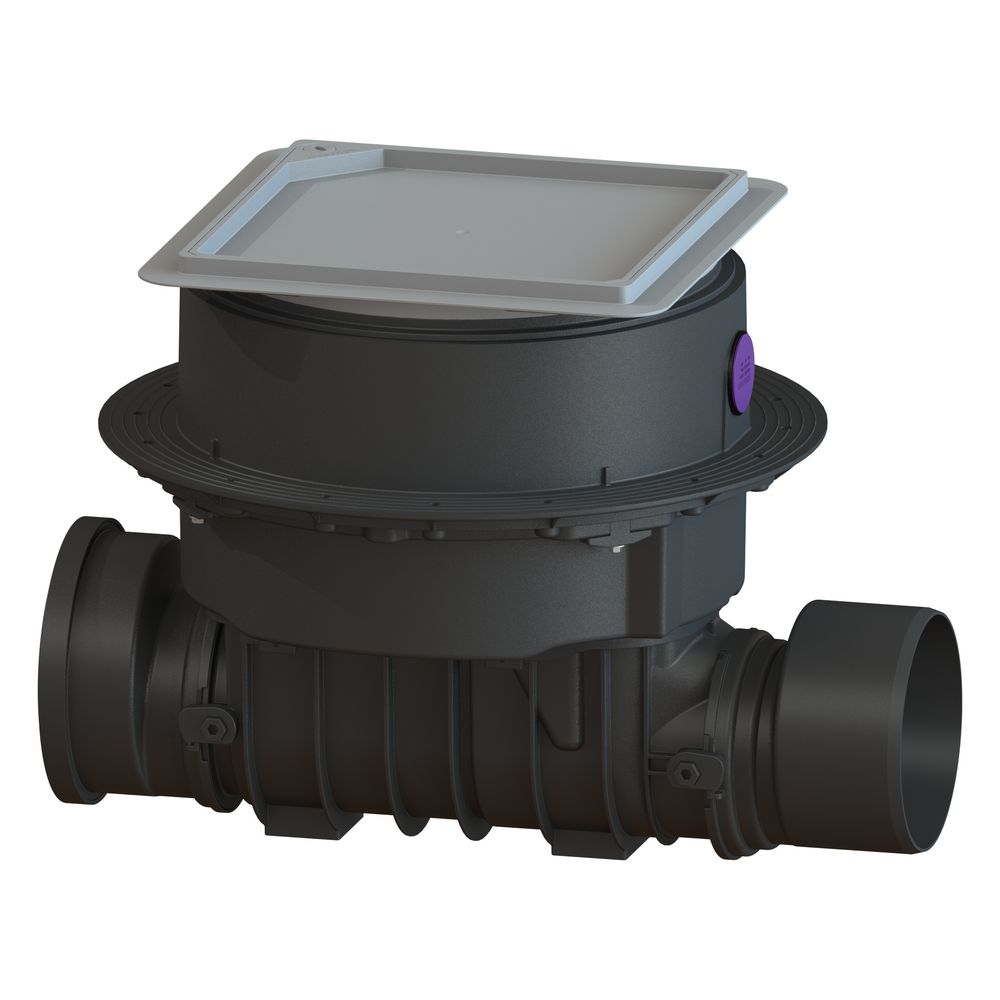

Kessel Rückstauverschluss Staufix, SWA DN 200, Bodenplatte befliesbar

Der Kessel Staufix Rückstauverschluss SWA DN 200 mit befliesbarer Bodenplatte ist eine Premium-Lösung für den zuverlässigen Rückstauschutz von fäkalienfreiem Abwasser. Er ist für den Einbau in die Bodenplatte konzipiert und verfügt über zwei mechanische Rückstauklappen, von denen eine als handverriegelbarer Notverschluss dient. Die befliesbare Abdeckplatte mit Lock & Lift Verriegelung ermöglicht eine harmonische Integration in den Bodenbelag.

Wie schützt der Staufix SWA vor Rückstau?

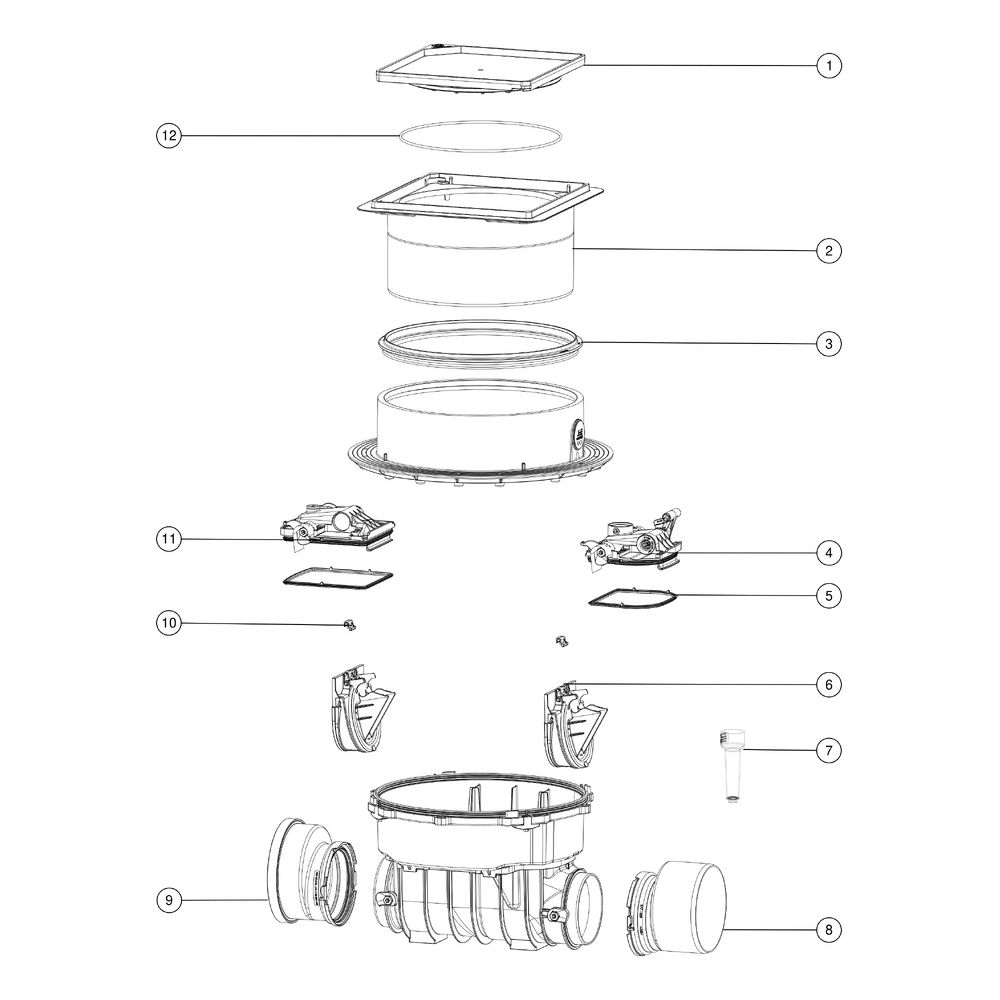

Der Rückstauverschluss ist mit zwei unabhängigen mechanischen Klappen ausgestattet, die bei Rückstau selbsttätig schließen und so das Eindringen von Abwasser in das Gebäude verhindern. Eine der Klappen kann zusätzlich manuell verriegelt werden und dient als Notverschluss. Dieses System ist speziell für fäkalienfreies Abwasser konzipiert und entspricht dem Rückstauschutz Typ 2 gemäß Norm EN 13564.

Welche Installationsmerkmale bietet der Staufix SWA?

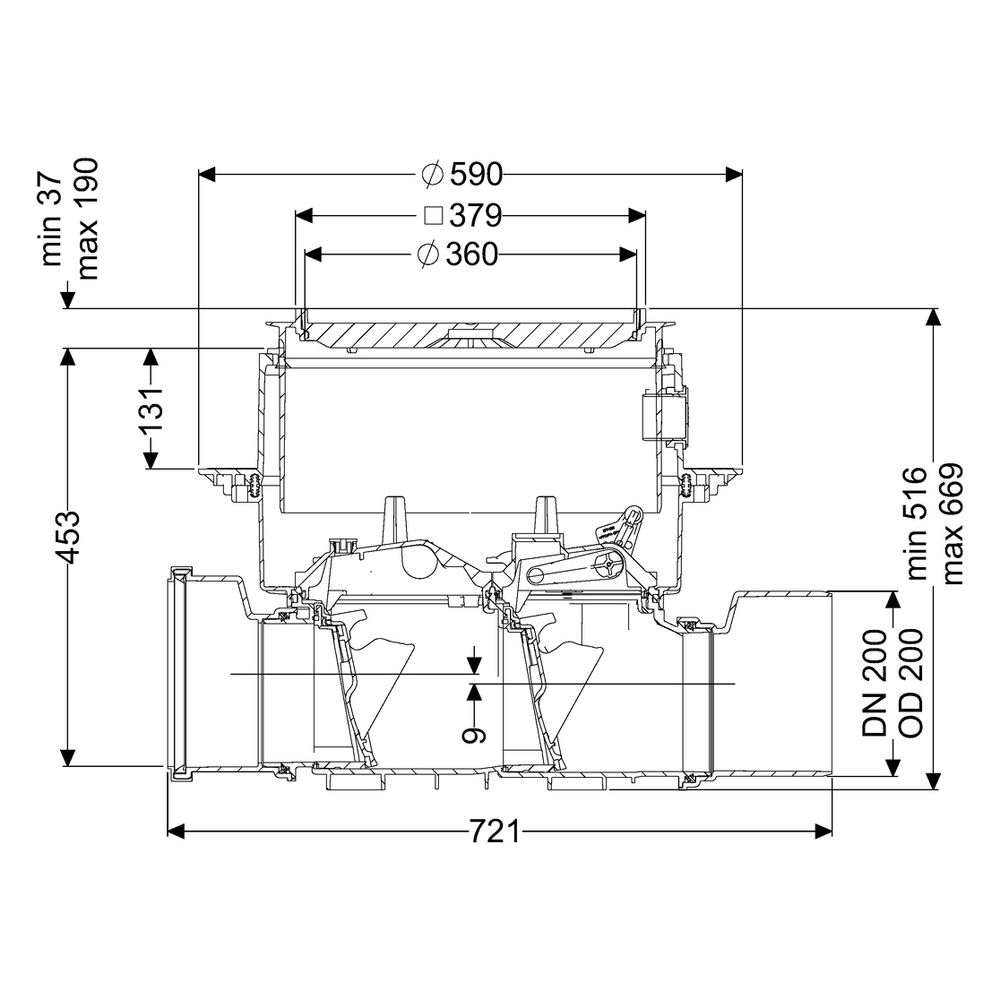

Der Staufix SWA ist für den Einbau in die Bodenplatte vorgesehen und wird installationsfertig geliefert, wobei die Verbindungsteile bauseits anzuschließen sind. Die Höhenverstellung erfolgt über ein teleskopisches Aufsatzstück, das eine flexible Einbautiefe von 516 bis 669 mm ermöglicht. Die Abmessungen des Grundkörpers betragen 720 mm in der Länge und 590 mm in der Breite, mit einem Aussparungsmaß von 750 mm mal 750 mm. Der Stutzen ist als Spitzende und Muffe ausgeführt.

Welche Eigenschaften hat die Abdeckung und wie ist sie belastbar?

Die befliesbare Abdeckplatte ist aus Kunststoff gefertigt und misst 366 mm in Länge und Breite. Sie ist mit der Verriegelung Lock & Lift ausgestattet und stellt eine tagwasserdichte Abdichtung sicher. Die maximale Bodenbelaghöhe beträgt 16 mm. Die Abdeckung ist für die Belastungsklasse K 3 nach EN 1253-1 ausgelegt, was eine Belastbarkeit für Verkehrsflächen mit mittlerer Belastung ermöglicht.

Wie lässt sich der Rückstauverschluss in bestehende Systeme integrieren?

Dank des modularen KESSEL-Baukastensystems kann der Staufix Rückstauverschluss SWA problemlos in bestehende Anlagen eingebaut oder zu anderen KESSEL-Produkten wie dem Staufix FKA oder der Rückstaupumpanlage Pumpfix F umgerüstet werden. Dies ermöglicht eine flexible Anpassung an unterschiedliche Anforderungen und bestehende Installationen.

Technische Daten

• Nennweite (DN): 200 (Hydraulik entspricht DN 150)
• Außendurchmesser (DA): 200 mm
• Anzahl mechanischer Rückstauklappen: 2
• Abwasserart: fäkalienfrei
• Einbausituation: Einbau in die Bodenplatte
• Belastungsklasse: K 3 (EN 1253-1)
• Dichtheit: tagwasserdicht
• Einbautiefe: 516 - 669 mm
• Gewicht netto: 14 kg
• Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm

Der Kessel Staufix Rückstauverschluss SWA DN 200 bietet mit seinen zwei mechanischen Klappen und der handverriegelbaren Notverschlussfunktion einen effektiven Schutz gegen Rückstau von fäkalienfreiem Abwasser. Die befliesbare Abdeckplatte mit der Belastungsklasse K 3 und die flexible Einbautiefe machen ihn zu einer zuverlässigen Lösung für den Einbau in Bodenplatten. Die Nennweite DN 200 und die installationsfertige Ausführung unterstützen eine einfache Integration in bestehende Entwässerungssysteme.
