Kessel Staufix Rückstauverschluss SWA DN 125, Bodenplatte befliesbar

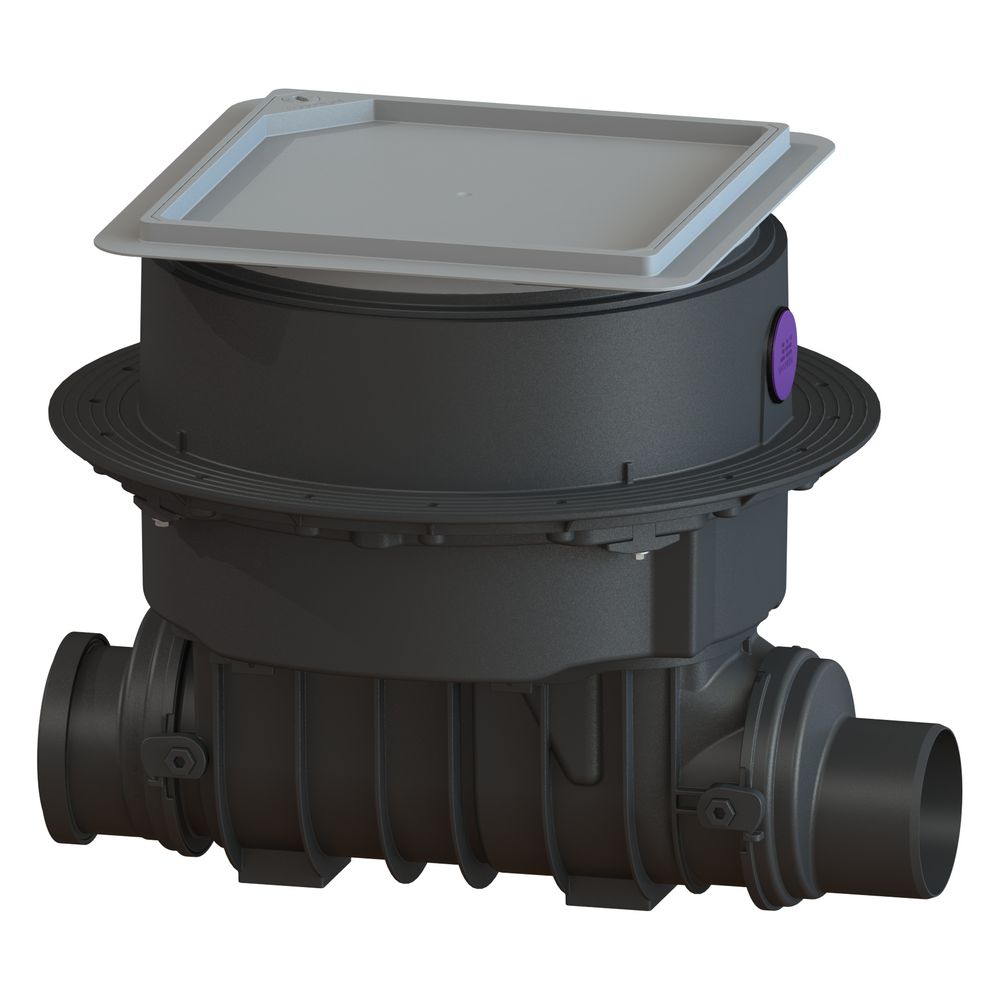

Der Kessel Staufix Rückstauverschluss SWA DN 125 ist eine Premium-Lösung für den zuverlässigen Rückstauschutz von fäkalienfreiem Abwasser. Er ist speziell für den Einbau in die Bodenplatte konzipiert und verfügt über eine befliesbare Abdeckplatte. Ausgestattet mit zwei mechanischen Rückstauklappen, von denen eine als handverriegelbarer Notverschluss dient, bietet der Staufix SWA effektiven Schutz. Das modulare KESSEL-Baukastensystem ermöglicht zudem eine flexible Anpassung und Umrüstung bestehender Anlagen.

Wie funktioniert der Rückstauschutz des Staufix SWA?

Der Kessel Staufix Rückstauverschluss SWA ist mit zwei unabhängigen mechanischen Klappen ausgestattet, die bei einem Rückstau im Abwassersystem selbsttätig schließen. Eine dieser Klappen kann zusätzlich manuell verriegelt werden und dient als Notverschluss. Dieses System bietet einen Rückstauschutz vom Typ 2 gemäß der Norm EN 13564 und ist ausschließlich für fäkalienfreies Abwasser vorgesehen. Die Konstruktion stellt sicher, dass das Abwasser ungehindert abfließen kann, während gleichzeitig ein zuverlässiger Schutz vor eindringendem Rückstauwasser gegeben ist.

Welche Flexibilität bietet das modulare System?

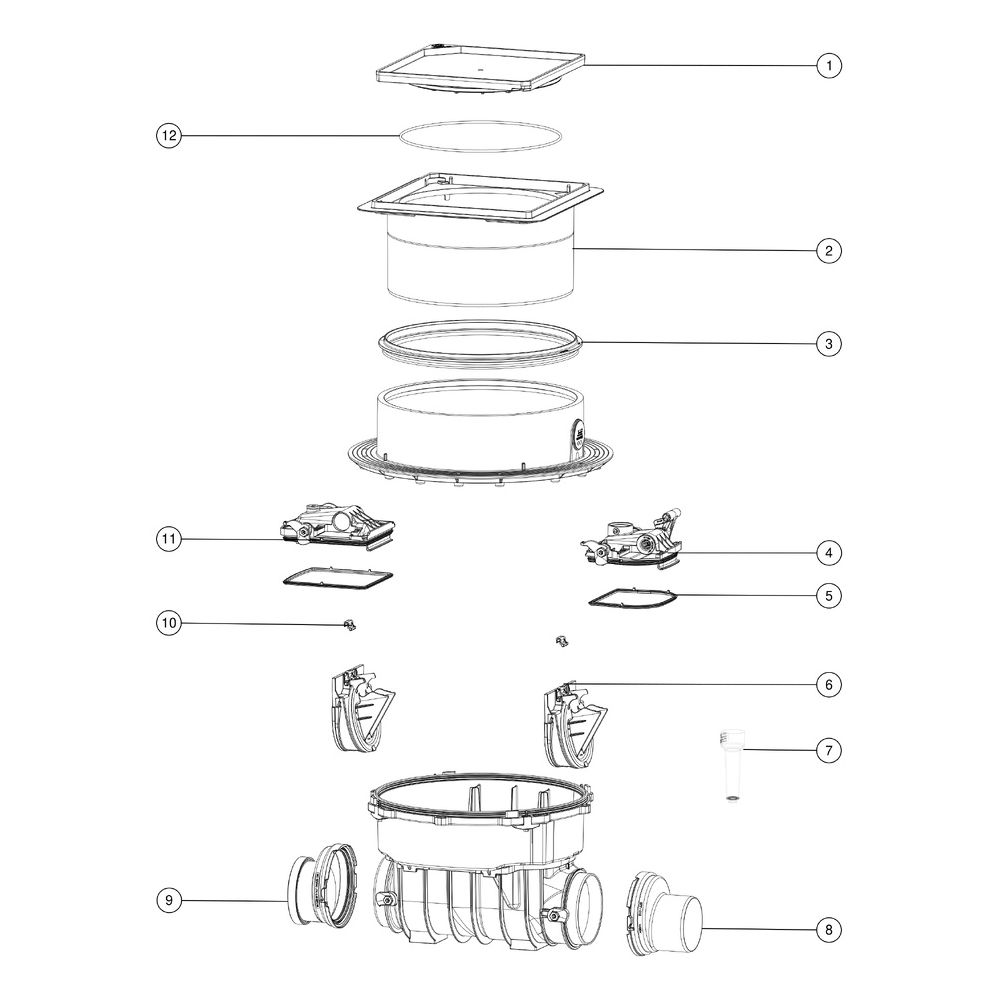

Das modulare KESSEL-Baukastensystem des Staufix SWA ermöglicht eine hohe Flexibilität und Zukunftssicherheit. Bestehende Anlagen können problemlos zum Premium-Rückstauverschluss Staufix FKA oder zur Rückstaupumpanlage Pumpfix F umgerüstet werden. Diese Anpassungsfähigkeit macht den Staufix SWA zu einer langfristigen Investition, die sich an veränderte Anforderungen anpassen lässt.

Welche Merkmale weist die befliesbare Abdeckung auf?

Die befliesbare Abdeckplatte des Kessel Staufix SWA ermöglicht eine harmonische Integration in den Bodenbelag. Die Abdeckung besteht aus robustem Kunststoff und ist mit dem Lock & Lift Verriegelungssystem ausgestattet, das eine sichere Arretierung und gleichzeitig eine einfache Öffnung für Wartungszwecke ermöglicht. Mit einer Belastungsklasse von K 3 nach EN 1253-1 ist die Abdeckung für Bereiche mit geringer Belastung geeignet. Sie ist zudem tagwasserdicht und für eine maximale Bodenbelaghöhe von 16 mm ausgelegt, was eine flexible Gestaltung des Fußbodens erlaubt. Die Abdeckung hat eine Breite und Länge von jeweils 366 mm.

Für welche Einbausituationen ist der Rückstauverschluss geeignet?

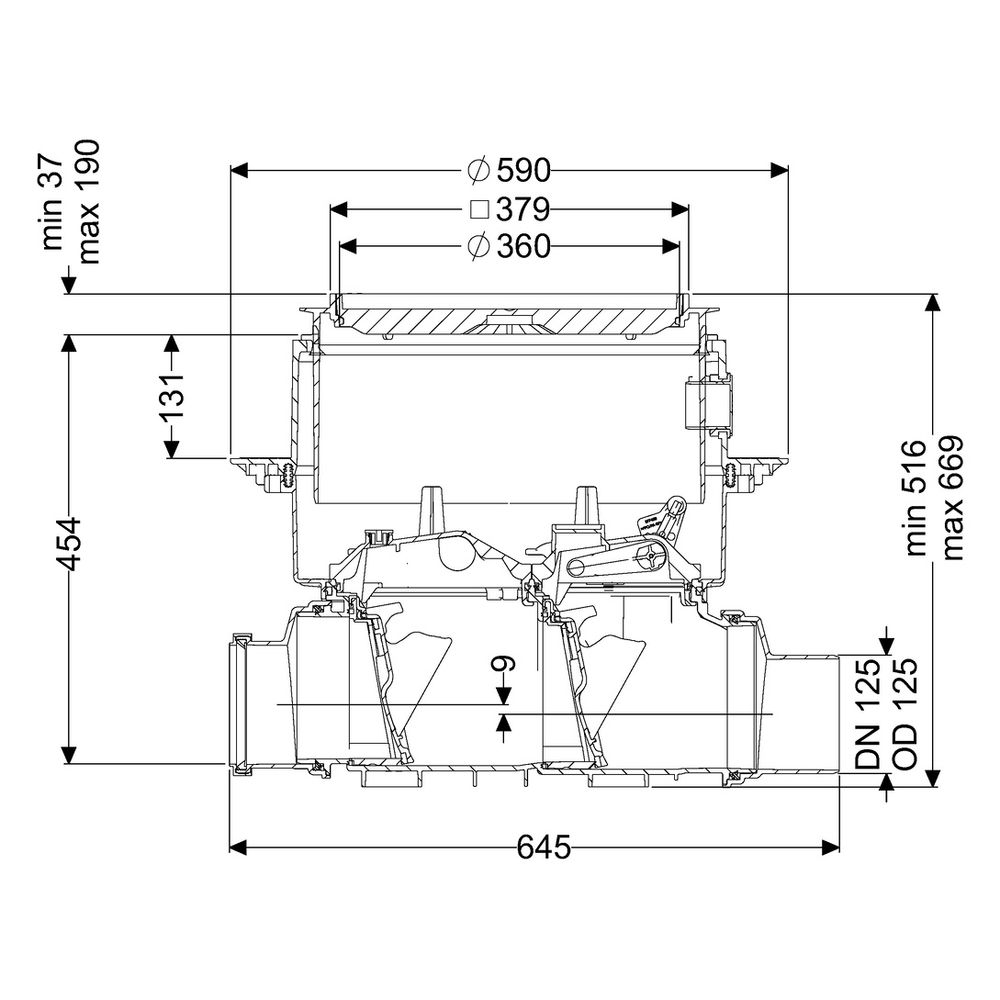

Der Kessel Staufix Rückstauverschluss SWA ist speziell für den Einbau in die Bodenplatte konzipiert und eignet sich für eine Nennweite von DN 125 sowie einen Rohraußendurchmesser von 125 mm. Die Einbautiefe ist teleskopisch von 516 mm bis 669 mm verstellbar, was eine flexible Anpassung an unterschiedliche Bausituationen ermöglicht. Der Stutzen ist mit Spitzende und Muffe ausgeführt und für die Montage an Kunststoffrohre vorgesehen. Der Auslieferungszustand ist installationsfertig, wobei die Verbindungsteile bauseits anzuschließen sind. Eine Grundwasserbeständigkeit von 3000 mm ab Unterkante Bodenteil stellt die Langlebigkeit auch unter anspruchsvollen Bedingungen sicher. Das Aussparungsmaß für die Bodenplatte beträgt 750 mm in Breite und Länge.

Technische Daten

• Nennweite (DN): 125
• Außendurchmesser (DA): 125 mm
• Anzahl mechanischer Rückstauklappen: 2
• Rückstauschutz: Typ 2
• Abwasserart: fäkalienfrei
• Einbausituation: Einbau in die Bodenplatte
• Belastungsklasse: K 3 (EN 1253-1)
• Dichtheit: tagwasserdicht
• Einbautiefe: 516 - 669 mm
• Grundwasserbeständigkeit: 3000 mm ab Unterkante Bodenteil
• Gewicht netto: 14 kg

Der Kessel Staufix Rückstauverschluss SWA DN 125 bietet eine effektive und anpassungsfähige Lösung für den Rückstauschutz von fäkalienfreiem Abwasser. Mit seinen zwei mechanischen Rückstauklappen, dem integrierten Notverschluss und der befliesbaren Abdeckplatte, die eine Belastungsklasse K 3 aufweist, ist dieses System für den Einbau in die Bodenplatte optimal geeignet. Die teleskopisch verstellbare Einbautiefe von 516 mm bis 669 mm und die Nennweite DN 125 unterstreichen die technische Präzision und Vielseitigkeit des Produkts.
