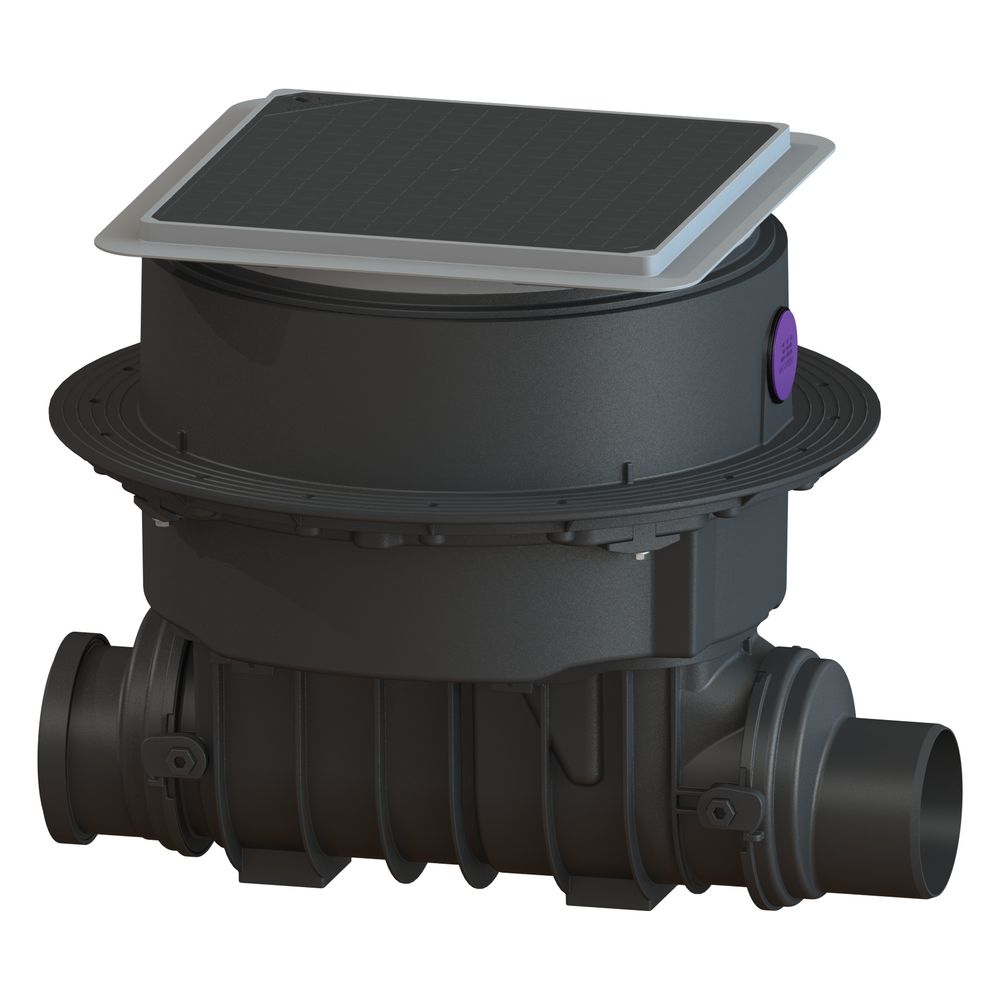

Kessel Rückstauverschluss Staufix, SWA DN 125, Bodenplatte Schwarz

Der Kessel Staufix Rückstauverschluss SWA DN 125 mit Bodenplatte in Schwarz ist ein Premium-Produkt für den zuverlässigen Rückstauschutz von fäkalienfreiem Abwasser. Er ist für den Einbau in Bodenplatten konzipiert und verfügt über zwei mechanische Rückstauklappen, von denen eine als handverriegelbarer Notverschluss dient. Die Verriegelung erfolgt über das Lock & Lift-System.

Wie schützt der Staufix Rückstauverschluss vor Rückstau?

Der Rückstauverschluss ist mit zwei unabhängigen mechanischen Klappen ausgestattet, die bei Rückstau selbsttätig schließen und so das Zurückfließen von fäkalienfreiem Abwasser verhindern. Eine der Klappen kann zusätzlich manuell als Notverschluss verriegelt werden, um bei Bedarf eine sichere Sperrung zu ermöglichen. Der Rückstauschutz entspricht dem Typ 2 und erfüllt die Anforderungen der Norm EN 13564.

Wie ist der Rückstauverschluss konstruiert und montiert?

Das Gerät ist für den Einbau in Bodenplatten vorgesehen und wird installationsfertig ausgeliefert, wobei die Verbindungsteile bauseits anzuschließen sind. Die Montage erfolgt an Kunststoffrohren mit einem Nenndurchmesser von DN 125 und einem Rohraußendurchmesser von 125 mm. Die Höhenverstellbarkeit wird durch ein teleskopisches Aufsatzstück ermöglicht, das eine Einbautiefe von 516 bis 669 mm erlaubt. Die Grundwasserbeständigkeit ab Unterkante Bodenteil beträgt 3000 mm.

Welche Abmessungen und Materialien hat der Rückstauverschluss?

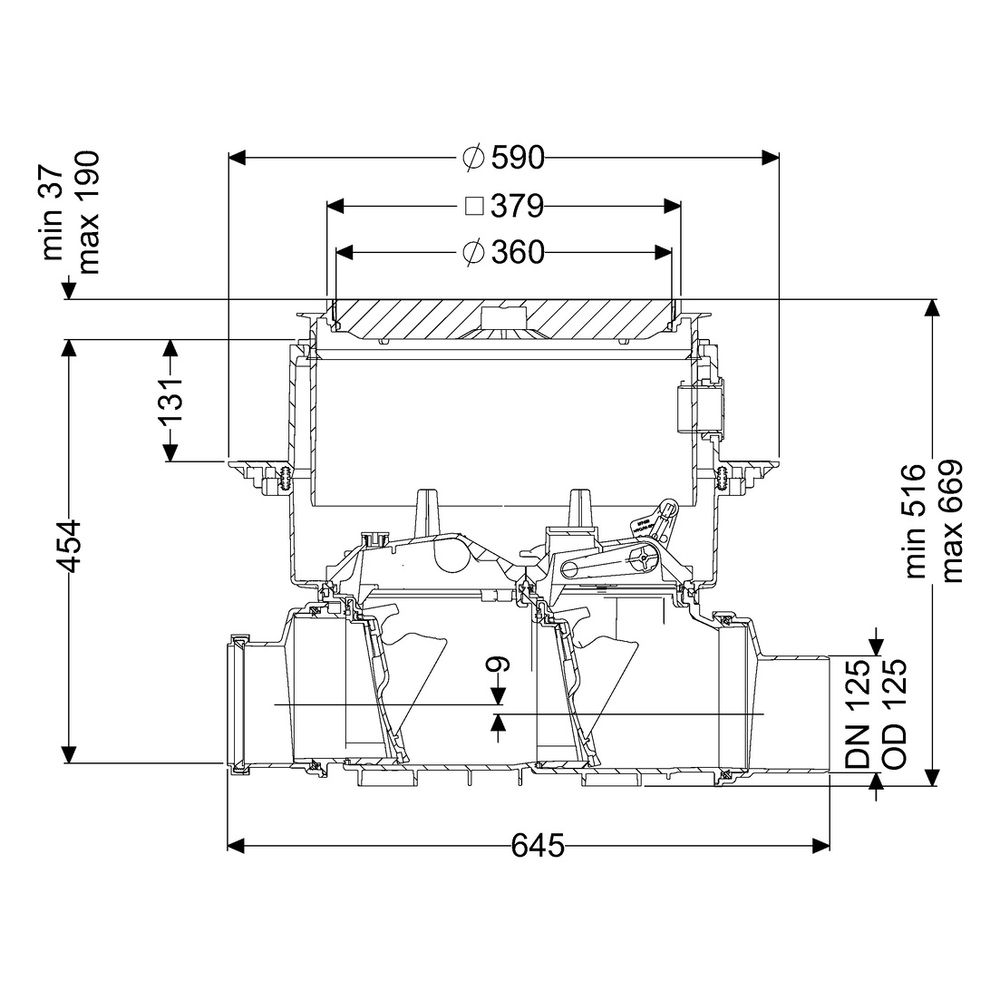

Der Rückstauverschluss hat eine Länge von 645 mm und eine Breite von 590 mm. Die Aussparungsmaße für die Bodenplatte betragen 750 mm in Breite und Länge. Die Abdeckplatte aus schwarzem Kunststoff misst 366 mm in Breite und Länge und ist mit dem Lock & Lift-Verriegelungssystem ausgestattet. Das Gerät wiegt netto 13,5 kg.

Wie lässt sich der Staufix Rückstauverschluss in bestehende Anlagen integrieren?

Dank des modularen KESSEL-Baukastensystems kann der Rückstauverschluss problemlos in bestehende Anlagen eingebaut oder zu anderen Systemen wie dem Premium-Rückstauverschluss Staufix FKA oder der Rückstaupumpanlage Pumpfix F umgerüstet werden. Dies ermöglicht eine flexible Anpassung an unterschiedliche Anforderungen und bestehende Installationen.

Technische Daten

• Nennweite (DN): 125
• Außendurchmesser (DA): 125 mm
• Anzahl der Rückstausicherungen: 2
• Einbausituation: Einbau in die Bodenplatte
• Abdeckungsart: Abdeckplatte aus Kunststoff
• Belastungsklasse: L 15 (EN 1253-1)
• Dichtheit: tagwasserdicht
• Einbautiefe: 516 - 669 mm
• Gewicht netto: 13,5 kg
• Grundwasserbeständigkeit: 3000 mm ab Unterkante Bodenteil

Der Kessel Staufix Rückstauverschluss SWA DN 125 bietet zuverlässigen Schutz vor Rückstau von fäkalienfreiem Abwasser mit zwei mechanischen Klappen und einer handverriegelbaren Notverschlussfunktion. Die installationsfertige Ausführung mit teleskopischer Höhenverstellung und robustem Kunststoffdeckel sorgt für eine flexible und sichere Montage in Bodenplatten. Mit einer Nennweite von DN 125 und der Belastungsklasse L 15 ist der Rückstauverschluss für vielfältige Anwendungen geeignet.
