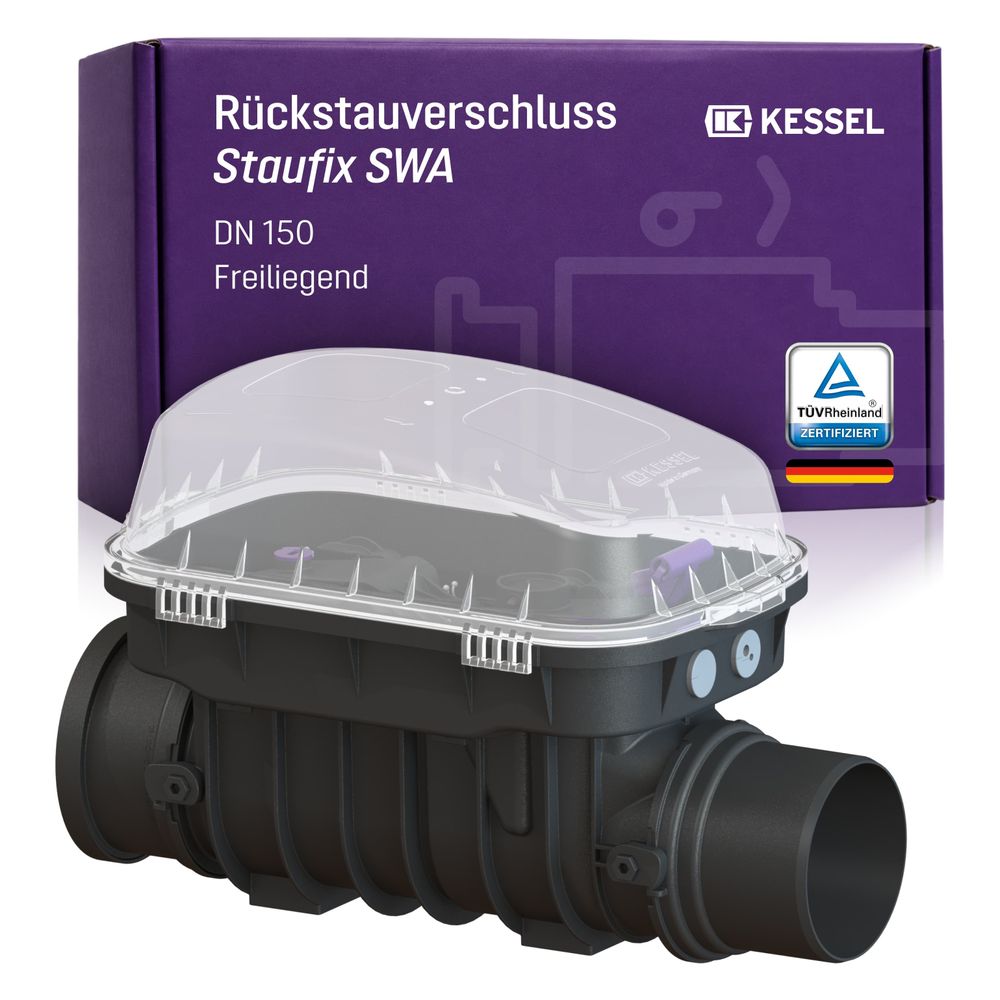

Kessel Staufix Rückstauverschluss SWA DN 150, freiliegend

Der KESSEL Staufix Rückstauverschluss SWA DN 150 ist eine Premium-Lösung für freiliegende Abwasserleitungen, die fäkalienfreies Abwasser führen. Ausgestattet mit zwei mechanischen Rückstauklappen, die bei Rückstau selbsttätig schließen, bietet er zuverlässigen Schutz vor Rückfluss. Eine Klappe dient zusätzlich als handverriegelbarer Notverschluss. Das System ist installationsfertig und für den Einsatz in Abwasserleitungen über Wasser konzipiert.

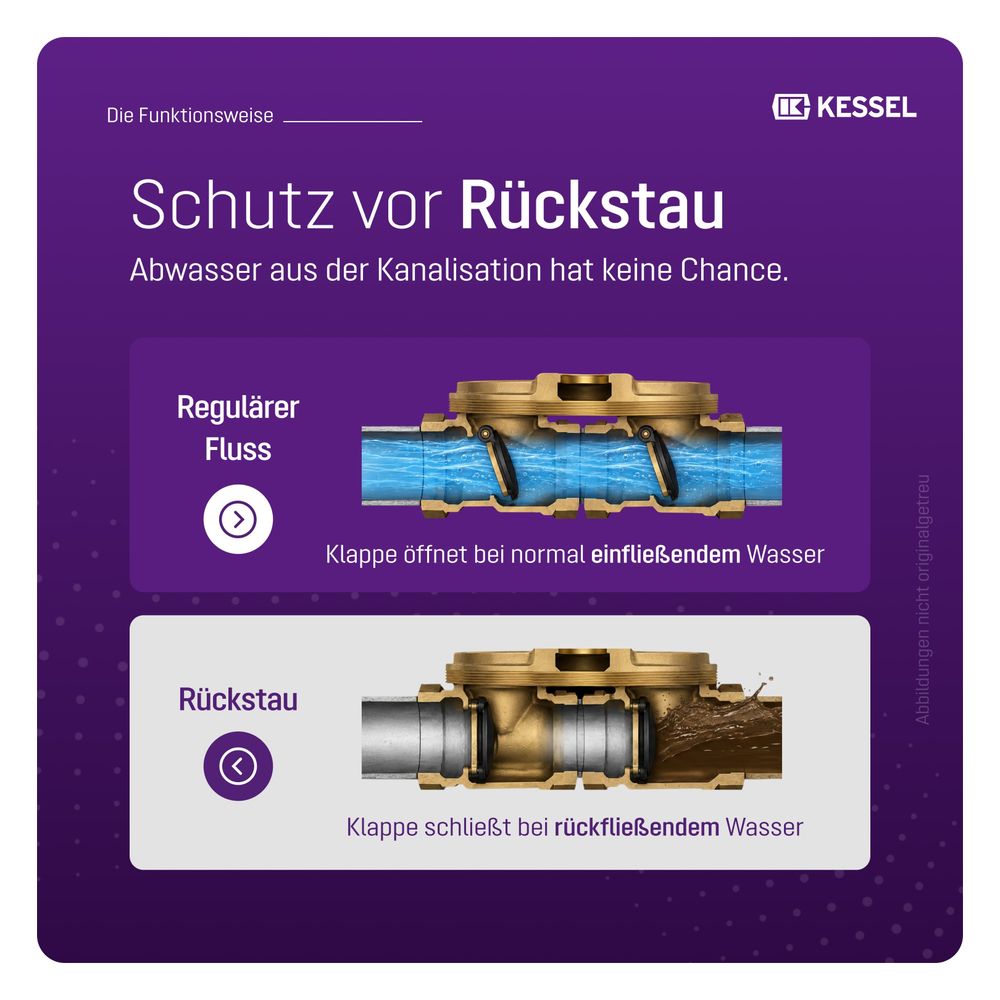

Wie funktioniert der Rückstauschutz des Staufix SWA?

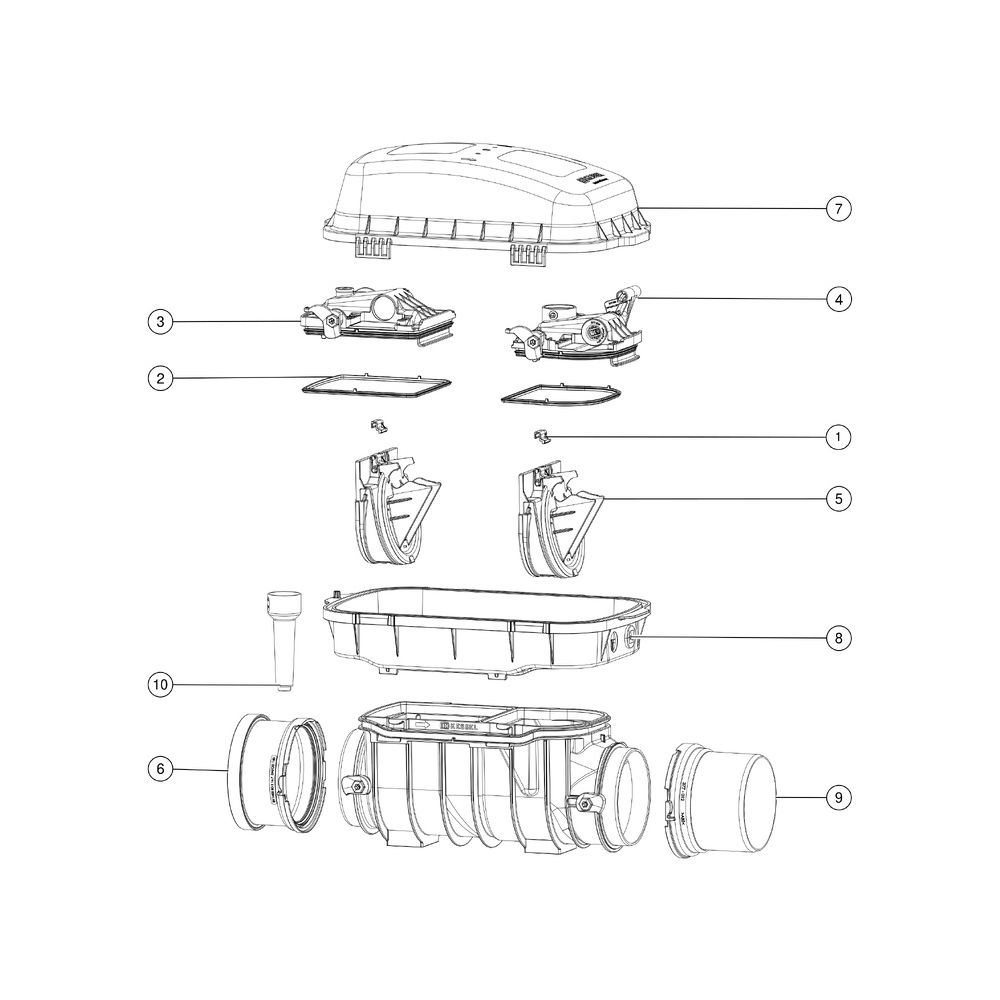

Der KESSEL Staufix SWA ist mit zwei unabhängigen mechanischen Klappen ausgestattet. Diese schließen bei einem Rückstau im Abwassersystem automatisch und verhindern so das Eindringen von Abwasser in das Gebäude. Eine der Klappen kann zusätzlich als handverriegelbarer Notverschluss genutzt werden, um bei Bedarf den Rückfluss manuell zu unterbinden. Diese Konstruktion stellt eine sichere Absperrung des Abwassers bei Rückstau sicher und schützt die angeschlossenen Anlagen.

Welche Merkmale und Materialien zeichnen den Staufix SWA aus?

Der Rückstauverschluss ist in Schwarz gehalten und entspricht der Norm EN 13564. Er ist speziell für fäkalienfreies Abwasser ausgelegt und nicht für fäkalienhaltiges Abwasser nach DIN 1986-100 geeignet. Eine transparente Schutzhaube aus Kunststoff deckt die Mechanik ab und ist mit einem Klipverschluss gesichert. Der Stutzen des Grundkörpers ist mit Spitzende und Muffe ausgeführt, was die Montage an Kunststoffrohren erleichtert.

Welche Installationsmöglichkeiten und Abmessungen bietet der Rückstauverschluss?

Dieser Rückstauverschluss ist für die Installation in freiliegenden Abwasserleitungen vorgesehen und wird installationsfertig ausgeliefert. Die Nennweite beträgt DN 150 bei einem Außendurchmesser von 160 mm. Mit einer Länge von 656 mm, einer Breite von 350 mm und einer Höhe von 422 mm sowie einem Nettogewicht von 8,4 kg ist das Gerät kompakt. Der Gefällesprung beträgt 9 mm. Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen bei Bedarf zu einem Premium-Rückstauverschluss Staufix FKA oder einer Rückstaupumpanlage Pumpfix F umgerüstet werden.

Technische Daten

• Nennweite (DN): 150
• Außendurchmesser (DA): 160 mm
• Abwasserart: fäkalienfrei
• Einbausituation: freiliegende Abwasserleitung
• Rückstauschutz: Typ 2
• Mechanische Rückstauklappen: 2
• Notverschluss: Ja
• Norm: EN 13564
• Gewicht netto: 8,4 kg
• Gefällesprung: 9 mm
• Länge: 656 mm
• Breite: 350 mm
• Höhe: 422 mm

Der KESSEL Staufix Rückstauverschluss SWA DN 150 bietet eine effektive und flexible Lösung für den Rückstauschutz in fäkalienfreien Abwasserleitungen. Mit seinen zwei mechanischen Klappen, einer handverriegelbaren Notverschlussfunktion und der transparenten Schutzhaube ist er installationsfertig und erfüllt die Anforderungen der Norm EN 13564 sowie den Rückstauschutz Typ 2. Die robuste Konstruktion und die passenden Maße von 656 x 350 x 422 mm stellen eine einfache Montage und sicheren Betrieb sicher.
