Kessel Staufix Rückstauverschluss SWA DN 100, freiliegend

Der Kessel Staufix Rückstauverschluss SWA DN 100 ist ein Premium-Produkt für den Schutz von freiliegenden Abwasserleitungen mit fäkalienfreiem Abwasser. Ausgestattet mit zwei mechanischen Rückstauklappen, bietet er zuverlässigen Rückstauschutz Typ 2 und ist ideal für den Einsatz über Wasser. Die Schutzhaube aus transparentem Kunststoff mit Klipverschluss sorgt für eine sichere Abdeckung und einfache Bedienung. Das modulare KESSEL-Baukastensystem ermöglicht zudem eine flexible Anpassung und Umrüstung bestehender Anlagen.

Wie funktioniert der Kessel Staufix Rückstauverschluss SWA?

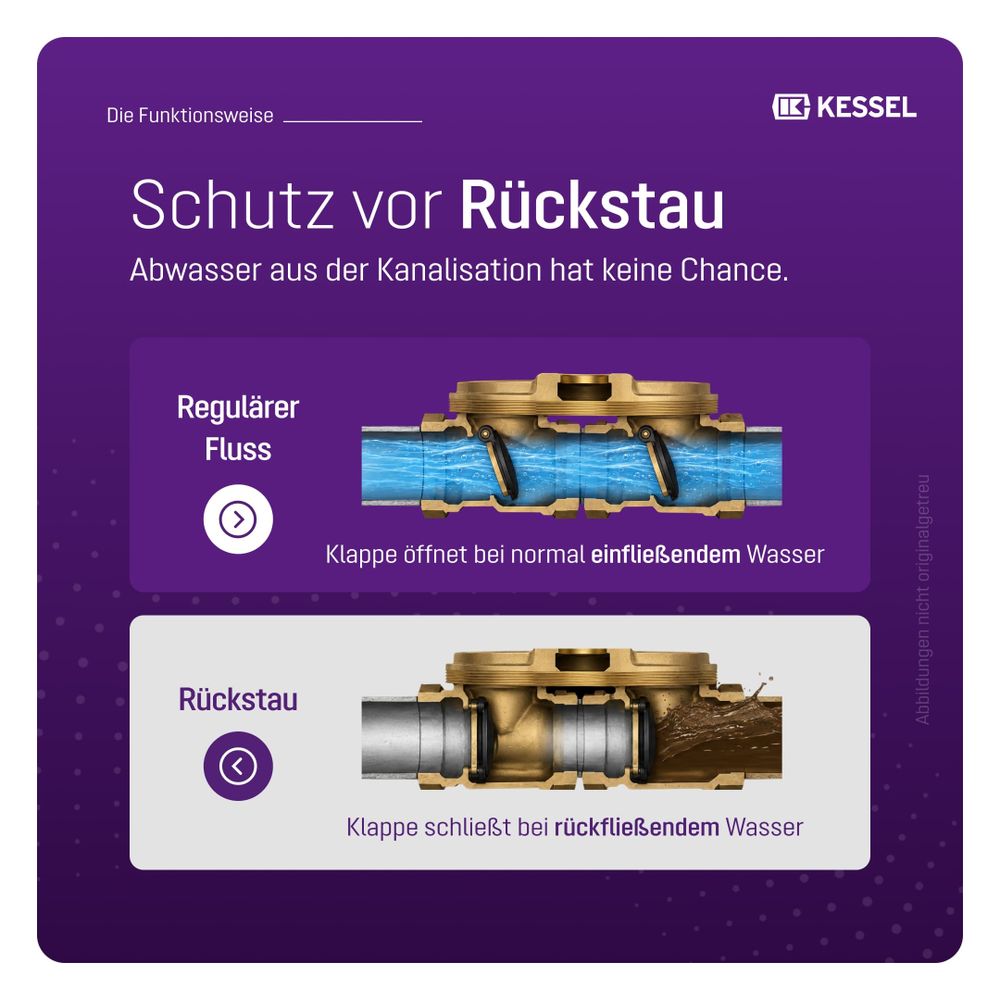

Der Rückstauverschluss ist mit zwei unabhängigen mechanischen Klappen ausgestattet, die bei Rückstau selbsttätig schließen und so das Zurückfließen von Abwasser verhindern. Eine der Klappen kann zusätzlich als handverriegelbarer Notverschluss genutzt werden, um bei Bedarf den Durchfluss manuell zu sperren. Diese doppelte Sicherung erhöht die Betriebssicherheit und minimiert das Risiko von Rückstau-Schäden.

Für welche Einsatzbereiche ist der Rückstauverschluss geeignet?

Der Staufix SWA ist speziell für fäkalienfreies Abwasser konzipiert und eignet sich für freiliegende Abwasserleitungen mit einem Nenndurchmesser von DN 100. Er ist nicht für fäkalienhaltiges Abwasser nach DIN 1986-100 geeignet. Die Montage erfolgt an Kunststoffrohren mit einem Rohraußendurchmesser von 110 mm. Typische Einsatzorte sind Gebäude mit Anforderungen an den Rückstauschutz über Wasser, beispielsweise in gewerblichen oder privaten Installationen.

Welche Vorteile bietet das modulare KESSEL-Baukastensystem?

Das modulare KESSEL-Baukastensystem bietet hohe Flexibilität. Bestehende Anlagen lassen sich mit diesem System problemlos erweitern oder umrüsten. So kann der Rückstauverschluss Staufix SWA bei Bedarf zum Premium-Rückstauverschluss Staufix FKA oder zur Rückstaupumpanlage Pumpfix F aufgerüstet werden. Dies ermöglicht eine langfristige Anpassungsfähigkeit an veränderte Anforderungen.

Welche Merkmale und Konstruktionsdetails zeichnen den Rückstauverschluss aus?

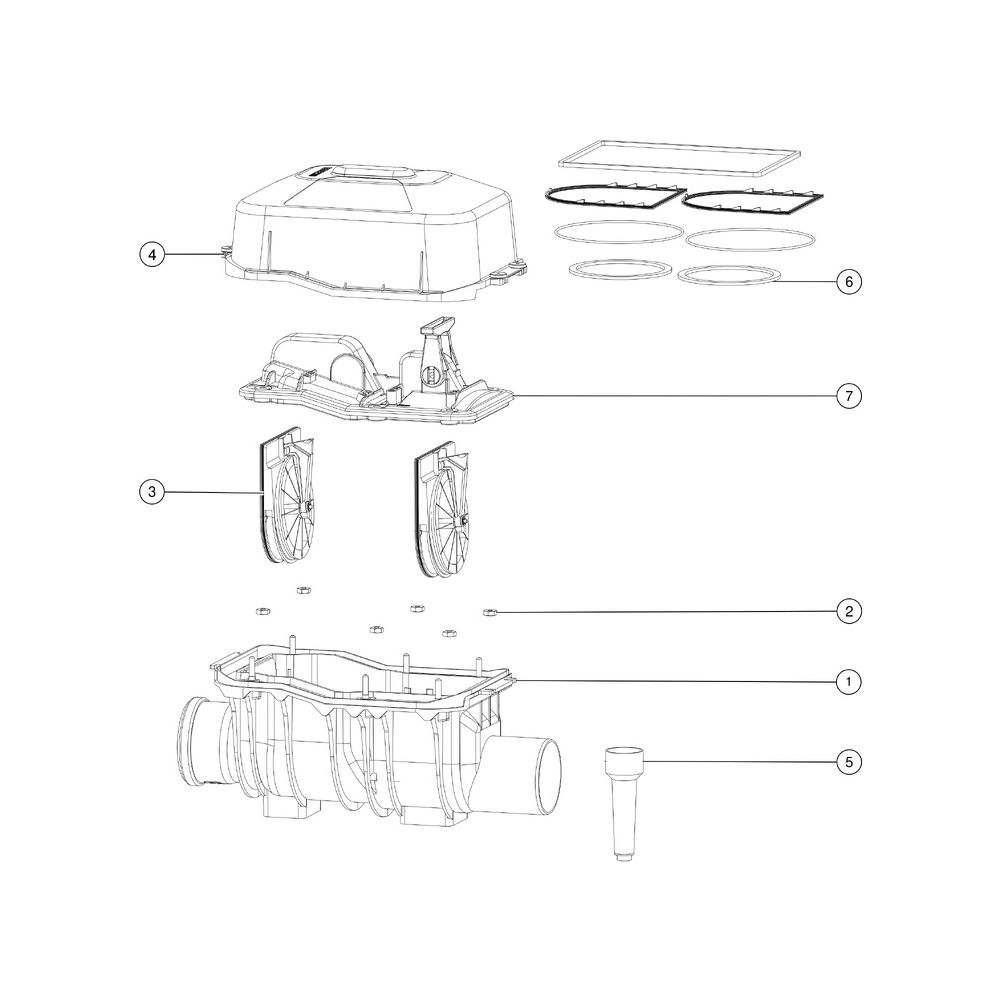

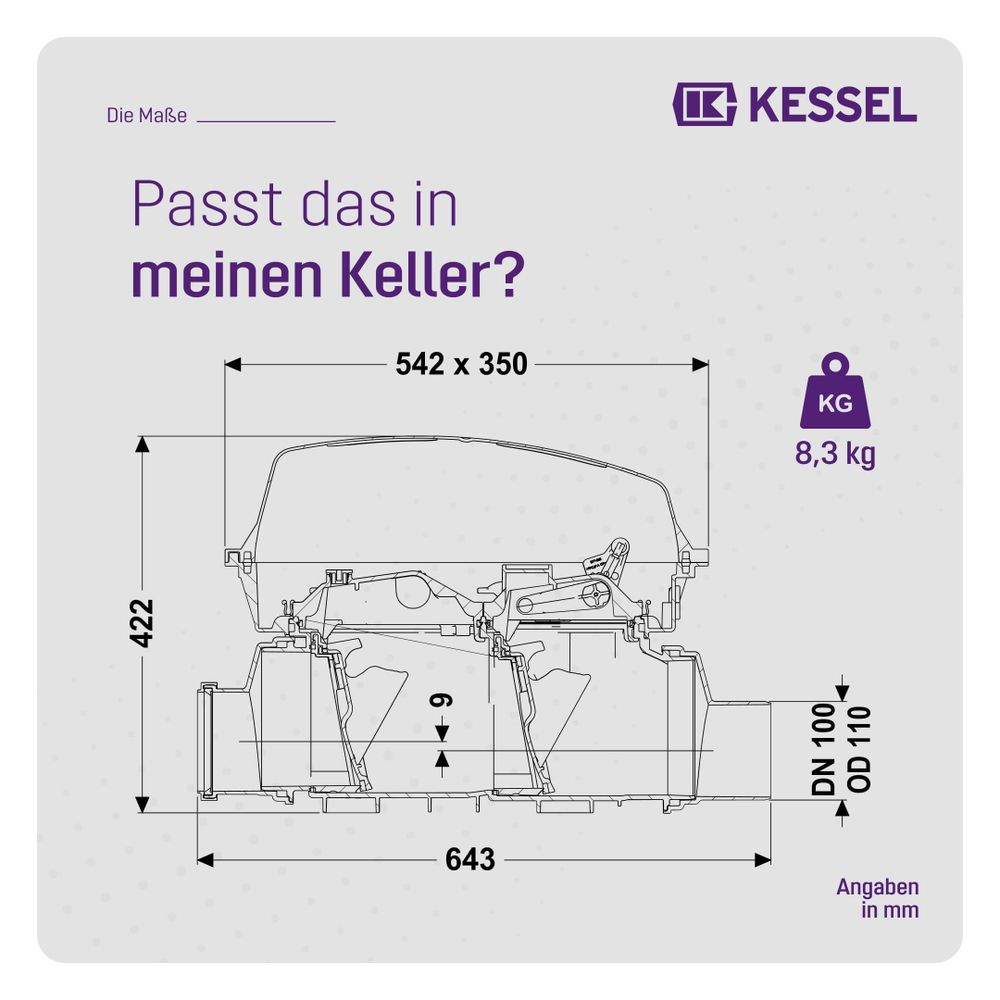

Der Rückstauverschluss ist in schwarzer Farbe gehalten und wird installationsfertig ausgeliefert. Er entspricht der Norm EN 13564. Der Grundkörper verfügt über einen Stutzen mit Spitzende und Muffe, was die einfache Integration in bestehende Rohrsysteme unterstützt. Die transparente Schutzhaube aus Kunststoff schützt die Mechanik und ermöglicht eine einfache Sichtprüfung. Diese Abdeckung ist mit einem Klipverschluss sicher verriegelt und hat Abmessungen von 542 mm Länge, 350 mm Breite und 165 mm Höhe. Das Gerät weist einen Gefällesprung von 9 mm auf und wiegt netto 8,28 kg.

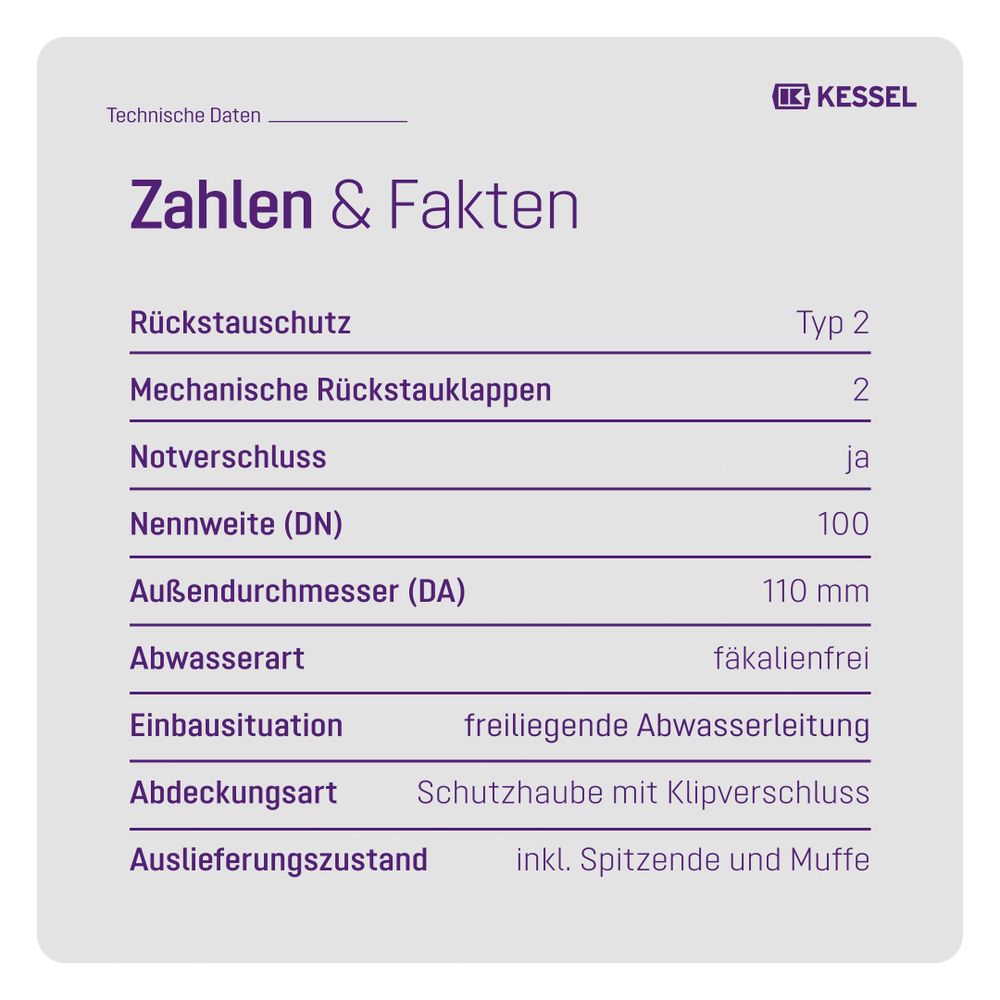

Technische Daten

• Nennweite (DN): 100
• Außendurchmesser (DA): 110 mm
• Anzahl der Rückstausicherungen: 2
• Abwasserart: fäkalienfrei
• Einbausituation: freiliegende Abwasserleitung
• Rückstauschutz: Typ 2
• Abdeckungsart: Schutzhaube aus Kunststoff, transparent
• Abmessungen (L x B x H): 642 mm x 350 mm x 422 mm
• Gefällesprung: 9 mm
• Gewicht netto: 8,28 kg

Der Kessel Staufix Rückstauverschluss SWA DN 100 bietet mit seinen zwei mechanischen Klappen und dem handverriegelbaren Notverschluss einen effektiven Schutz gegen Rückstau von fäkalienfreiem Abwasser. Die installationsfertige Ausführung mit Schutzhaube und Klipverschluss erleichtert die Montage und Bedienung. Mit einem Nenndurchmesser von DN 100 und der Einhaltung der Norm EN 13564 ist dieses Produkt eine zuverlässige Lösung für freiliegende Abwasserleitungen mit Rückstauschutz Typ 2.
