Kessel Pumpfix F Rückstaupumpanlage DN 125, Bodenplatte befliesbar

Die Kessel Pumpfix F Rückstaupumpanlage DN 125 mit befliesbarer Bodenplatte ist eine Premium-Lösung für die sichere und zuverlässige Entwässerung von fäkalienhaltigem und fäkalienfreiem Abwasser. Ausgestattet mit einer überflutbaren SPZ 1000 Pumpe und einem motorischen Verschlusssystem, eignet sie sich ideal für den Einbau in Bodenplatten, insbesondere in Bereichen mit erhöhtem Rückstau-Risiko.

Wie schützt die Pumpfix F vor Rückstau?

Im Normalbetrieb ist der Rohrquerschnitt der Kessel Pumpfix F Rückstaupumpanlage frei geöffnet. Bei einem Rückstauereignis schließt das motorische Verschlusssystem automatisch, um das Eindringen von Abwasser zu verhindern. Die Entwässerung während der Rückstauphase wird durch die integrierte SPZ 1000 Pumpe mit Schneideinrichtung sichergestellt. Diese Konstruktion ermöglicht eine kontinuierliche Abwasserentsorgung auch unter Rückstaubedingungen.

Welche Steuerungs- und Überwachungsfunktionen bietet die Anlage?

Die Steuerung der Rückstaupumpanlage erfolgt über ein anwenderfreundliches Comfort Schaltgerät. Die Niveauerfassung wird durch eine optische Sonde mit Schutzart IP 68 (3m/48h) realisiert. Das Schaltgerät selbst besitzt die Schutzart IP 54 und verfügt über eine GSM-Schnittstelle sowie eine USB-Schnittstelle. Eine Logbuchfunktion, ein Selbstdiagnosesystem (SDS) und eine Batteriepufferung sind ebenfalls vorhanden. Optional kann ein potentialfreier Kontakt zur Einbindung in die Gebäudeleittechnik genutzt werden. Die erforderliche Absicherung des Schaltgeräts beträgt C 16 A.

Wie ist die Pumpfix F konstruiert und installierbar?

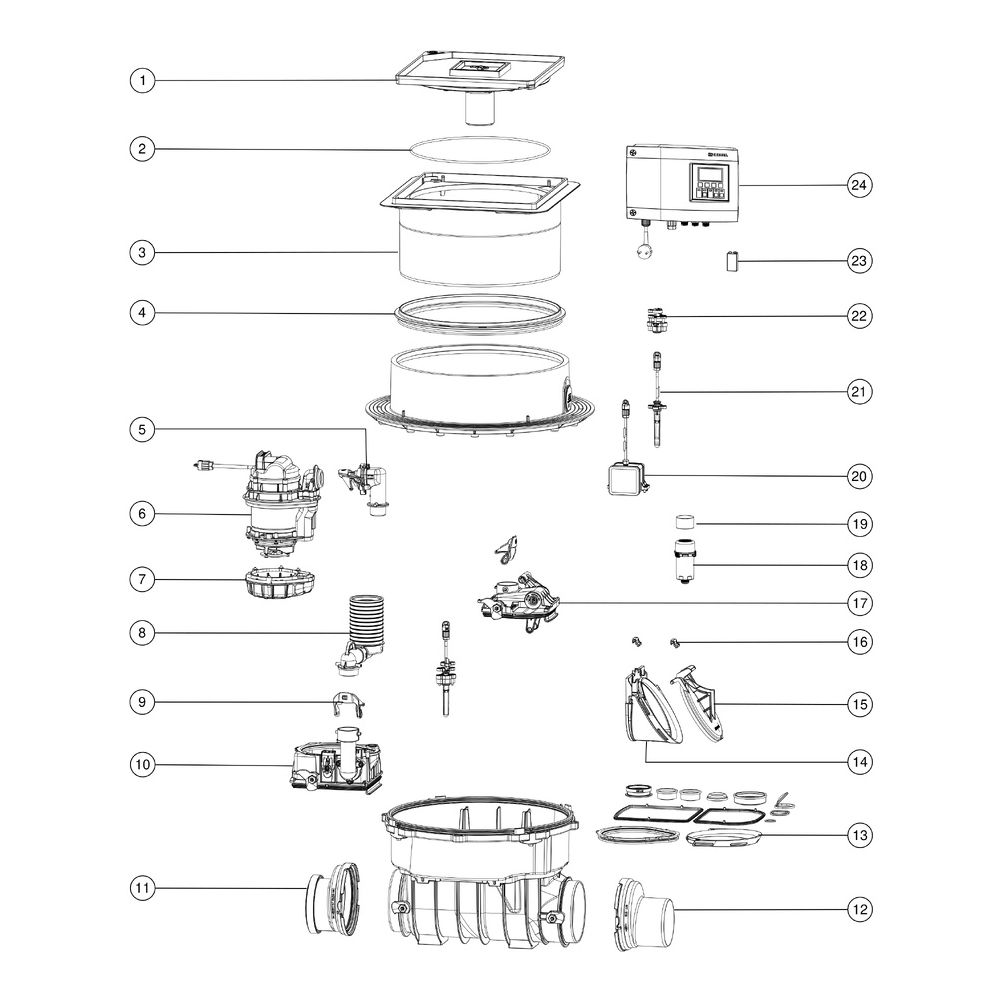

Die Pumpfix F ist für den Einbau in die Bodenplatte konzipiert und für fäkalienhaltiges Abwasser geeignet. Die Anlage wird vormontiert zur bauseitigen Endmontage geliefert, wobei Pumpe, Sensorik und Schaltgerät vor Ort anzuschließen sind. Der Grundkörper verfügt über Stutzen mit Spitzende und Muffe. Die befliesbare Abdeckplatte aus Kunststoff mit der Verriegelung Lock & Lift fügt sich optisch ansprechend in den Bodenbelag ein und ist bis zur Belastungsklasse K 3 (EN 1253-1) ausgelegt. Die Abdeckplatte misst 366 mm in Breite und Länge, bei einer maximalen Bodenbelaghöhe von 16 mm. Ein Multistop Geruchsverschluss ist integriert. Die Einbautiefe ist teleskopisch zwischen 516 und 669 mm verstellbar, und die Grundwasserbeständigkeit ab Unterkante Bodenteil beträgt 3000 mm. Die Anlage besitzt die Zulassung Z-53.2-388.

Welche Leistung bietet die SPZ 1000 Pumpe?

Die Anlage ist mit einer SPZ 1000 Pumpe ausgestattet, die eine maximale Förderleistung von 11,5 m³/h und eine maximale Förderhöhe von 10 m erreicht. Die Drehzahl der Pumpe beträgt 2800 U/min. Mit einer aufgenommenen Motorleistung (P1) von 1,2 kW und einer Motorausgangsleistung (P2) von 0,69 kW arbeitet die Pumpe effizient bei einer Betriebsspannung von 230 V und einem Nennstrom von 5,2 A. Die Schutzart der Pumpe beträgt IP 68 (3m/48h), und die maximale Förderguttemperatur liegt bei 40 °C. Ein Schneidwerk ist im Laufrad integriert, um Feststoffe im Abwasser zu zerkleinern. Der Anschlusstyp ist ein codierter Stecker, und die Länge der Netzanschlussleitung der Pumpe beträgt 5 m. Die Betriebsart ist S3 - 50 %.

Technische Daten

• Nennweite (DN): 125
• Abwasserart: fäkalienhaltig
• Einbausituation: Einbau in die Bodenplatte
• Pumpe: SPZ 1000
• Leistung P1: 1,2 kW
• Förderleistung max.: 11,5 m³/h
• Förderhöhe max.: 10 m
• Drehzahl: 2800 U/min
• Schutzart Pumpe: IP 68 (3m/48h)
• Abdeckungsart: befliesbare Abdeckplatte

Die Kessel Pumpfix F Rückstaupumpanlage DN 125 stellt eine leistungsstarke und zuverlässige Lösung für den Rückstauschutz dar. Mit einer maximalen Förderleistung von 11,5 m³/h und einer Leistung P1 von 1,2 kW sorgt für die SPZ 1000 Pumpe eine effiziente Abwasserentsorgung. Die intelligente Steuerung, die robuste Bauweise und die flexible Einbaumöglichkeit in die Bodenplatte machen diese Anlage zu einer sicheren Wahl für anspruchsvolle Anwendungen.
