Kessel Pumpfix F Rückstaupumpanlage DN 200, Bodenplatte befliesbar

Die Kessel Pumpfix F Rückstaupumpanlage DN 200 ist eine Premium-Lösung für die zuverlässige Entwässerung von fäkalienhaltigem und fäkalienfreiem Abwasser. Speziell für den Einbau in die Bodenplatte konzipiert, verfügt sie über eine befliesbare Abdeckplatte und eine überflutbare SPZ 1000 Pumpe. Diese Anlage bietet effektiven Schutz vor Rückstau und ist ideal für Gebäude, in denen eine sichere Abwasserableitung auch bei Rückstauereignissen erforderlich ist.

Wie schützt die Pumpfix F vor Rückstau?

Im Normalbetrieb bleibt der Rohrquerschnitt der Anlage frei geöffnet, um einen ungehinderten Abfluss des Abwassers zu ermöglichen. Bei einem Rückstauereignis schließt das motorische Verschlusssystem automatisch, um das Eindringen von Abwasser in das Gebäude zu verhindern. Die integrierte SPZ 1000 Pumpe mit Schneideinrichtung übernimmt während der Rückstauphase die Entwässerung und fördert das Abwasser zuverlässig ab.

Welche Leistung bietet die integrierte Pumpe?

Die überflutbare SPZ 1000 Pumpe ist für fäkalienhaltiges Abwasser ausgelegt und erreicht eine maximale Förderleistung von 11,5 m³/h bei einer Förderhöhe von bis zu 10 m. Mit einer Leistung P1 von 1,2 kW und P2 von 0,69 kW arbeitet sie effizient bei einer Drehzahl von 2800 U/min. Eine integrierte Temperaturüberwachung und die Schutzart IP 68 (3m/48h) stellen den sicheren Betrieb sicher, auch bei einer dauerhaften Förderguttemperatur von bis zu 40 °C.

Welche Steuerungs- und Überwachungsfunktionen sind integriert?

Die Steuerung der Pumpfix F erfolgt über das anwenderfreundliche Schaltgerät Comfort. Dieses erfasst den Füllstand mittels einer optischen Sonde (Schutzart IP 68) und bietet eine mehrzeilige Displayanzeige sowie eine Logbuchfunktion. Für die Integration in die Gebäudeleittechnik steht optional ein potentialfreier Kontakt zur Verfügung. Alarm- und Sammelstörmeldungen können über eine GSM-Schnittstelle ausgegeben werden. Eine USB-Schnittstelle, Batteriepufferung und ein Selbstdiagnosesystem (SDS) ergänzen die Ausstattung.

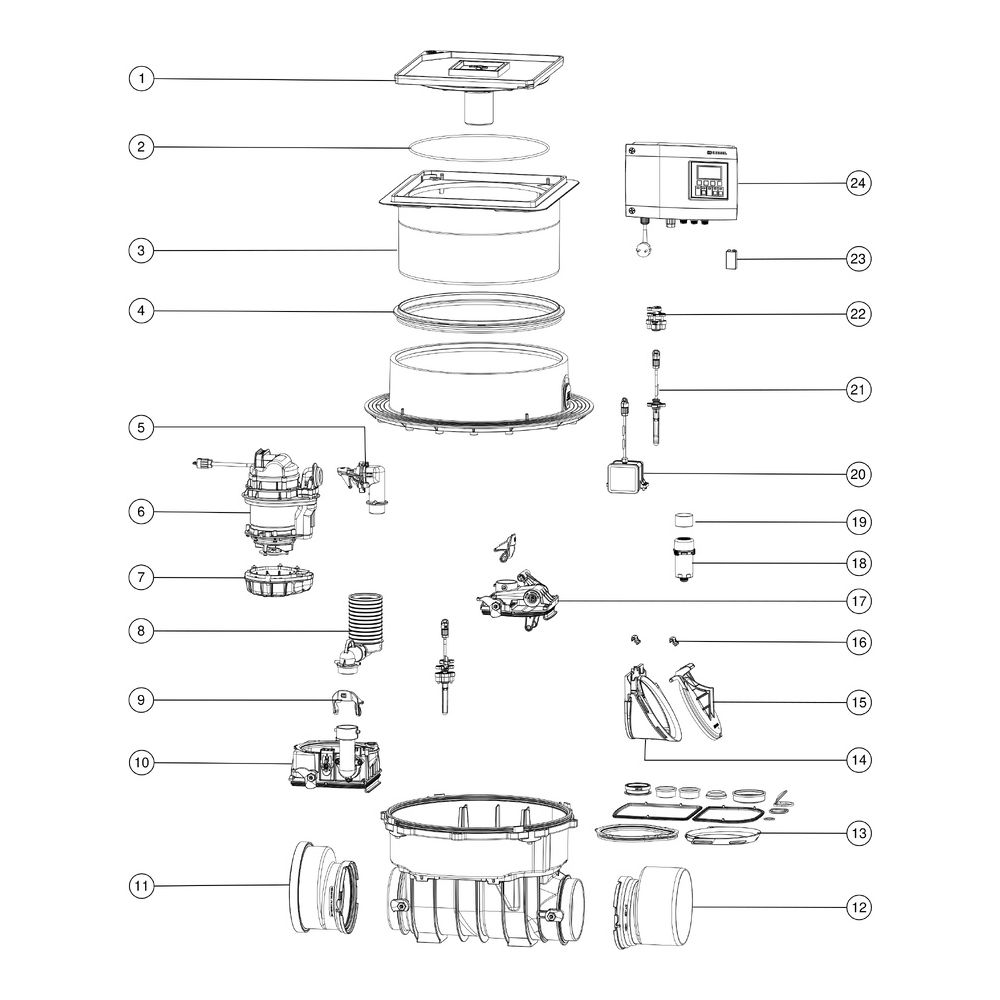

Wie ist die Rückstaupumpanlage aufgebaut und zu installieren?

Die Kessel Pumpfix F ist für den Einbau in die Bodenplatte vorgesehen und wird vormontiert geliefert. Die bauseitige Endmontage umfasst die Installation von Pumpe, Sensorik und den Anschluss des Schaltgeräts. Der Grundkörper verfügt über Stutzen mit Spitzende und Muffe. Die Einbautiefe ist teleskopisch von 516 bis 669 mm verstellbar. Die befliesbare Abdeckplatte aus Kunststoff misst 366 x 366 mm, ist mit einer Lock & Lift Verriegelung ausgestattet und gehört zur Belastungsklasse K 3 nach EN 1253-1, geeignet für eine Bodenbelaghöhe von bis zu 16 mm. Ein Multistop-Geruchsverschluss ist ebenfalls vorhanden.

Technische Daten

• Nennweite (DN): 200 (Hydraulik DN 150)
• Abwasserart: fäkalienhaltig
• Einbausituation: Einbau in die Bodenplatte
• Pumpe: SPZ 1000
• Leistung P1: 1,2 kW
• Leistung P2: 0,69 kW
• Maximale Förderleistung: 11,5 m³/h
• Maximale Förderhöhe: 10 m
• Drehzahl: 2800 U/min
• Schutzart Pumpe: IP 68 (3m/48h)
• Belastungsklasse Abdeckung: K 3 (EN 1253-1)

Die Kessel Pumpfix F Rückstaupumpanlage DN 200 bietet eine leistungsstarke und zuverlässige Lösung für die Abwasserentsorgung. Mit der SPZ 1000 Pumpe, die eine Leistung von 1,2 kW und eine maximale Förderleistung von 11,5 m³/h erreicht, sowie dem intelligenten Schaltgerät Comfort, wird eine sichere und effiziente Abwasserableitung sichergestellt. Die befliesbare Abdeckplatte und die flexible Einbautiefe ermöglichen eine unauffällige Integration in die Bodenplatte.

Lieferumfang

• 1x Kessel Pumpfix F Rückstaupumpanlage DN 200
• 1x Pumpe SPZ 1000
• 1x Sensorik
• 1x Schaltgerät Comfort
