Kessel Pumpfix F Rückstaupumpanlage DN 125, Bodenplatte Schwarz

Die Kessel Pumpfix F Rückstaupumpanlage DN 125 mit Bodenplatte in Schwarz ist eine Premium-Lösung für die sichere und zuverlässige Entwässerung von fäkalienhaltigem und fäkalienfreiem Abwasser. Ausgestattet mit einer überflutbaren SPZ 1000 Pumpe und einem motorischen Verschlusssystem, bietet sie effektiven Schutz gegen Rückstau. Diese Anlage ist ideal für den Einbau in die Bodenplatte und stellt eine effiziente Abwasserentsorgung in anspruchsvollen Umgebungen sicher.

Wie funktioniert die Rückstaupumpanlage Pumpfix F?

Die Pumpfix F Rückstaupumpanlage ist mit einer Pumpe und einem motorischen Rückstauverschluss ausgestattet. Im Normalbetrieb bleibt der Rohrquerschnitt frei, sodass das Abwasser ungehindert abfließen kann. Bei Rückstau schließt das motorische Verschlusssystem automatisch, um das Eindringen von Abwasser zu verhindern. Die Entwässerung während der Rückstauphase erfolgt über die integrierte Pumpe mit Schneidwerk, die das Abwasser zuverlässig fördert.

Welche Steuerungs- und Überwachungsfunktionen bietet die Anlage?

Die Steuerung erfolgt über ein anwenderfreundliches Schaltgerät vom Typ Comfort, das mit einer optischen Sonde zur Niveauerfassung ausgestattet ist. Das Schaltgerät verfügt über eine Schutzart IP 54 und kann optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden. Zudem sind Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle möglich. Weitere Funktionen umfassen eine USB-Schnittstelle, Logbuchfunktion, Batteriepufferung und ein Selbstdiagnosesystem.

Welche technischen Merkmale hat die Pumpe SPZ 1000?

Die SPZ 1000 Pumpe ist ein zentraler Bestandteil der Anlage und für den Betrieb mit fäkalienhaltigem Abwasser konzipiert. Sie verfügt über eine integrierte Schneideinrichtung und arbeitet mit einer Betriebsspannung von 230 V. Die Leistung P1 beträgt 1,2 kW und die Motorausgangsleistung P2 liegt bei 0,69 kW. Mit einer maximalen Förderleistung von 11,5 m³/h und einer Förderhöhe von bis zu 10 m sorgt die Pumpe für eine effiziente Abwasserentsorgung. Sie ist mit einem Schneidwerk-Laufrad ausgestattet, erreicht eine Drehzahl von 2800 U/min und besitzt die Schutzart IP 68 (3m/48h) für den Einsatz unter Wasser.

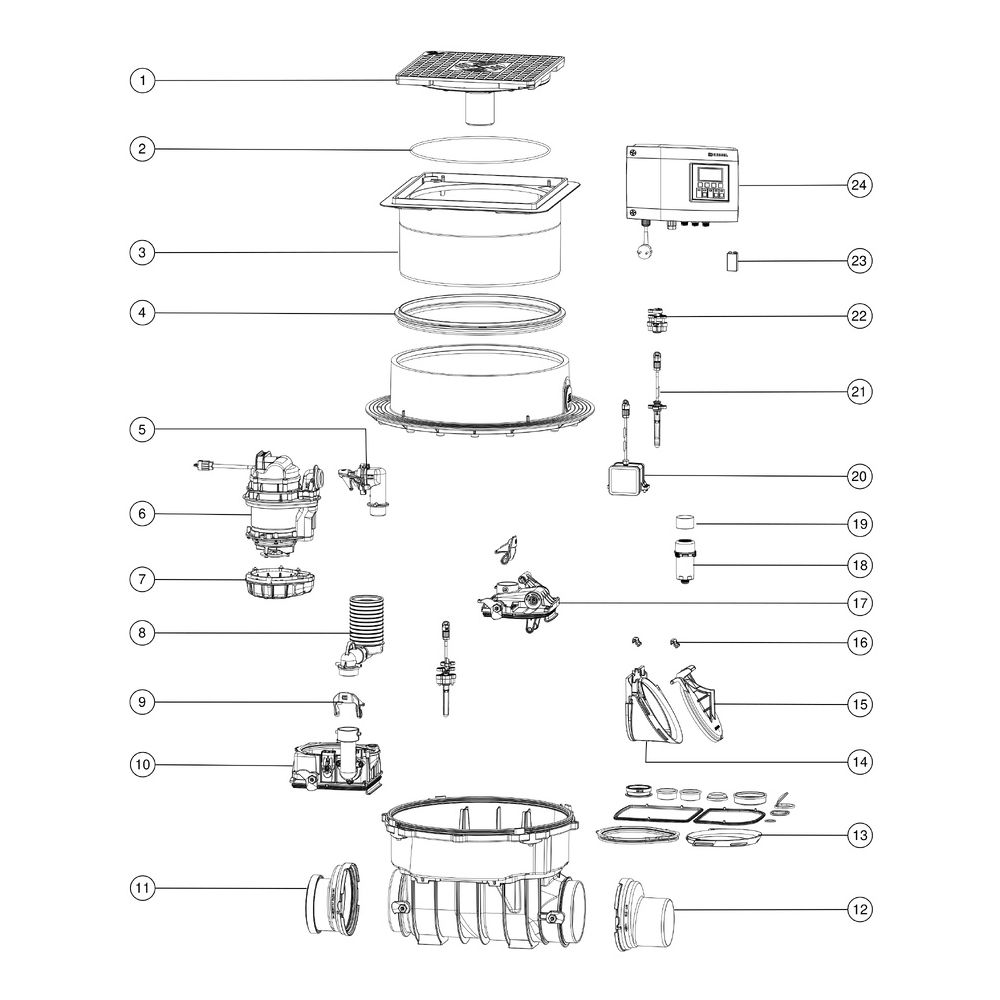

Wie ist die Rückstaupumpanlage konstruiert und installiert?

Die Anlage ist für den Einbau in die Bodenplatte vorgesehen und wird vormontiert zur bauseitigen Endmontage geliefert. Pumpen und Sensorik sind bauseits zu montieren, das Schaltgerät ist anzuschließen. Die Bodenplatte ist schwarz und aus Kunststoff gefertigt, mit einer Abdeckplatte mit Schlitzrost und der Verriegelung Lock & Lift. Die Belastungsklasse der Abdeckung entspricht L 15 nach EN 1253-1. Die Anlage verfügt über einen Multistop-Geruchsverschluss und ist grundwasserbeständig bis 3000 mm ab Unterkante Bodenteil.

Welche Abmessungen und Anschlussdetails sind zu beachten?

Die Rückstaupumpanlage hat eine Länge von 645 mm, eine Breite von 590 mm und eine variable Einbautiefe von 516 bis 669 mm, die über ein teleskopisches Aufsatzstück höhenverstellbar ist. Das Aussparungsmaß für die Bodenplatte beträgt 750 mm in Breite und Länge. Die Pumpe ist mit einem codierten Stecker angeschlossen, die Anschlussleitung hat eine Länge von 5 m. Die Anlage ist für eine Umgebungstemperatur von 0 bis 50 °C geeignet.

Technische Daten

• Nennweite (DN): 125
• Abwasserart: fäkalienhaltig und fäkalienfrei
• Maximale Förderleistung: 11,5 m³/h
• Maximale Förderhöhe: 10 m
• Leistung P1: 1,2 kW
• Leistung P2: 0,69 kW
• Drehzahl: 2800 U/min
• Schutzart Pumpe: IP 68 (3m/48h)
• Schutzart Sonde: IP 68 (3m/48h)
• Belastungsklasse Abdeckung: L 15 (EN 1253-1)

Die Kessel Pumpfix F Rückstaupumpanlage DN 125 bietet eine zuverlässige und technisch ausgereifte Lösung für die Rückstausicherung von fäkalienhaltigem und fäkalienfreiem Abwasser. Mit ihrer leistungsstarken SPZ 1000 Pumpe (1,2 kW Leistung), einem motorischen Verschlusssystem und umfangreichen Steuerungsfunktionen stellt sie eine sichere und effiziente Entwässerung sicher. Die robuste Konstruktion für den Einbau in Bodenplatten und die maximale Förderleistung von 11,5 m³/h bei einer Förderhöhe von 10 m machen sie zu einer vielseitigen Wahl für anspruchsvolle Anwendungen.
