Kessel Pumpfix F Rückstaupumpanlage DN 100, Bodenplatte befliesbar

Die Kessel Pumpfix F Rückstaupumpanlage DN 100 mit befliesbarer Bodenplatte ist eine Premium-Lösung für die sichere Ableitung von fäkalienhaltigem und fäkalienfreiem Abwasser. Ausgestattet mit einer überflutbaren SPZ 1000 Pumpe und einem motorischen Verschlusssystem, eignet sich die Anlage ideal für den Einbau in Bodenplatten. Sie bietet zuverlässigen Schutz bei Rückstau und ist für Gebäude mit Rückstaugefährdung konzipiert, bei denen eine sichere Entwässerung auch während eines Rückstaus erforderlich ist.

Wie funktioniert die Kessel Pumpfix F bei Rückstau?

Im Normalbetrieb ist der Rohrquerschnitt der Anlage frei geöffnet, um einen ungehinderten Abfluss des Abwassers sicherzustellen. Bei einem Rückstau schließt das motorische Verschlusssystem automatisch, um das Eindringen von Abwasser zu verhindern. Die Entwässerung während der Rückstauphase wird durch die integrierte Pumpe mit Schneideinrichtung sichergestellt, die das Abwasser zuverlässig fördert und ableitet.

Welche Steuerungs- und Überwachungsfunktionen bietet die Anlage?

Die Steuerung der Pumpfix F erfolgt über ein anwenderfreundliches Schaltgerät Comfort. Die Niveauerfassung wird präzise durch eine optische Sonde mit Schutzart IP 68 (3m/48h) realisiert, die auch als Alarmgeber dient. Das Schaltgerät kann optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden. Zusätzlich sind Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle möglich. Weitere Funktionen umfassen eine USB-Schnittstelle, eine Logbuchfunktion, eine mehrzeilige Displayanzeige, Batteriepufferung und ein Selbstdiagnosesystem (SDS).

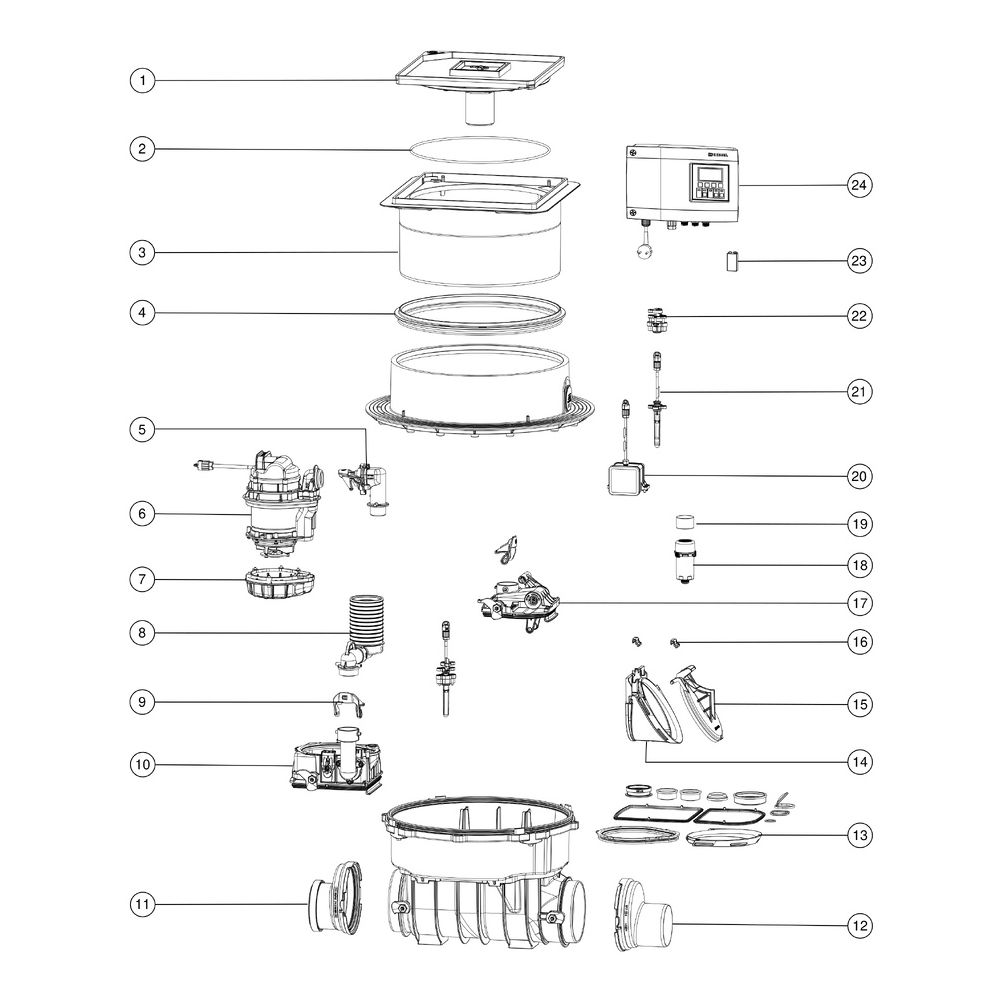

Wie ist die Rückstaupumpanlage konstruiert und welche Materialien werden verwendet?

Die Anlage in schwarzer Farbe ist für den Einbau in die Bodenplatte konzipiert und verfügt über eine Nennweite (DN) 100 sowie einen Außendurchmesser von 110 mm. Die befliesbare Abdeckplatte aus Kunststoff misst 366 mm x 366 mm und ermöglicht eine unauffällige Integration. Sie ist mit einer Lock & Lift Verriegelung ausgestattet und entspricht der Belastungsklasse K 3 (EN 1253-1). Ein Multistop Geruchsverschluss ist integriert. Der Stutzen ist als Spitzende und Muffe ausgeführt. Die Anlage ist grundwasserbeständig bis 3000 mm ab Unterkante Bodenteil und die Einbautiefe ist teleskopisch von 516 mm bis 669 mm höhenverstellbar.

Welche technischen Eigenschaften hat die Pumpe SPZ 1000?

Die integrierte SPZ 1000 Pumpe ist überflutbar und arbeitet mit einer Betriebsspannung von 230 V. Sie besitzt die Schutzart IP 68 (3m/48h) und die Isolationsklasse F. Eine integrierte Temperaturüberwachung ist vorhanden. Als Laufradtyp dient ein Schneidwerk. Die maximale Förderleistung beträgt 11,5 m³/h bei einer maximalen Förderhöhe von 10 m. Die Drehzahl liegt bei 2800 U/min. Die aufgenommene Motorleistung (P1) beträgt 1,2 kW und die Motorausgangsleistung (P2) 0,69 kW. Die Pumpe ist für eine Förderguttemperatur von bis zu 40 °C ausgelegt und arbeitet im Nennbetriebsart S3 - 50 % mit einem Nennstrom von 5,2 A.

Wie sind die Abmessungen und der Einbau der Rückstaupumpanlage?

Die Kessel Pumpfix F Rückstaupumpanlage weist eine Länge von 642 mm und eine Breite von 590 mm auf. Die Einbautiefe ist teleskopisch von 516 mm bis 669 mm verstellbar. Das erforderliche Aussparungsmaß für den Einbau in die Bodenplatte beträgt 750 mm x 750 mm. Die Höhenverstellbarkeit erfolgt über ein teleskopisches Aufsatzstück. Das Nettogewicht der Anlage beträgt 28,2 kg, das Bruttogewicht 31 kg. Die maximale Bodenbelaghöhe darf 16 mm betragen.

Technische Daten

• Nennweite (DN): 100
• Außendurchmesser (DA): 110 mm
• Abwasserart: fäkalienhaltig
• Pumpe: SPZ 1000
• Förderleistung max.: 11,5 m³/h
• Förderhöhe max.: 10 m
• Leistung P1: 1,2 kW
• Betriebsspannung: 230 V
• Schutzart Pumpe: IP 68 (3m/48h)
• Umgebungstemperatur: 0 - 50 °C

Die Kessel Pumpfix F Rückstaupumpanlage DN 100 mit befliesbarer Bodenplatte bietet eine zuverlässige und technisch ausgereifte Lösung für die Entwässerung bei Rückstau. Mit einer maximalen Förderleistung von 11,5 m³/h und einer Leistung P1 von 1,2 kW ist sie für fäkalienhaltiges und fäkalienfreies Abwasser geeignet. Das automatische motorische Verschlusssystem und die intelligente Steuerung mit optischer Sonde stellen einen sicheren und effizienten Betrieb sicher und bieten flexible Anschlussmöglichkeiten für die Gebäudeleittechnik.
