Kessel Pumpfix F Rückstaupumpanlage DN 150, Bodenplatte Schwarz

Die Kessel Pumpfix F Rückstaupumpanlage DN 150 mit Bodenplatte in Schwarz ist eine Premium-Lösung für die sichere und zuverlässige Entwässerung von fäkalienhaltigem und fäkalienfreiem Abwasser. Ausgestattet mit einer überflutbaren SPZ 1000 Pumpe und einem motorischen Verschlusssystem, bietet sie effektiven Schutz gegen Rückstau. Die Anlage ist speziell für den Einbau in Bodenplatten konzipiert und verfügt über eine Nennweite von DN 150.

Wie funktioniert die Kessel Pumpfix F Rückstaupumpanlage?

Im Normalbetrieb ist der Rohrquerschnitt der Pumpfix F Rückstaupumpanlage frei geöffnet, was eine ungehinderte Abwasserführung ermöglicht. Bei einem Rückstauereignis wird das integrierte motorische Verschlusssystem automatisch aktiviert und schließt den Rohrquerschnitt sicher ab. Die Entwässerung des anfallenden Abwassers während der Rückstauphase erfolgt zuverlässig über die leistungsstarke SPZ 1000 Pumpe, die mit einer effizienten Schneideinrichtung ausgestattet ist. Dies stellt sicher, dass auch fäkalienhaltiges Abwasser problemlos gefördert wird. Ein Notverschluss ist ebenfalls vorhanden.

Welche Steuerungs- und Überwachungsfunktionen bietet die Anlage?

Die Steuerung der Kessel Pumpfix F erfolgt über ein anwenderfreundliches Comfort-Schaltgerät mit mehrzeiliger Displayanzeige und integriertem Selbstdiagnosesystem (SDS). Die Niveauerfassung erfolgt optisch über eine Sonde mit Schutzart IP 68 (3m/48h), die auch unter Wasser zuverlässig arbeitet. Optional kann die Steuerung über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden. Zudem sind Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle möglich. Weitere Funktionen umfassen eine USB-Schnittstelle, Batteriepufferung und ein Logbuch zur Betriebsdatenerfassung. Die erforderliche Absicherung des Schaltgeräts beträgt C 16 A.

Welche baulichen Merkmale zeichnen die Pumpfix F aus?

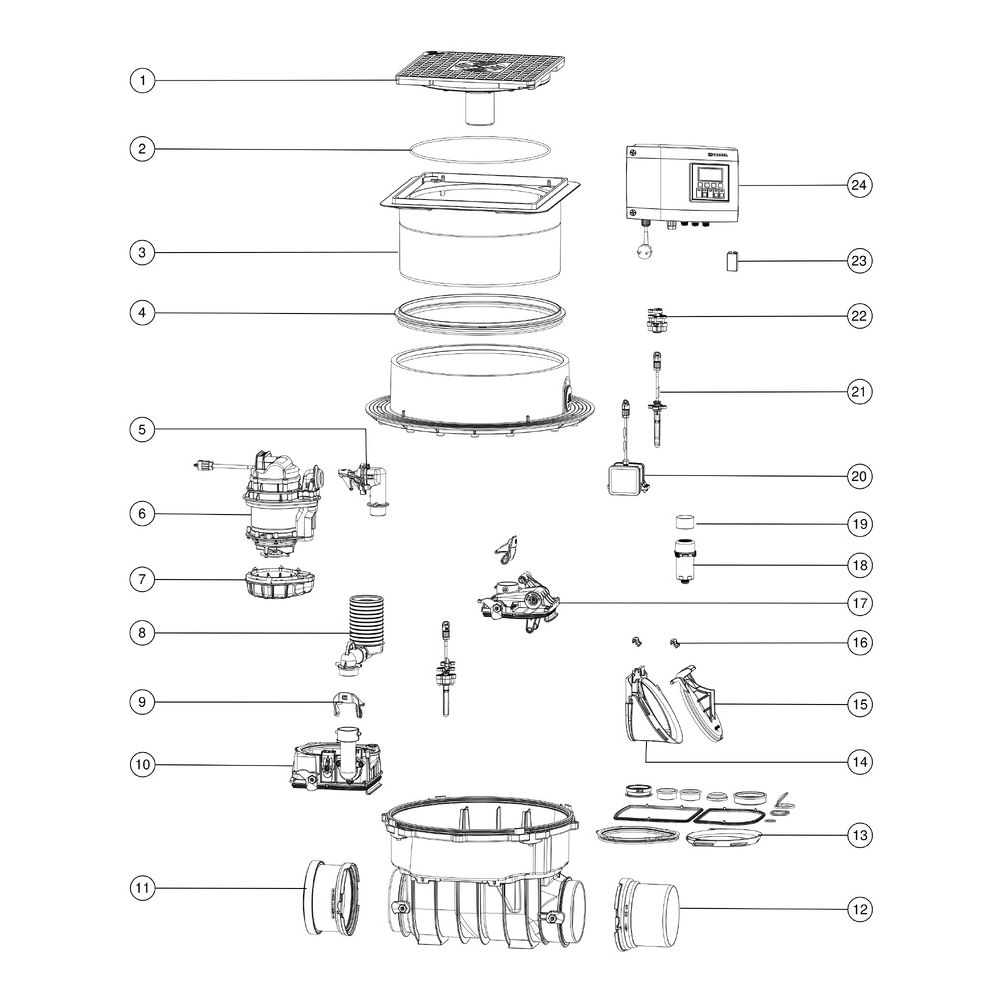

Die Kessel Pumpfix F Rückstaupumpanlage ist für den Einbau in die Bodenplatte vorgesehen und zeichnet sich durch eine robuste Konstruktion aus. Die Abdeckung besteht aus schwarzem Kunststoff und ist als Abdeckplatte mit Schlitzrost ausgeführt. Sie verfügt über eine Verriegelung mit dem Lock & Lift System und ist für die Belastungsklasse L 15 gemäß EN 1253-1 ausgelegt. Ein integrierter Multistop Geruchsverschluss verhindert das Austreten unangenehmer Gerüche. Die Einbautiefe ist teleskopisch von 516 mm bis 669 mm höhenverstellbar, was eine flexible Anpassung an die bauseitigen Gegebenheiten ermöglicht. Die Anlage ist zudem grundwasserbeständig bis 3000 mm ab Unterkante Bodenteil. Der Außendurchmesser (DA) beträgt 160 mm.

Welche Leistungsdaten und Eigenschaften hat die Pumpe SPZ 1000?

Die überflutbare Pumpe SPZ 1000 arbeitet mit einer Leistung P1 von 1,2 kW und einer Motorausgangsleistung P2 von 0,69 kW. Sie fördert Abwasser mit einer maximalen Förderleistung von 11,5 m³/h und einer maximalen Förderhöhe von 10 m bei einer Drehzahl von 2800 U/min. Die Pumpe ist für eine dauerhafte Förderguttemperatur von bis zu 40 °C ausgelegt und verfügt über eine integrierte Temperaturüberwachung. Die Schutzart der Pumpe ist IP 68 (3m/48h), was einen Betrieb unter Wasser bis 3 Meter Tiefe für 48 Stunden ermöglicht. Die Betriebsspannung beträgt 230 V und der Nennstrom 5,2 A.

Technische Daten

• Nennweite (DN): 150
• Außendurchmesser (DA): 160 mm
• Leistung P1: 1,2 kW
• Leistung P2: 0,69 kW
• Max. Förderleistung: 11,5 m³/h
• Max. Förderhöhe: 10 m
• Drehzahl: 2800 U/min
• Schutzart Pumpe: IP 68 (3m/48h)
• Einbautiefe: 516 - 669 mm
• Belastungsklasse Abdeckung: L 15 (EN 1253-1)

Die Kessel Pumpfix F Rückstaupumpanlage DN 150 bietet eine zuverlässige und technisch ausgereifte Lösung für die Abwasserentsorgung in Gebäuden. Mit ihrer leistungsstarken SPZ 1000 Pumpe, einer maximalen Förderleistung von 11,5 m³/h und einer Förderhöhe von 10 m ermöglicht sie effizienten Betrieb und Schutz vor Rückstau. Das intelligente Schaltgerät mit optischer Niveauerfassung und vielfältigen Anschlussmöglichkeiten sorgt für einen komfortablen und überwachten Betrieb. Die robuste Bauweise und die flexible Einbaumöglichkeit in die Bodenplatte machen sie zu einer langlebigen Investition.

Lieferumfang

• 1x Kessel Pumpfix F Rückstaupumpanlage
• 1x Pumpe SPZ 1000
• 1x Optische Sonde
• 1x Schaltgerät Comfort
