Kessel Staufix Rückstauverschluss SWA DN 100, Bodenplatte befliesbar

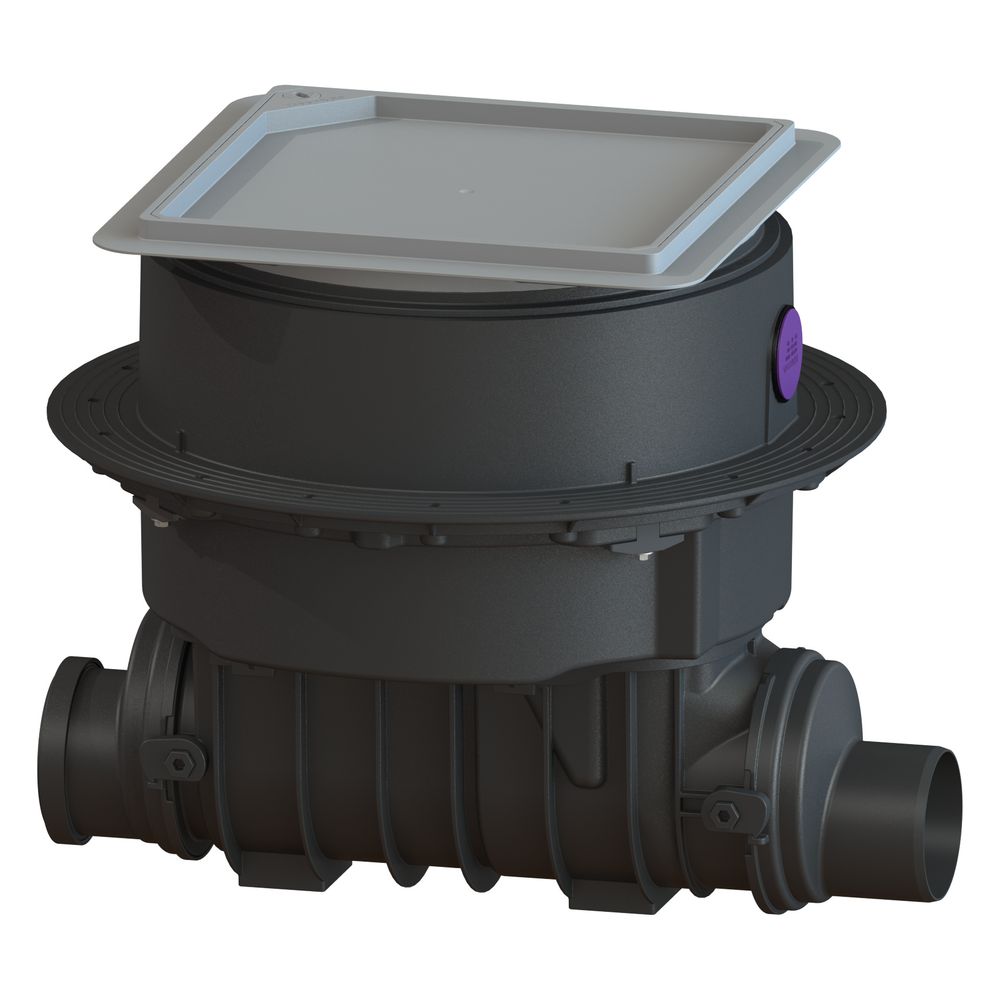

Der Kessel Staufix Rückstauverschluss SWA DN 100 ist eine Premium-Lösung für den zuverlässigen Rückstauschutz von fäkalienfreiem Abwasser. Konzipiert für den Einbau in die Bodenplatte, verfügt dieses Modell über zwei mechanische Rückstauklappen, von denen eine zusätzlich als handverriegelbarer Notverschluss dient. Die befliesbare Abdeckplatte ermöglicht eine nahtlose Integration in den Fußboden.

Wie schützt der Staufix SWA vor Rückstau?

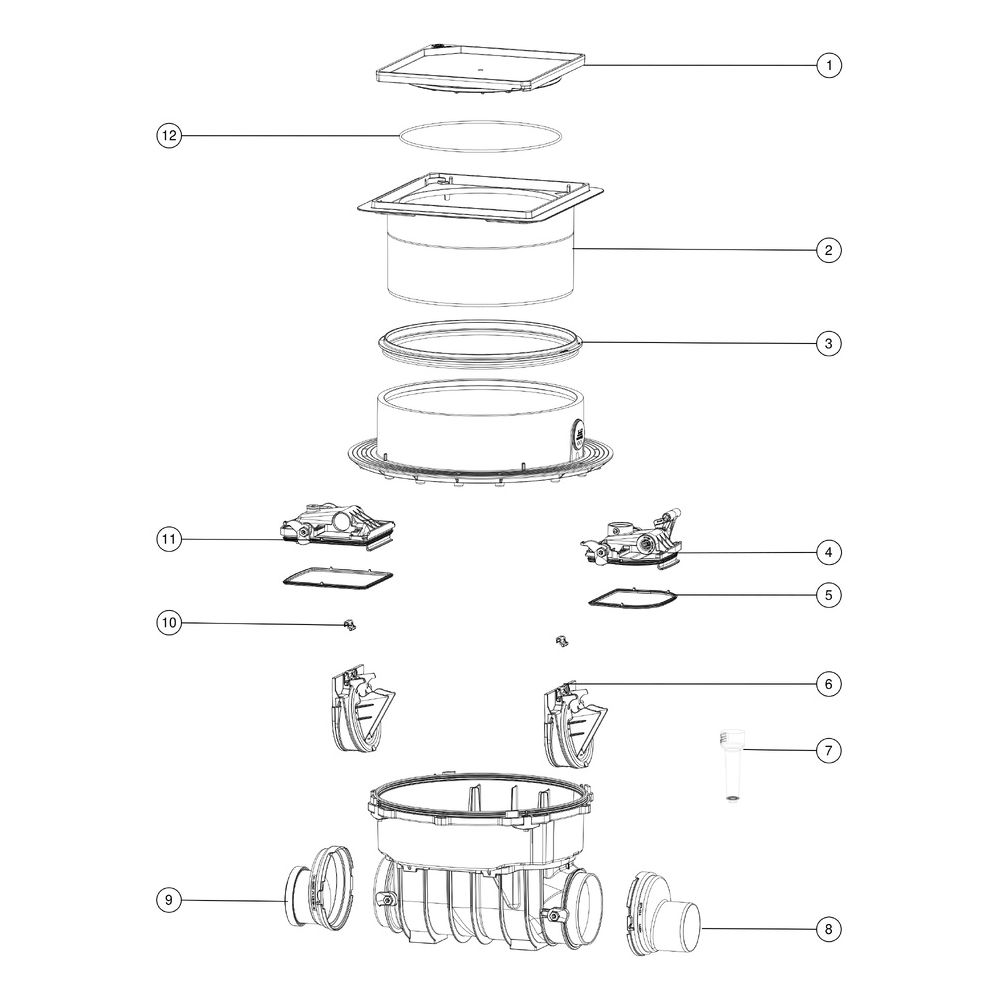

Der Rückstauverschluss ist mit zwei mechanischen Klappen ausgestattet, die bei Rückstau im Abwassersystem selbsttätig schließen und so das Zurückfließen von fäkalienfreiem Abwasser effektiv verhindern. Eine dieser Klappen kann zusätzlich manuell verriegelt werden, um als Notverschluss zu fungieren. Diese doppelte Sicherung entspricht dem Rückstauschutz Typ 2 und bietet somit einen hohen Grad an Sicherheit. Das modulare KESSEL-Baukastensystem ermöglicht zudem eine spätere Umrüstung zu einem Premium-Rückstauverschluss Staufix FKA oder einer Rückstaupumpanlage Pumpfix F.

Welche Einbauoptionen und Abmessungen sind zu beachten?

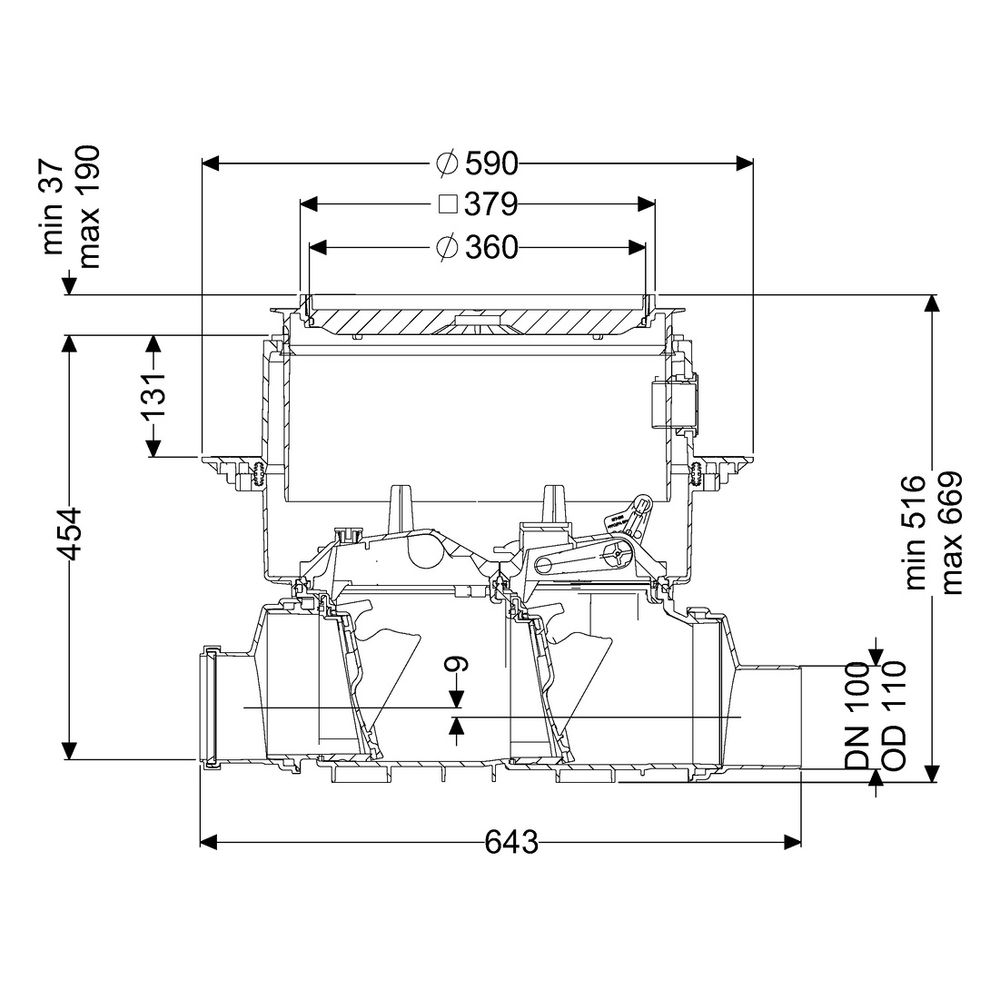

Der Staufix SWA ist speziell für den Einbau in die Bodenplatte konzipiert und wird installationsfertig geliefert, wobei die Verbindungsteile bauseits anzuschließen sind. Er ist für den Anschluss an Kunststoffrohre mit einer Nennweite von DN 100 und einem Rohraußendurchmesser von 110 mm geeignet. Ein teleskopisches Aufsatzstück erlaubt eine flexible Anpassung der Einbautiefe von 516 mm bis 669 mm. Der Gefällesprung beträgt 9 mm. Die Stutzen sind als Spitzende und Muffe ausgeführt. Das Aussparungsmaß für die Bodenplatte beträgt 750 mm in Breite und Länge.

Merkmale der befliesbaren Abdeckung

Die Abdeckung des Rückstauverschlusses besteht aus Kunststoff und ist befliesbar, was eine optisch ansprechende und bodengleiche Integration in den Wohn- oder Gewerbebereich ermöglicht. Sie ist mit dem Verriegelungssystem Lock & Lift ausgestattet, das eine einfache Handhabung sicherstellt. Mit einer Belastungsklasse von K 3 nach EN 1253-1 ist die Abdeckung für Bereiche mit geringer Belastung geeignet und tagwasserdicht. Die Abdeckplatte misst 366 mm in Breite und Länge und ist für eine maximale Bodenbelaghöhe von 16 mm ausgelegt.

Technische Daten

• Nennweite (DN): 100
• Außendurchmesser (DA): 110 mm
• Anzahl mechanische Rückstauklappen: 2
• Abwasserart: fäkalienfrei
• Belastungsklasse: K 3 (EN 1253-1)
• Einbautiefe: 516 - 669 mm
• Gewicht netto: 15,2 kg
• Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm
• Bodenbelaghöhe max.: 16 mm
• Rückstauschutz: Typ 2

Der Kessel Staufix Rückstauverschluss SWA DN 100 bietet mit seinen zwei mechanischen Klappen und der handverriegelbaren Notverschlussfunktion einen zuverlässigen Schutz vor Rückstau von fäkalienfreiem Abwasser. Die befliesbare Abdeckplatte mit Lock & Lift Verriegelung und die Belastungsklasse K 3 ermöglichen eine flexible und sichere Integration in Bodenplatten. Mit einer Einbautiefe von 516 mm bis 669 mm und einer Grundwasserbeständigkeit von 3000 mm ist das installationsfertige Produkt vielseitig einsetzbar für Kunststoffrohre mit DN 100.
