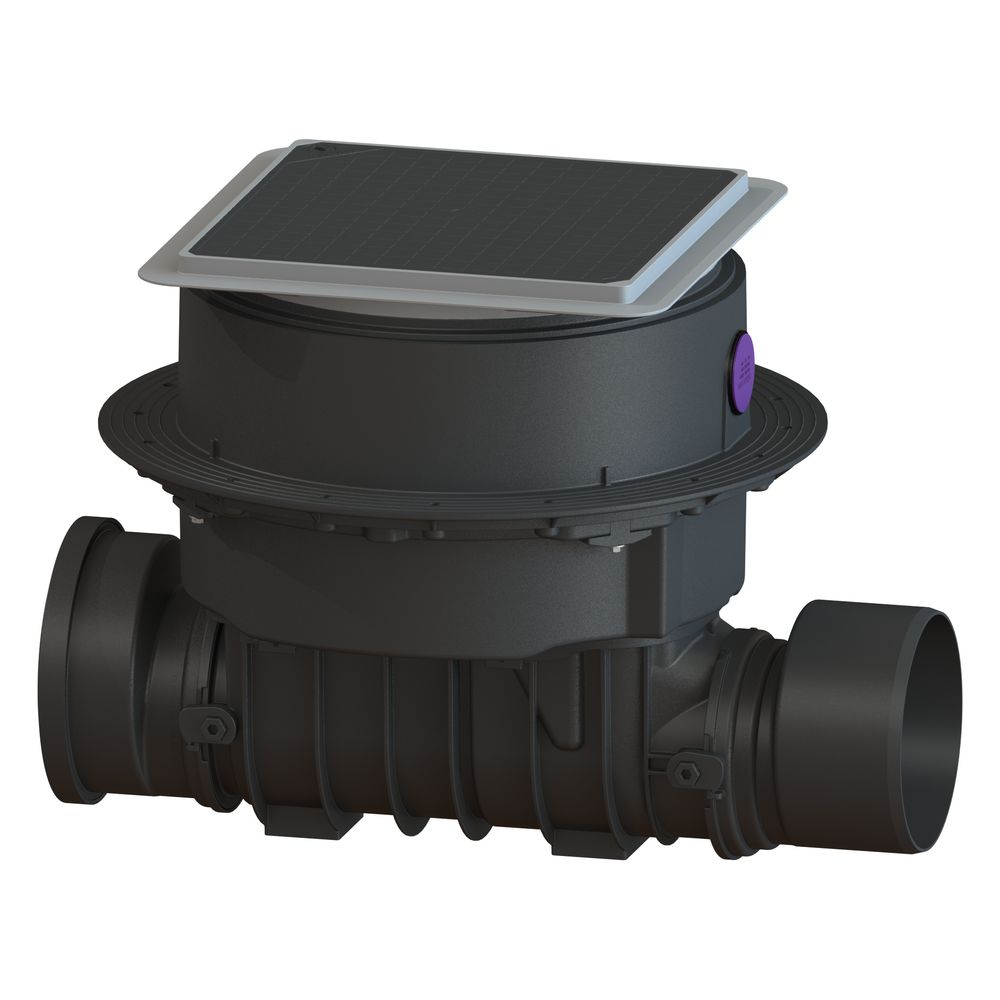

Kessel Staufix Rückstauverschluss SWA DN 200, Bodenplatte Schwarz

Der Kessel Staufix Rückstauverschluss SWA DN 200 mit Bodenplatte in Schwarz ist eine Premium-Lösung für den zuverlässigen Rückstauschutz von fäkalienfreiem Abwasser. Er ist für den Einbau in die Bodenplatte konzipiert und verfügt über zwei mechanische Rückstauklappen, von denen eine als handverriegelbarer Notverschluss dient. Die robuste Abdeckplatte in Schwarz ist mit einer Lock & Lift Verriegelung ausgestattet und entspricht der Belastungsklasse L 15 nach EN 1253-1. Das System bietet eine hohe Betriebssicherheit und ist nach Norm EN 13564 zertifiziert.

Wie schützt der Staufix SWA vor Rückstau?

Der Rückstauverschluss ist mit zwei unabhängigen mechanischen Klappen ausgestattet, die bei Rückstau selbsttätig schließen und so das Zurückfließen von Abwasser effektiv verhindern. Eine der Klappen kann zusätzlich manuell als Notverschluss verriegelt werden, um bei Bedarf eine erhöhte Absicherung zu ermöglichen. Diese Konstruktion ist speziell für fäkalienfreies Abwasser ausgelegt und bietet zuverlässigen Schutz vom Typ 2 gemäß EN 13564.

Welche Einbau- und Anpassungsmöglichkeiten bietet das System?

Der Staufix SWA ist für den Einbau in die Bodenplatte vorgesehen und wird installationsfertig geliefert, wobei die Verbindungsteile bauseits anzuschließen sind. Er ist für Kunststoffrohre mit einer Nennweite von DN 200 und einem Rohraußendurchmesser von 200 mm geeignet. Die Einbautiefe lässt sich dank des teleskopischen Aufsatzstücks flexibel zwischen 516 mm und 669 mm anpassen. Die Stutzen sind mit Spitzende und Muffe ausgeführt, was die Montage vereinfacht.

Welche Materialien und Abmessungen zeichnen den Rückstauverschluss aus?

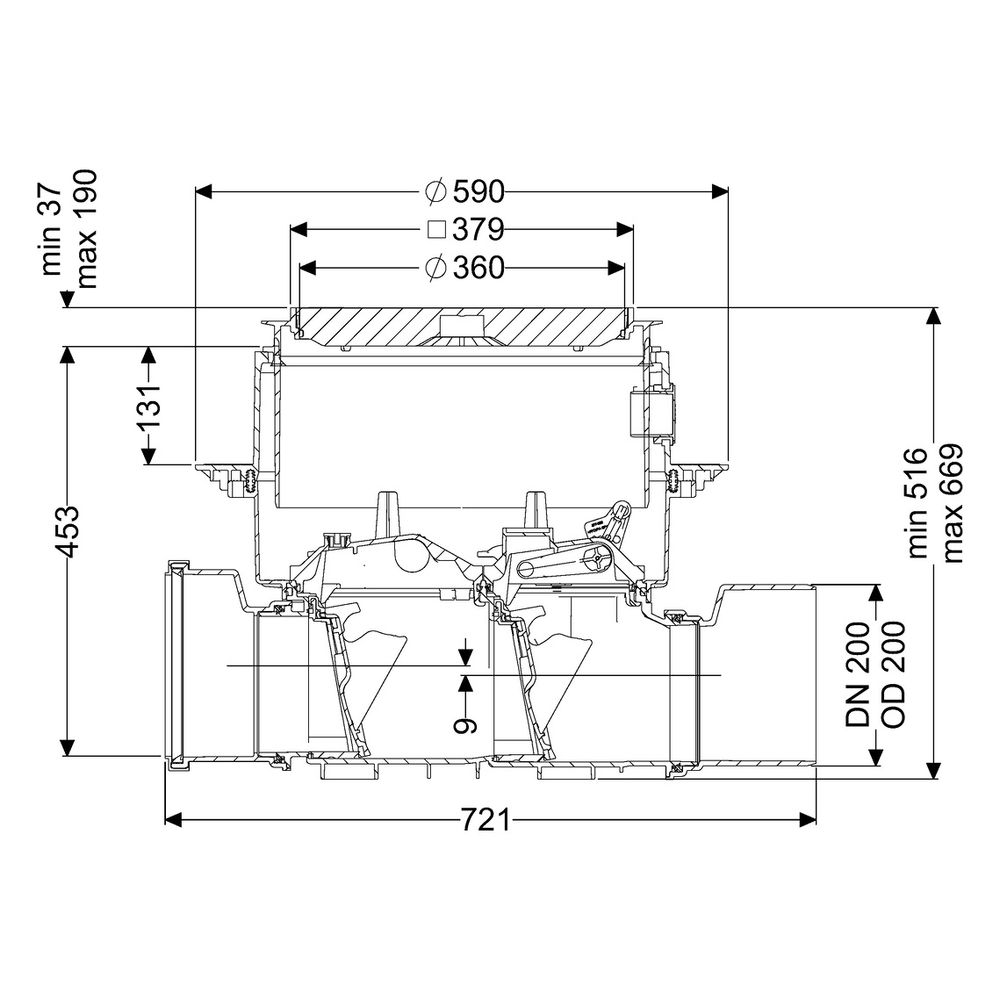

Die Abdeckplatte des Rückstauverschlusses besteht aus schwarzem Kunststoff und misst 366 mm in Länge und Breite. Sie ist mit einer Lock & Lift Verriegelung versehen und tagwasserdicht. Das Nettogewicht des Geräts beträgt 13,5 kg. Der Rückstauverschluss ist grundwasserbeständig bis 3000 mm ab der Unterkante des Bodenteils und weist einen Gefällesprung von 9 mm auf. Die Gesamtlänge beträgt 720 mm und die Breite 590 mm.

Welche Erweiterungen sind mit dem KESSEL-Baukastensystem möglich?

Das modulare KESSEL-Baukastensystem ermöglicht eine einfache Umrüstung bestehender Anlagen. Der Staufix SWA Rückstauverschluss kann problemlos zum Premium-Rückstauverschluss Staufix FKA oder zur Rückstaupumpanlage Pumpfix F erweitert werden. Dies bietet Flexibilität bei der Anpassung an unterschiedliche Anforderungen und steigert die Nutzbarkeit der Installation.

Technische Daten

• Nennweite (DN): 200
• Außendurchmesser (DA): 200 mm
• Hydraulik: Entspricht DN 150
• Abwasserart: Fäkalienfrei
• Anzahl mechanischer Rückstauklappen: 2
• Notverschluss: Ja
• Einbausituation: In die Bodenplatte
• Einbautiefe: 516 - 669 mm
• Belastungsklasse: L 15 (EN 1253-1)
• Gewicht netto: 13,5 kg
• Grundwasserbeständigkeit: 3000 mm ab Unterkante Bodenteil

Der Kessel Staufix Rückstauverschluss SWA DN 200 bietet eine zuverlässige und flexible Lösung für den Rückstauschutz von fäkalienfreiem Abwasser. Mit seinen zwei mechanischen Rückstauklappen, dem integrierten Notverschluss und der Anpassungsfähigkeit an verschiedene Einbautiefen durch das teleskopische Aufsatzstück, stellt er eine sichere Entwässerung sicher. Die robuste Konstruktion und die Belastungsklasse L 15 sorgen für eine langlebige Funktion im Bereich der Bodenplatte.
