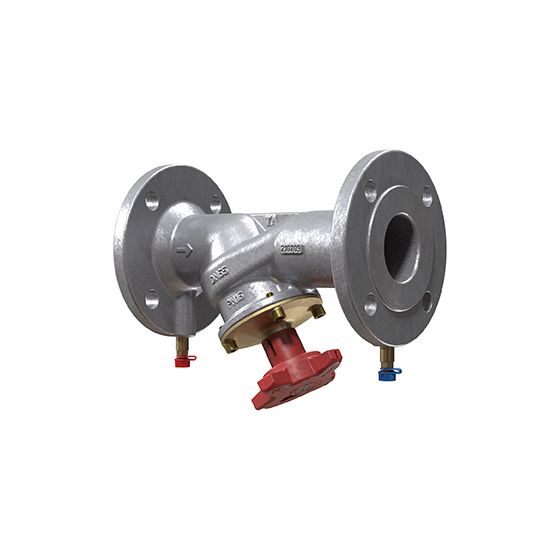

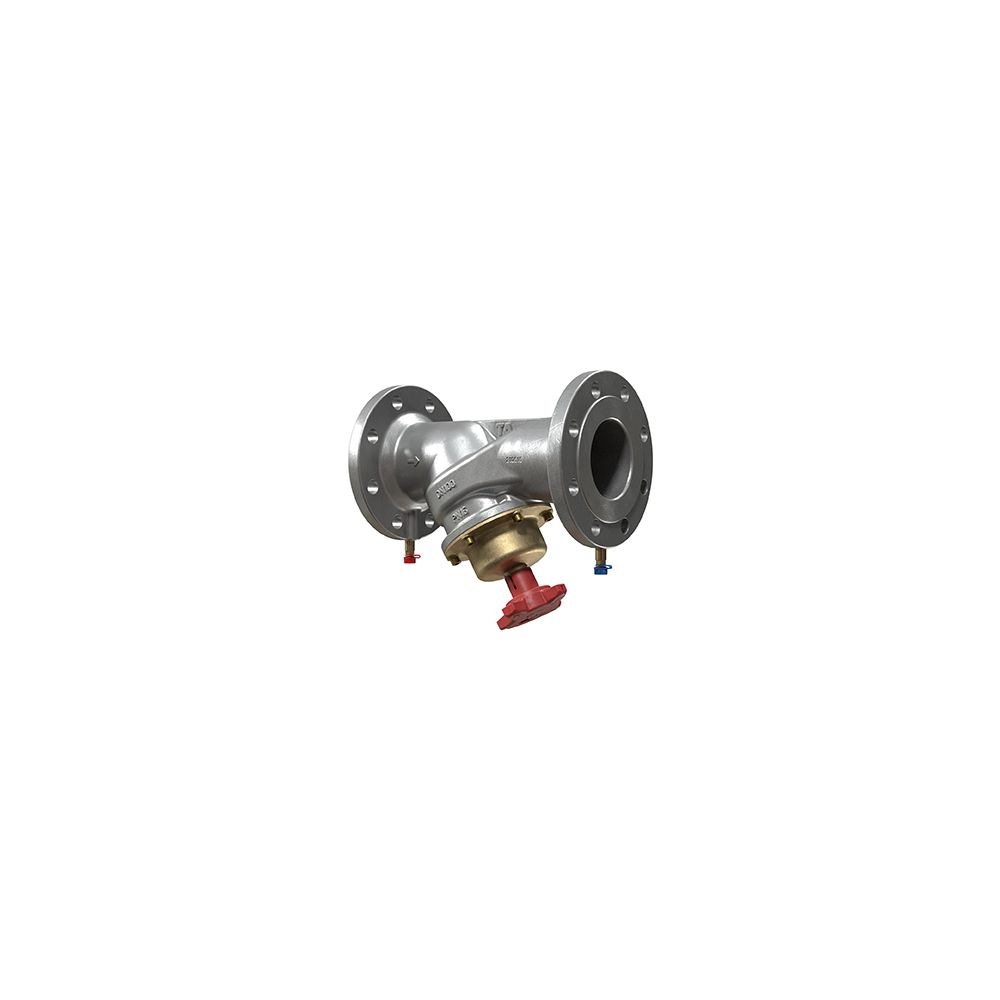

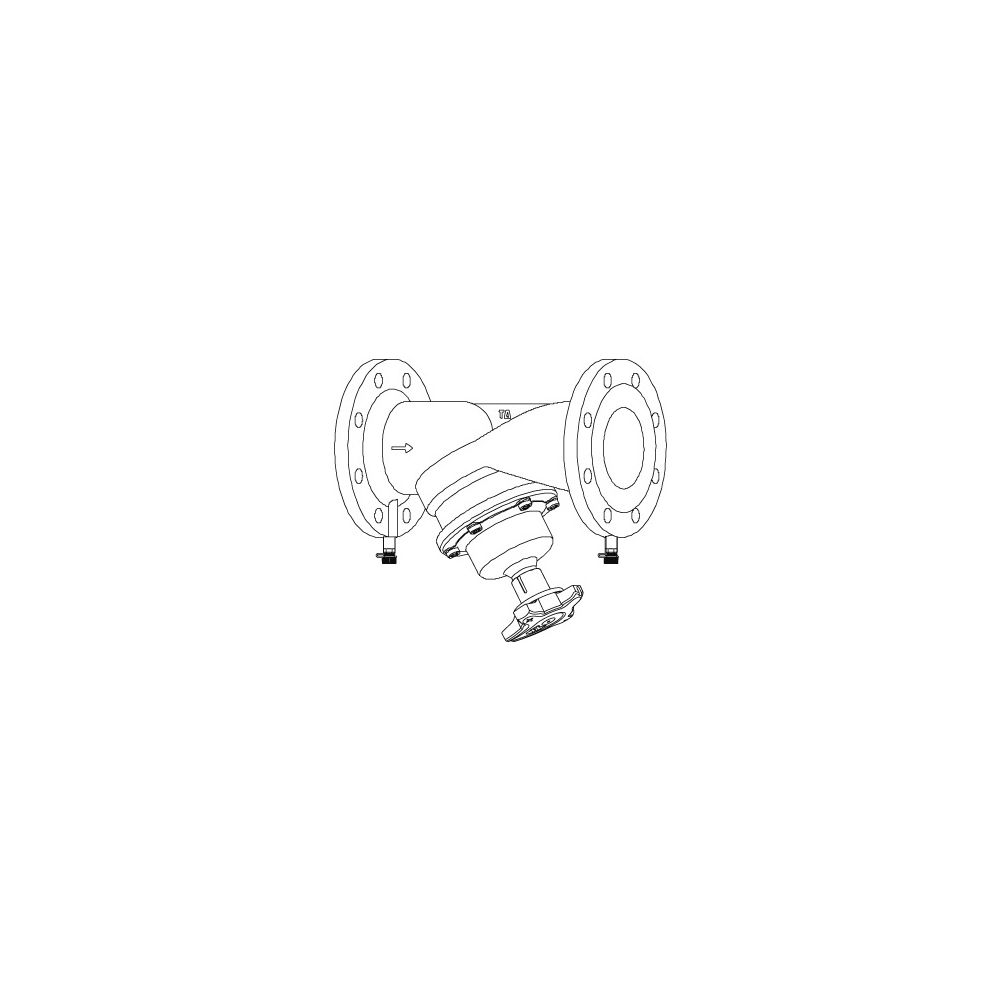

IMI TA Strangregulierventil STAF, Nennweite DN 125 Nenndruck PN 16, Flanschanschluss

Das IMI TA Strangregulierventil STAF mit Flanschanschluss, Nenndurchmesser DN 125 und Nenndruck PN 16 ist ein manuell bedienbares Einregulierungsventil. Es ist optimal für den statischen hydraulischen Abgleich auf der Sekundärseite in Heizungs-, Klima- und Industrieanlagen geeignet und bietet höchste Genauigkeit für hydraulische Systeme.

Wie ist das IMI TA Strangregulierventil STAF konstruiert?

Das Gehäuse des Strangregulierventils besteht aus Grauguss EN-GJL-250 (GG 25). Die Innengarnitur ist aus korrosionsbeständigem und entzinkungsresistentem AMETAL-C gefertigt. Das Ventil ist in Schrägsitzbauweise ausgeführt und verfügt über eine nichtsteigende Spindel mit abzugsicherem Ventilkegel sowie eine O-Ring-Abdichtung. Der Ventilkegel ist druckentlastet. Der Oberflächenschutz ist beschichtet. Eine Spindelverlängerung für DN 65-150 ist im Lieferumfang enthalten.

Welche Funktionen bietet das IMI TA Strangregulierventil STAF?

Eine stufenlose Voreinstellung wird durch eine Hubbegrenzung ermöglicht und über eine digitale Anzeige im Handrad dargestellt. Das Handrad ist plombierbar, um ungewollte Verstellungen zu verhindern. Selbstdichtende Messnippel, die zweifach dichtend ausgeführt sind, dienen der präzisen Druckverlust- beziehungsweise Durchflussmessung. Alle Bedienungselemente sind auf der Handradseite angeordnet, was die Handhabung vereinfacht. Für die Bedienung ist kein Spezialwerkzeug erforderlich. Das Ventil ist für Handbedienung geeignet und verfügt über einen Standanzeiger sowie einen Messanschluss.

Für welche Anwendungen ist das IMI TA Strangregulierventil STAF geeignet?

Das Strangregulierventil ist speziell für den Einsatz in Heizungs-, Klima- und Industrieanlagen konzipiert. Es ist für Heizungswasser geeignet und kann in einem Betriebstemperaturbereich von -10 °C bis +120 °C eingesetzt werden. Der Nenndruck beträgt PN 16 und die Anschlussart ist Flansch. Das Ventil ist nicht für warmes Trinkwasser oder Leitungswasser vorgesehen und verfügt weder über ein Thermometer noch über ein Entleerungsventil oder verlängerte Messnippel. Eine motorische Steuerung ist nicht vorgesehen.

Technische Daten

• Nenndurchmesser: DN 125
• Nenndruck: PN 16
• Kvs-Wert: 294
• Betriebstemperatur: -10 °C bis +120 °C
• Werkstoff Gehäuse: Gusseisen EN-GJL-250 (GG 25)
• Anschlussart: Flansch
• Hydraulischer Abgleich: statisch

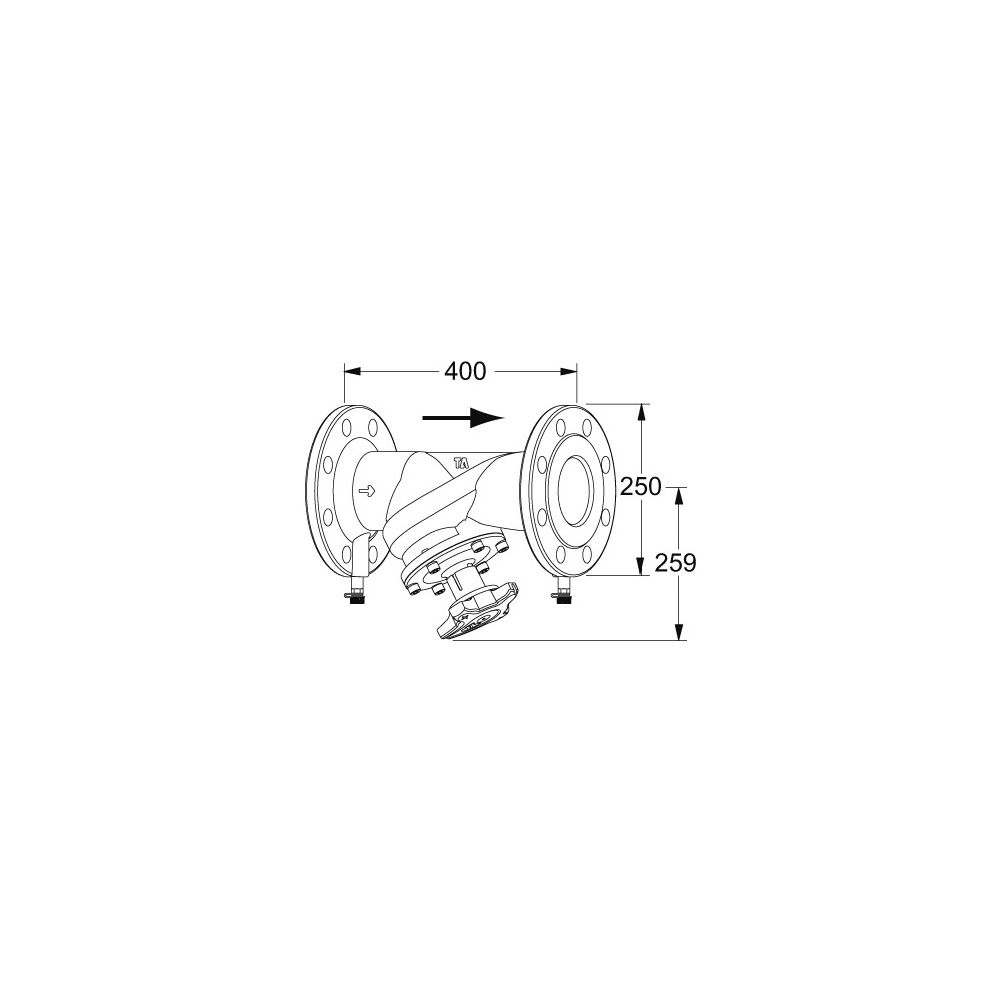

• Bedienhöhe: 259
• Durchmesser Handrad: 120
• Winkel der Spindel: 45

Das IMI TA Strangregulierventil STAF (DN 125, PN 16) ist eine präzise Lösung für den statischen hydraulischen Abgleich in anspruchsvollen Heizungs-, Klima- und Industrieanlagen. Mit einem Kvs-Wert von 294 und einem breiten Betriebstemperaturbereich von -10 °C bis +120 °C ermöglicht es eine effiziente und zuverlässige Systemregelung. Die robuste Bauweise aus Grauguss und die durchdachte Funktionalität mit digitaler Voreinstellung und Messnippeln tragen zu einer hohen Betriebssicherheit bei.
