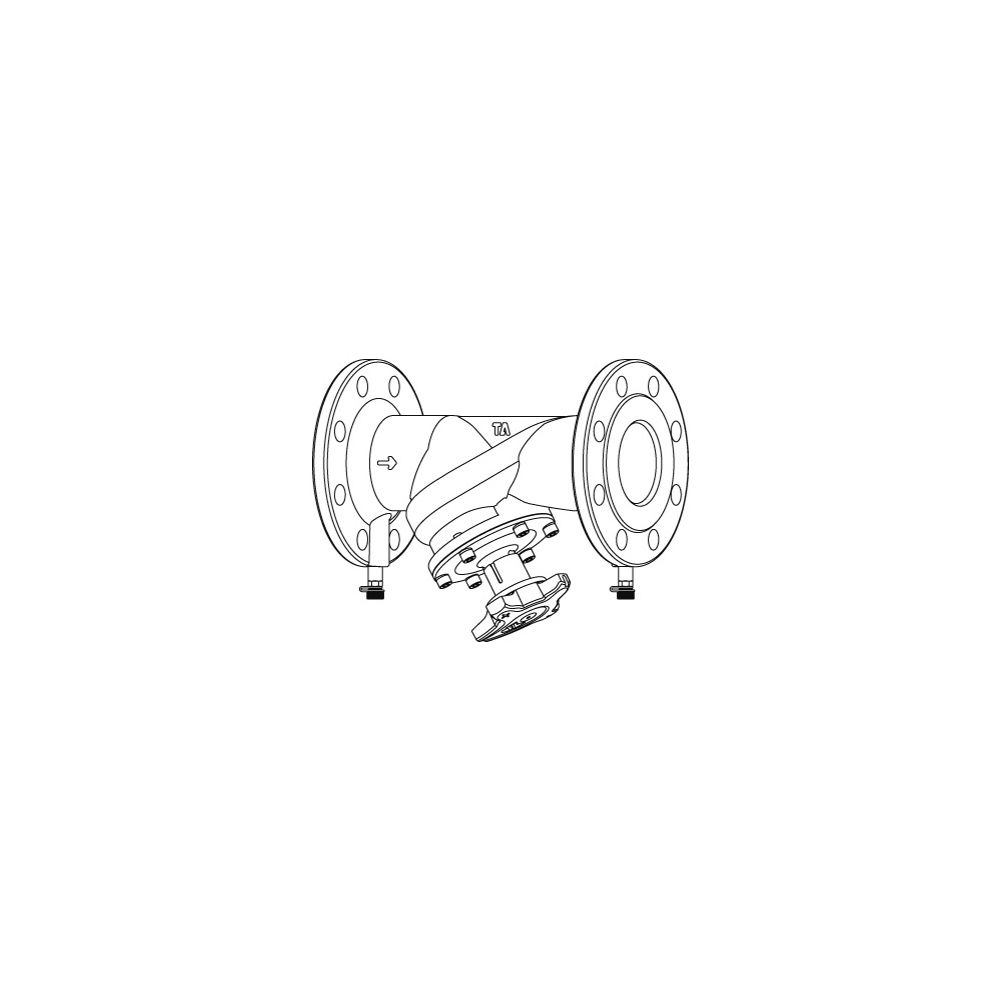

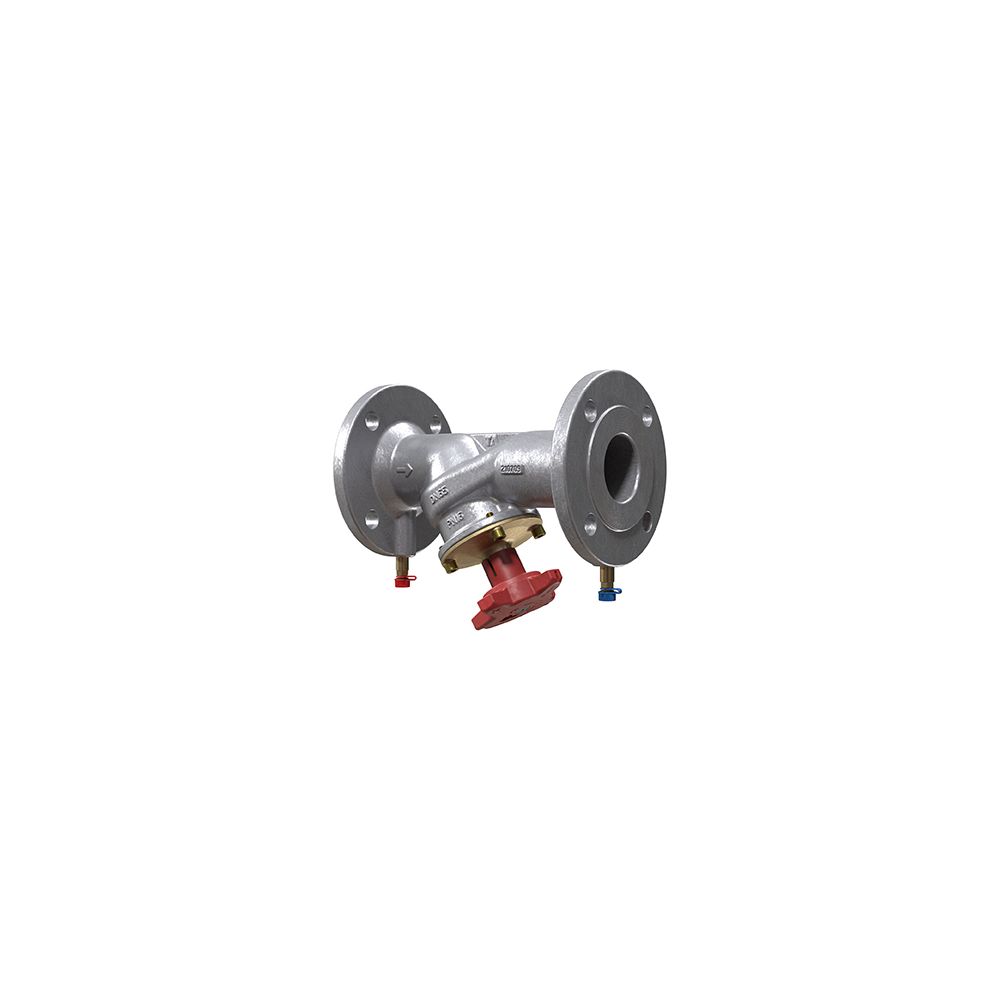

IMI TA Strangregulierventil STAF, Nennweite DN 65 Nenndruck PN 16, Flanschanschluss

Das IMI TA Strangregulierventil STAF mit Flanschanschluss in Nennweite DN 65 und Nenndruck PN 16 ist ein präzises Einregulierungsventil für hydraulische Systeme. Es ist optimal für die Sekundärseite in Heizungs- und Kältesystemen sowie für Heizungs-, Klima- und Industrieanlagen geeignet und bietet höchste Genauigkeit für den statischen hydraulischen Abgleich.

Welche Konstruktionsmerkmale zeichnen das STAF Strangregulierventil aus?

Das Strangregulierventil ist in Schrägsitzbauweise gefertigt und verfügt über ein Gehäuse aus Grauguss EN-GJL-250 (GG 25). Die Innengarnitur besteht aus korrosionsbeständigem, entzinkungsresistentem AMETAL-C, was eine hohe Langlebigkeit und Zuverlässigkeit im Betrieb ermöglicht. Der Oberflächenschutz ist beschichtet. Eine nichtsteigende Spindel mit abzugsicherem Ventilkegel und O-Ring-Abdichtung trägt zur Betriebssicherheit bei. Der Winkel der Spindel beträgt 45 Grad.

Wie erfolgt die präzise Einstellung und Messung am Ventil?

Eine stufenlose Voreinstellung wird durch eine Hubbegrenzung ermöglicht und ist über eine digitale Anzeige im Handrad ablesbar. Die Einstellung kann plombiert werden, um unbeabsichtigte Änderungen zu verhindern. Für die Druckverlust- und Durchflussmessung sind selbstdichtende Messnippel (2-fach dichtend) integriert. Alle Bedienungselemente sind auf der Handradseite angeordnet, was die Handhabung vereinfacht. Das Ventil ist für die Handbedienung geeignet und verfügt über einen Standanzeiger sowie einen Messanschluss.

Für welche Anwendungen ist das Strangregulierventil geeignet?

Das IMI TA STAF Strangregulierventil ist speziell für den statischen hydraulischen Abgleich in Heizungs-, Klima- und Industrieanlagen konzipiert. Es ist für den Einsatz mit Heizungswasser geeignet und deckt einen breiten Mediumtemperaturbereich von -10 °C bis +120 °C ab. Mit einem Nenndruck von PN 16 und einem Nenndurchmesser von DN 65 ist es für vielfältige Anwendungen in der Gebäudetechnik einsetzbar.

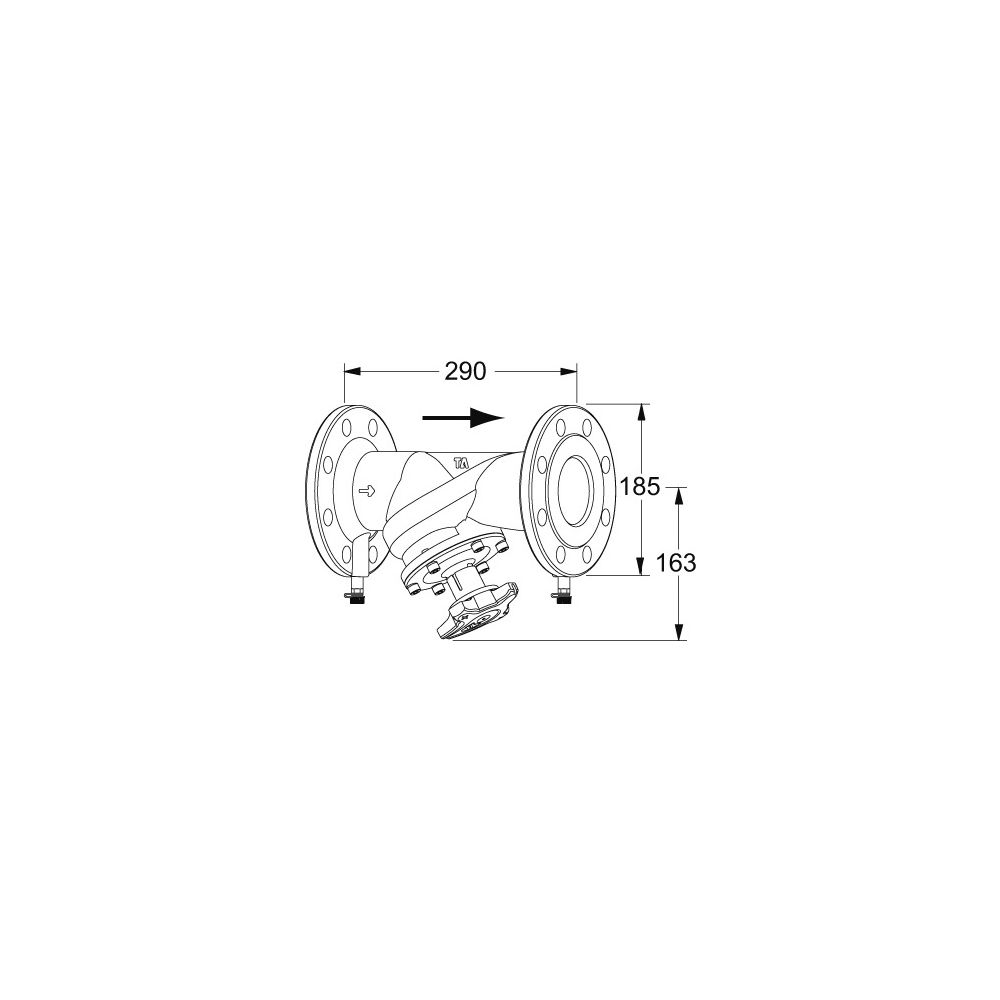

Technische Daten

• Nenndurchmesser: DN 65
• Nenndruck: PN 16
• Anschlussart: Flansch
• Werkstoff Gehäuse: Gusseisen EN-GJL-250 (GG 25)
• Mediumtemperatur (Dauerbetrieb): -10 °C bis +120 °C
• Kvs-Wert: 85
• Bedienhöhe: 163
• Durchmesser Handrad: 120
• Winkel der Spindel: 45
• Hydraulischer Abgleich: statisch

Das IMI TA Strangregulierventil STAF bietet eine zuverlässige und präzise Lösung für den hydraulischen Abgleich in komplexen Systemen. Mit seinem robusten Graugussgehäuse, der stufenlosen Voreinstellung und der Eignung für Heizungswasser bei Temperaturen von -10 °C bis +120 °C und einem Nenndruck von PN 16 ist es eine langlebige Komponente für effiziente Anlagen.

Lieferumfang

• 1x IMI TA Strangregulierventil STAF
• 1x Spindelverlängerung
