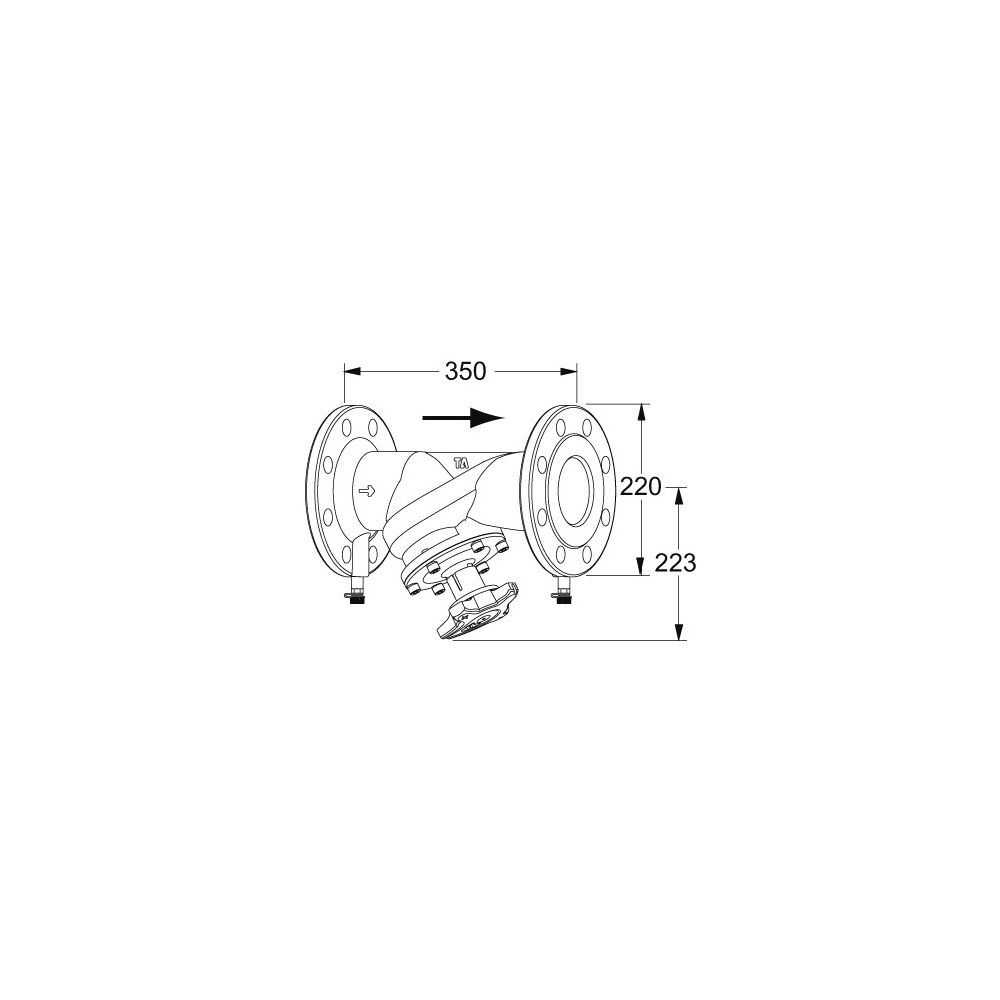

IMI TA Strangregulierventil STAF, Nennweite DN 100 Nenndruck PN 16, Flanschanschluss

Das IMI TA Strangregulierventil STAF mit Flanschanschluss, Nenndurchmesser DN 100 und Nenndruck PN 16, ist ein präzises Einregulierungsventil für hydraulische Systeme. Es ist optimal für die Sekundärseite in Heizungs- und Kältesystemen geeignet und wird in Heizungs-, Klima- und Industrieanlagen eingesetzt.

Wofür ist das Strangregulierventil STAF geeignet?

Der STAF von IMI TA dient der Einregulierung in hydraulischen Systemen. Es ist in Schrägsitzbauweise konzipiert und optimal für die Sekundärseite in Heizungs- und Kältesystemen geeignet. Das Ventil wird für Heizungs-, Klima- und Industrieanlagen eingesetzt und ist für Heizungswasser ausgelegt. Eine Verwendung für warmes Trinkwasser oder Leitungswasser ist nicht vorgesehen.

Wie erfolgt die präzise Einstellung und Messung?

Die stufenlose Voreinstellung des Ventils erfolgt durch eine Hubbegrenzung und ist über eine digitale Anzeige im Handrad ablesbar sowie plombierbar. Alle Bedienungselemente sind auf der Handradseite angeordnet. Für die Druckverlust- beziehungsweise Durchflussmessung sind selbstdichtende Messnippel (zweifach dichtend) mit Messanschluss am Ventil vorhanden. Die nichtsteigende Spindel ist mit einem abzugsicheren Ventilkegel und einer O-Ring-Abdichtung ausgestattet. Ein druckentlasteter Ventilkegel trägt zur zuverlässigen Funktion bei.

Welche Bauweise und Temperaturbereiche sind angegeben?

Das geflanschte Einregulierungsventil ist aus Grauguss EN-GJL-250 (GG 25) gefertigt und beschichtet. Die Innengarnitur besteht aus korrosionsbeständigem, entzinkungsresistentem AMETAL-C. Die Betriebstemperatur im Dauerbetrieb ist von -10 °C bis +120 °C angegeben. Für die Installation ist kein Spezialwerkzeug erforderlich.

Technische Daten

• Nenndurchmesser: DN 100
• Nenndruck: PN 16
• Anschluss: Flansch
• Werkstoff Gehäuse: Gusseisen GG 25 (GJL-250)
• Mediumtemperatur (Dauerbetrieb): -10 °C bis +120 °C
• Kvs-Wert: 185
• Hydraulischer Abgleich: statisch
• Geeignet für: Heizungswasser
• Mit Messanschluss: ja
• Durchmesser Handrad: 120

Das IMI TA Strangregulierventil STAF bietet eine zuverlässige Lösung für den statischen hydraulischen Abgleich in Heizungs-, Klima- und Industrieanlagen. Mit seinem Nenndurchmesser von DN 100, der Druckstufe PN 16 und einem Kvs-Wert von 185 ermöglicht es eine präzise Regelung und Messung des Durchflusses. Die robuste Bauweise aus Grauguss und die einfache Handhabung durch die digitale Anzeige im Handrad stellen eine effiziente Funktion sicher.

Lieferumfang

• 1x IMI TA Strangregulierventil STAF
• 1x Spindelverlängerung
