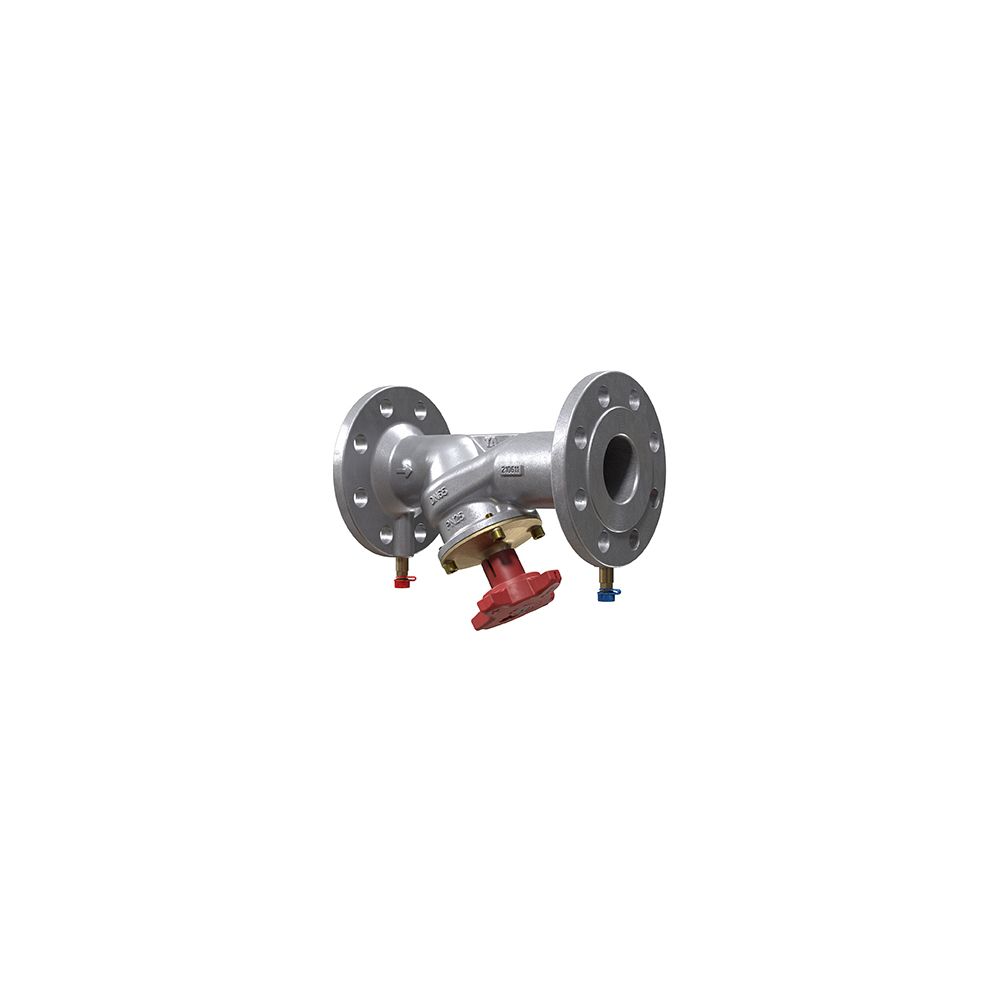

IMI TA Strangregulierventil STAF, Nennweite DN 80 Nenndruck PN 16, Flanschanschluss

Das IMI TA Strangregulierventil STAF mit Flanschanschluss in DN 80 und PN 16 ist ein präzises Einregulierungsventil aus Grauguss EN-GJL-250 (GG 25). Es ist speziell für den hydraulischen Abgleich in Heizungs-, Klima- und Industrieanlagen konzipiert und bietet höchste Genauigkeit für hydraulische Systeme auf der Sekundärseite. Die robuste Bauweise und die korrosionsbeständige Innengarnitur aus AMETAL-C stellen eine zuverlässige Funktion sicher.

Welche Materialien und Bauweisen zeichnen das Ventil aus?

Das Strangregulierventil STAF ist in Schrägsitzbauweise gefertigt und verfügt über ein Gehäuse aus Grauguss EN-GJL-250 (GG 25). Die Innengarnitur besteht aus korrosionsbeständigem und entzinkungsresistentem AMETAL-C, was eine lange Lebensdauer und Beständigkeit gegenüber verschiedenen Medien ermöglicht. Die Oberfläche des Ventils ist beschichtet, was zusätzlichen Schutz bietet.

Wie erfolgt die Voreinstellung und Messung?

Eine stufenlose Voreinstellung ist durch eine Hubbegrenzung möglich und wird über eine digitale Anzeige im Handrad dargestellt. Diese Voreinstellung ist plombierbar, um Manipulationen zu verhindern. Für die präzise Druckverlust- und Durchflussmessung sind selbstdichtende Messnippel integriert, die eine zweifache Abdichtung aufweisen. Alle Bedienungselemente sind auf der Handradseite angeordnet, was die Handhabung vereinfacht. Ein Standanzeiger ist ebenfalls vorhanden.

Welche Spindeltechnologie wird verwendet?

Das Ventil ist mit einer nichtsteigenden Spindel ausgestattet, die einen abzugsicheren Ventilkegel und eine O-Ring-Abdichtung besitzt. Der Winkel der Spindel beträgt 45 Grad. Diese Konstruktion trägt zur Betriebssicherheit und Dichtheit des Ventils bei. Eine Spindelverlängerung für Nenndurchmesser von DN 65 bis DN 150 ist im Lieferumfang enthalten, was die Installation in verschiedenen Umgebungen erleichtert.

Für welche Anwendungen ist das Ventil geeignet?

Das IMI TA Strangregulierventil STAF ist optimal für den Einsatz in Heizungs-, Klima- und Industrieanlagen geeignet. Es ist speziell für Heizungswasser ausgelegt und kann in einem breiten Mediumtemperaturbereich von -10 °C bis +120 °C betrieben werden. Die Ausführung mit Flanschanschluss und einem Nenndurchmesser von DN 80 sowie einer Druckstufe von PN 16 macht es zu einer vielseitigen Komponente für statische hydraulische Abgleichsysteme. Für die Bedienung ist kein Spezialwerkzeug erforderlich.

Technische Daten

• Nenndurchmesser: DN 80
• Nenndruck: PN 16
• Werkstoff Gehäuse: Gusseisen EN-GJL-250 (GG 25)
• Anschluss: Flansch
• Mediumtemperatur (Dauerbetrieb): -10 °C bis +120 °C
• Kvs-Wert: 123

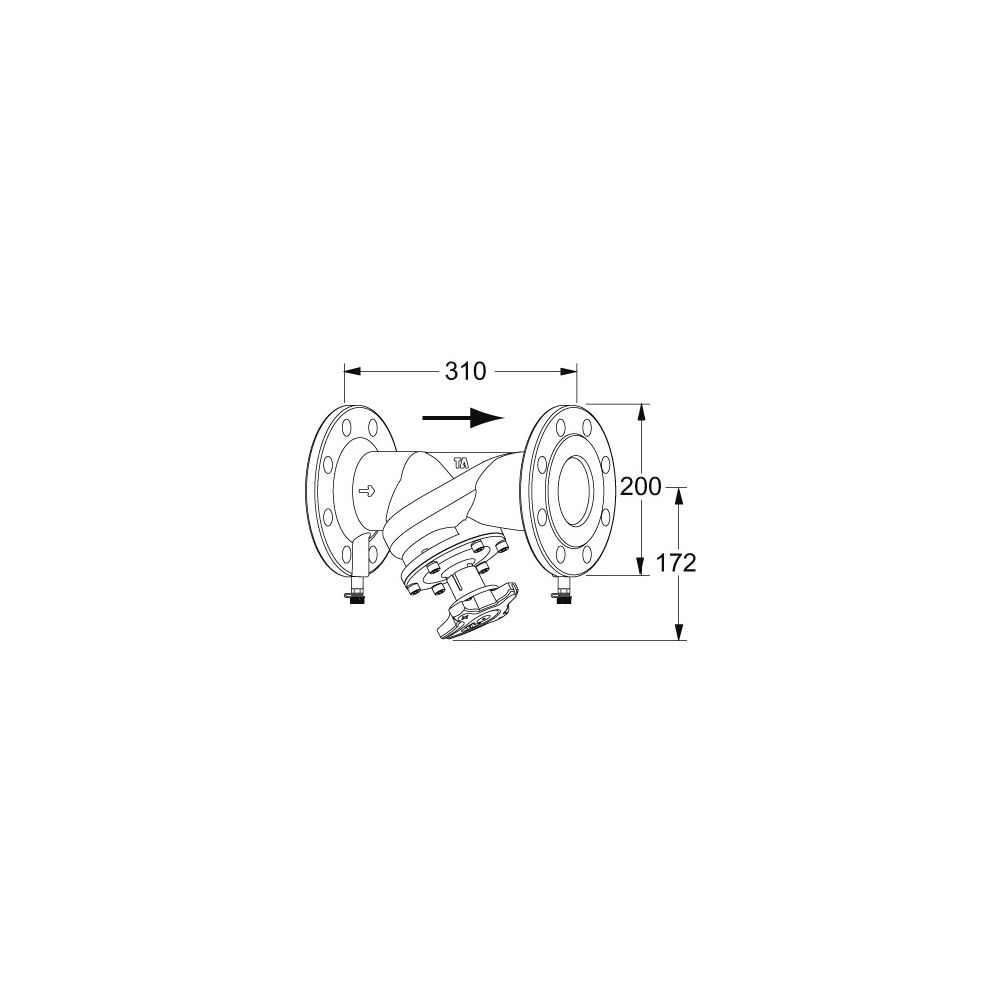

• Bedienhöhe: 172
• Durchmesser Handrad: 120
• Winkel der Spindel: 45
• Hydraulischer Abgleich: statisch

Das IMI TA Strangregulierventil STAF in DN 80 und PN 16 bietet eine präzise und zuverlässige Lösung für den hydraulischen Abgleich in anspruchsvollen Heizungs- und Klimasystemen. Mit seinem robusten Graugussgehäuse, der korrosionsbeständigen Innengarnitur und der digitalen Voreinstellungsanzeige ermöglicht es eine effiziente Systemoptimierung und eine einfache Handhabung. Die breite Betriebstemperaturspanne von -10 °C bis +120 °C unterstreicht die vielseitige Einsetzbarkeit dieses Ventils.
