IMI TA Strangregulierventil STAF, Nennweite DN 150 Nenndruck PN 16, Flanschanschluss

Das IMI TA Strangregulierventil STAF mit Flanschanschluss, Nenndurchmesser DN 150 und Nenndruck PN 16, ist ein präzises Einregulierungsventil für hydraulische Systeme. Es ist optimal für die Sekundärseite in Heizungs- und Kältesystemen sowie für den Einsatz in Heizungs-, Klima- und Industrieanlagen konzipiert. Das Ventil aus robustem Grauguss EN-GJL-250 (GG 25) ermöglicht eine stufenlose Voreinstellung und bietet höchste Genauigkeit.

Welche Eigenschaften zeichnen das IMI TA Strangregulierventil STAF aus?

Das IMI TA Strangregulierventil STAF ist in Schrägsitzbauweise gefertigt und für den Nenndruck PN 16 ausgelegt. Das Gehäuse besteht aus Grauguss EN-GJL-250 (GG 25), während die Innengarnitur aus korrosionsbeständigem und entzinkungsresistentem AMETAL-C gefertigt ist. Diese Materialwahl stellt eine hohe Beständigkeit und Langlebigkeit im Betrieb sicher. Der Ventilkegel ist druckentlastet und die Spindel ist nichtsteigend mit einer O-Ring-Abdichtung und abzugsicherem Ventilkegel ausgeführt. Der Oberflächenschutz ist beschichtet.

Wie erfolgt die präzise Einstellung und Messung?

Die stufenlose Voreinstellung des Strangregulierventils erfolgt durch eine Hubbegrenzung und wird über eine digitale Anzeige im Handrad dargestellt. Die Voreinstellung ist plombierbar, um unbeabsichtigte Änderungen zu verhindern. Für die Druckverlust- und Durchflussmessung sind selbstdichtende Messnippel integriert, die eine zweifache Abdichtung aufweisen. Alle Bedienungselemente sind auf der Handradseite angeordnet, was eine einfache Handhabung ermöglicht. Eine Handbedienung ist vorgesehen, und es ist kein Spezialwerkzeug erforderlich.

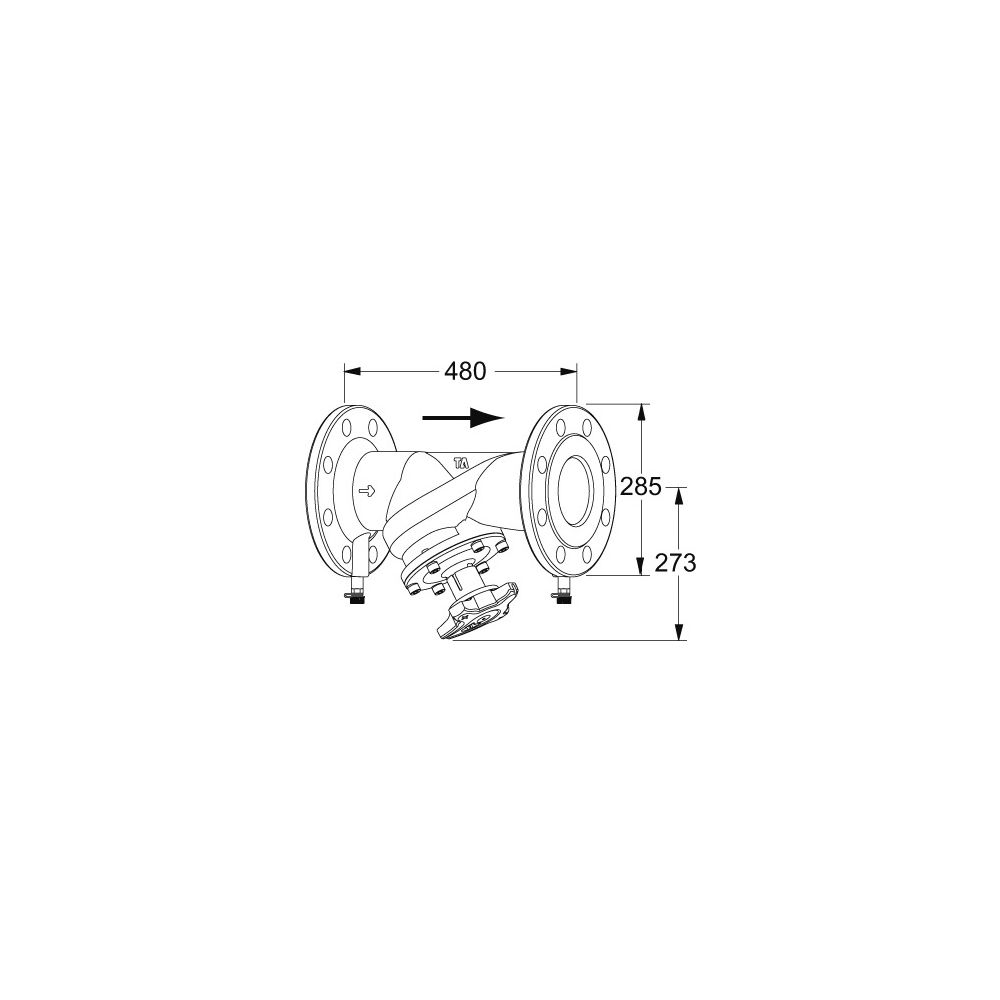

Technische Daten

• Nenndurchmesser: DN 150
• Nenndruck: PN 16
• Werkstoff Gehäuse: Gusseisen EN-GJL-250 (GG 25)
• Werkstoff Innengarnitur: AMETAL-C
• Anschluss: Flansch
• Betriebstemperatur: -10 °C bis +120 °C
• Kvs-Wert: 400
• Durchmesser Handrad: 120
• Bedienhöhe: 273
• Winkel der Spindel: 45

Das IMI TA Strangregulierventil STAF bietet eine zuverlässige Lösung für den statischen hydraulischen Abgleich in Heizungs-, Klima- und Industrieanlagen. Mit seinem Nenndurchmesser von DN 150, dem Nenndruck PN 16 und einem Betriebstemperaturbereich von -10 °C bis +120 °C ermöglicht es eine präzise und stabile Regulierung. Die robuste Bauweise aus Grauguss und die einfache Bedienung durch die digitale Voreinstellung machen es zu einer effizienten Komponente für anspruchsvolle Systeme.

Lieferumfang

• 1x IMI TA Strangregulierventil STAF
• 1x Spindelverlängerung für DN 65-150
