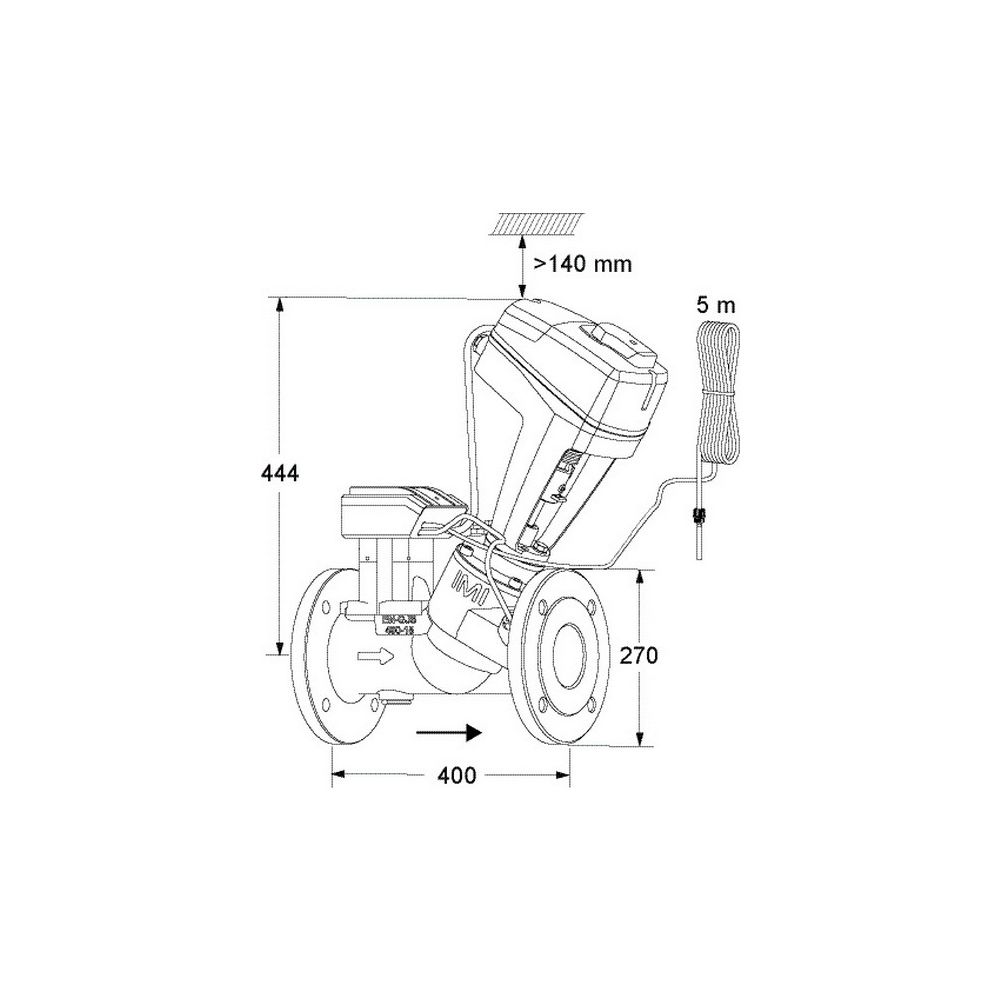

IMI TA Differenzdruckregler TA-Smart-Dp, DN 125 Nenndruck PN 25, elektronisch geregelt

Der elektronische Differenzdruckregler TA-Smart-Dp von IMI TA ist für den Einsatz in Heizungs- und Kälteanlagen konzipiert. Er nutzt eine fortschrittliche Ultraschall-Durchflussmesstechnologie, um den Differenzdruck über die Last konstant zu halten. Dies unterstützt eine hohe Regelautorität und Regelstabilität für nachgeschaltete modulierende Regelventile. Der Regler trägt zudem zur Geräuschbegrenzung bei und vereinfacht den hydraulischen Abgleich.

Wie funktioniert die präzise Regelung des TA-Smart-Dp?

Der TA-Smart-Dp von IMI TA kombiniert Ultraschall-Durchflussmesstechnologie mit einzigartigen Algorithmen des Antriebs, um präzise Regelergebnisse zu erzielen. Er hält den Differenzdruck über die Last konstant, was eine stabile Grundlage für nachgeschaltete modulierende Regelventile schafft. Die kompakte Bauweise und die einfache Parametrierung reduzieren die Einbau- und Inbetriebnahmezeit. Zusätzlich begrenzt das Gerät Geräusche und vereinfacht den hydraulischen Abgleich.

Welche Mess- und Steuerungsfunktionen bietet der Differenzdruckregler?

Der TA-Smart-Dp ermöglicht die Durchfluss-, Temperatur- und Leistungsmessung für Heizungs- und Kälteanlagen. Zu den Funktionen gehören die Voreinstellung des Differenzdrucks über den Verbraucher (delta pL), die Messung (delta pL) sowie das Auslesen von Durchfluss, Leistung, Energie, Vor- und Rücklauftemperatur, delta T und Position. Die Handbetätigung ist über die HyTune App möglich. Das Gerät zeigt Betriebsart, Status und Position an und verfügt über Ventilblockierschutz, Ventilblockage-Erkennung, Sicherheitsstellung im Fehlerfall, Diagnosefunktion, Datenerfassung und einen verzögerten Start. Eine automatische Huberkennung ist ebenfalls integriert.

Welche technischen Spezifikationen sind für den Betrieb relevant?

Der TA-Smart-Dp ist für einen maximalen Differenzdruck (DpVmax) von 400 kPa (4 bar) und einen Schließdruck von 600 kPa (6 bar) ausgelegt. Der Durchflussbereich liegt zwischen 22400 und 112000 l/h. Die maximale Betriebstemperatur beträgt 110 Grad C und die minimale Betriebstemperatur -10 Grad C. Die Betriebsbedingungen liegen zwischen 0 Grad C und +50 Grad C, die Lagerbedingungen zwischen -20 Grad C und +70 Grad C. Als Medien sind Wasser oder neutrale Flüssigkeiten sowie Wasser-Glykol-Gemische (0-57 %) geeignet. Die Spannungsversorgung erfolgt über 24 VAC/VDC (+/-15%) bei einer Frequenz von 50/60 Hz (+/- 3 Hz). Die Leistungsaufnahme beträgt im Betrieb weniger als 7,7 W (24 VDC) oder 10,8 VA (24 VAC), im Standby weniger als 1,9 W (24 VDC) oder 3,3 VA (24 VAC). Die Schutzart ist IP54 und die Schutzklasse III (SELV) gemäß EN 61140. Die Kommunikation erfolgt über BACnet/Modbus und Bluetooth Low Energy (BLE) Thread.

Aus welchen Materialien besteht der TA-Smart-Dp und welche Anschlüsse sind vorhanden?

Das Ventilgehäuse und der Ventileinsatz des TA-Smart-Dp bestehen aus Sphäroguss EN-GJS-400-15. Der Kegel ist aus rostfreiem Stahl mit einem EPDM O-Ring gefertigt, der Ventilsitz und die Spindel ebenfalls aus rostfreiem Stahl. Die Spindeldichtung und die O-Ringe sind aus EPDM. Die SmartBox-Abdeckung und das rote Gehäuse bestehen aus PC/ABS und TPE. Die Stellantriebe sind aus PBT gefertigt. Die Konsole besteht aus Alu EN44200 und die Kabel sind halogenfrei. Die Oberflächenbehandlung ist eine elektrophoretische Beschichtung. Die Anschlüsse sind als Flansche nach EN-1092-2, Typ 21 ausgeführt, und die Baulänge entspricht EN 558, Serie 1.

Technische Daten

• Nenndurchmesser: DN 125
• Druckstufe: PN 25
• Max. Differenzdruck: 400 kPa = 4 bar
• Schließdruck: 600 kPa = 6 bar
• Durchflussbereich: 22400 - 112000 l/h
• Max. Betriebstemperatur: 110 Grad C
• Min. Betriebstemperatur: -10 Grad C
• Spannungsversorgung: 24 VAC/VDC
• Schutzart: IP54
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400-15

Der IMI TA Differenzdruckregler TA-Smart-Dp bietet eine zuverlässige und präzise Lösung für die Differenzdruckregelung in Heizungs- und Kälteanlagen. Mit einem Nenndurchmesser von DN 125 und einer Druckstufe von PN 25 ist er für anspruchsvolle Anwendungen geeignet. Die Integration von Durchfluss-, Temperatur- und Leistungsmessung sowie die Kommunikationsfähigkeit über BACnet/Modbus und Bluetooth Low Energy (BLE) unterstreichen die vielseitigen Einsatzmöglichkeiten dieses elektronischen Reglers.

Lieferumfang

• 1x Differenzdruckregler TA-Smart-Dp
• 1x Tauchhülse für Temperaturfühler
• 1x 5 m Temperaturfühlerkabel
