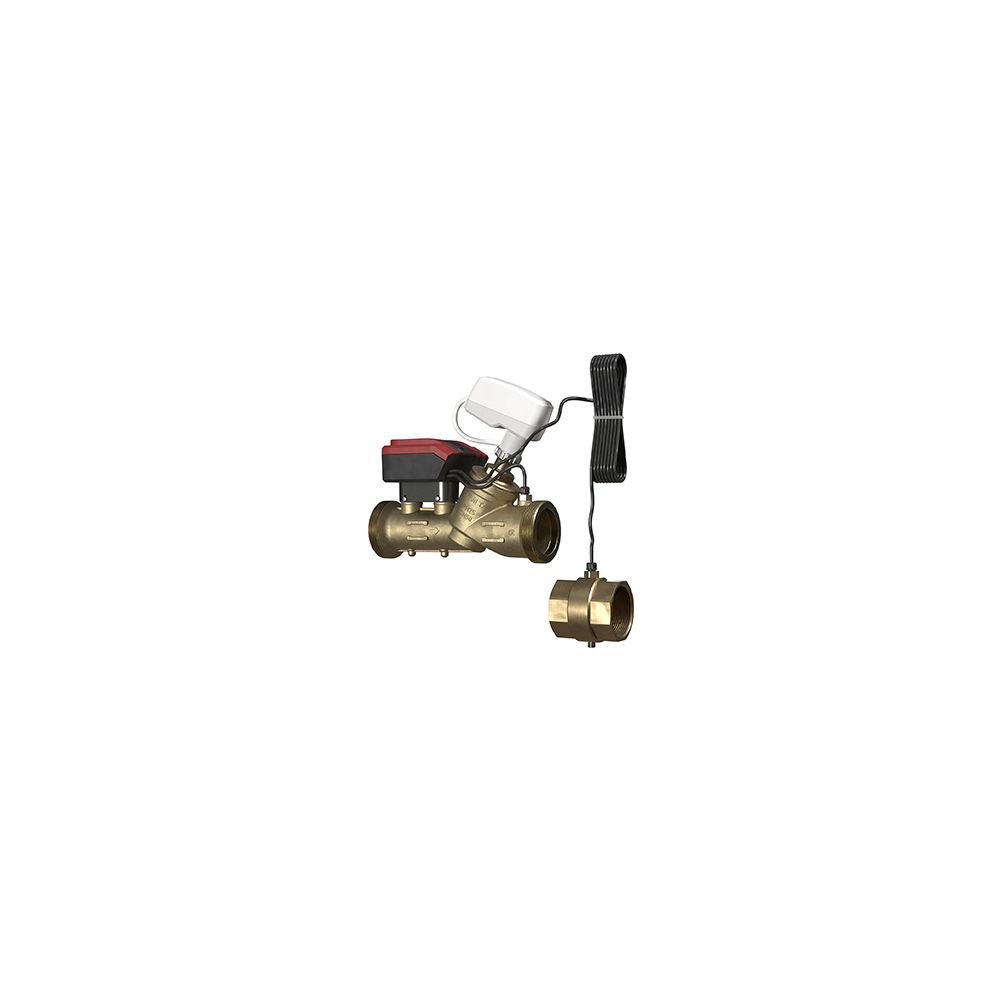

IMI TA Differenzdruckregler TA-Smart-Dp, DN 50 Nenndruck PN 25, elektronisch geregelt

Der IMI TA Differenzdruckregler TA-Smart-Dp ist ein elektronisch geregeltes Gerät für Heizungs- und Kälteanlagen mit einem Nenndurchmesser von DN 50 und einer Druckstufe von PN 25. Er nutzt eine fortschrittliche Ultraschall-Durchflussmesstechnologie, um den Differenzdruck über die Last konstant zu halten. Dies ermöglicht eine hohe Regelautorität und Regelstabilität für nachgeschaltete modulierende Regelventile. Seine kompakte Bauweise und die einfache Parametrierung reduzieren die Einbau- und Inbetriebnahmezeit, wobei kein Spezialwerkzeug erforderlich ist.

Wie funktioniert der TA-Smart-Dp und welche Vorteile bietet er?

Der TA-Smart-Dp von IMI TA setzt auf eine Ultraschall-Durchflussmesstechnologie, die in Kombination mit einzigartigen Algorithmen des Antriebes zu präzisen Regelergebnissen führt. Das Gerät hält den Differenzdruck über die Last konstant, was eine hohe Regelautorität und Regelstabilität für nachgeschaltete modulierende Regelventile ermöglicht. Zusätzlich trägt der Regler dazu bei, Geräusche zu begrenzen und den hydraulischen Abgleich zu vereinfachen.

Welche Mess- und Regelungsfunktionen sind integriert?

Dieser elektronische Differenzdruckregler bietet umfassende Funktionen zur Durchfluss-, Temperatur- und Leistungsmessung. Er ermöglicht die Differenzdruckregelung in Verbindung mit einem Dp-Fühler Set (Zubehör) und die Voreinstellung des Delta p über den Verbraucher (Delta pL). Zu den Auslesefunktionen gehören Durchfluss, Leistung, Energie, Vor- und Rücklauftemperatur, Delta T und Position. Eine Handbetätigung ist über die HyTune App möglich. Das Gerät zeigt Betriebsart, Status und Position an und verfügt über einen Ventilblockierschutz sowie eine Ventilblockage-Erkennung. Im Fehlerfall wird eine Sicherheitsstellung eingenommen. Weitere Funktionen umfassen eine Diagnosefunktion, Datenerfassung, einen verzögerten Start, Echtzeitüberwachung, Leistungsregelung, Delta-T-Management, automatische Huberkennung und einen integrierten Datenlogger.

Welche technischen Spezifikationen zeichnen das Gerät aus?

Der TA-Smart-Dp ist für einen maximalen Differenzdruck von 400 kPa (4 bar) und einen Schließdruck von 600 kPa (6 bar) ausgelegt. Der Durchflussbereich liegt zwischen 2680 und 13400 l/h. Die maximale Betriebstemperatur beträgt 110 °C, die minimale Betriebstemperatur -10 °C. Das Gerät ist für Medien wie Wasser oder neutrale Flüssigkeiten sowie Wasser-Glykol-Gemische (0-57 %) geeignet. Die Spannungsversorgung erfolgt über 24 VAC/VDC (+/-15%) bei einer Frequenz von 50/60 Hz (+/- 3 Hz). Die Leistungsaufnahme beträgt im Betrieb weniger als 4,0 W (24 VDC) oder 5,6 VA (24 VAC) und im Standby weniger als 1,9 W (24 VDC) oder 3,3 VA (24 VAC). Die Kommunikation erfolgt über BACnet/Modbus, Bluetooth Low Energy (BLE) und Thread. Die Schutzart ist IP54, die Schutzklasse III (SELV) gemäß EN 61140. Das Ventilgehäuse, der Ventileinsatz und der Kegel bestehen aus AMETAL, die Spindel aus rostfreiem Stahl und die Spindeldichtung aus EPDM O-Ring. Der Kegel enthält zusätzlich PTFE. Die Anschlüsse sind Außengewinde zylindrisch BSPP (ISO 228-1).

Technische Daten

• Nenndurchmesser: DN 50
• Druckstufe: PN 25
• Messprinzip: Ultraschall
• Art der Regelung: modulierend
• Max. Differenzdruck: 400 kPa (4 bar)
• Schließdruck: 600 kPa (6 bar)
• Durchflussbereich: 2680 - 13400 l/h
• Mediumtemperatur (Dauerbetrieb): -10 - 110 °C
• Schutzart: IP54
• Netzspannung: 24 VAC/VDC

Der IMI TA Differenzdruckregler TA-Smart-Dp ist eine effiziente und zuverlässige Lösung für die präzise Differenzdruckregelung in Heizungs- und Kälteanlagen. Mit seinem Nenndurchmesser von DN 50, einer Druckstufe von PN 25 und einem maximalen Differenzdruck von 400 kPa (4 bar) bietet er eine hohe Leistungsfähigkeit. Die fortschrittliche Ultraschall-Durchflussmesstechnologie und die umfassenden Mess- und Regelungsfunktionen tragen zur Effizienz und Stabilität des Systems bei und vereinfachen den hydraulischen Abgleich.
