IMI TA Differenzdruckregler TA-Smart-Dp, DN 15 Nenndruck PN 25, elektronisch geregelt

Der IMI TA Differenzdruckregler TA-Smart-Dp ist ein elektronisch geregeltes Gerät für Heizungs- und Kälteanlagen, das durch seine Ultraschall-Durchflussmesstechnologie eine konstante Differenzdruckregelung über die Last sicherstellt. Mit einem Nenndurchmesser von DN 15 und einer Druckstufe von PN 25 unterstützt dieser Regler eine hohe Regelautorität und Regelstabilität für nachgeschaltete modulierende Regelventile. Seine kompakte Bauweise, die einfache Parametrierung und die Tatsache, dass kein Spezialwerkzeug für die Installation erforderlich ist, reduzieren die Einbau- und Inbetriebnahmezeit erheblich.

Wie sorgt der TA-Smart-Dp für eine präzise Regelung?

Der TA-Smart-Dp von IMI TA ist ein elektronischer Differenzdruckregler, der den Differenzdruck über die Last konstant hält. Die fortschrittliche Ultraschall-Durchflussmesstechnologie in Kombination mit den einzigartigen Algorithmen des Antriebes trägt zu präzisen Regelergebnissen bei. Dies ermöglicht eine hohe Regelautorität und Regelstabilität für nachgeschaltete modulierende Regelventile. Zusätzlich begrenzt der TA-Smart-Dp Geräusche und vereinfacht den hydraulischen Abgleich.

Welche Mess- und Steuerungsfunktionen bietet der Regler?

Der elektronische Differenzdruckregler TA-Smart-Dp ermöglicht die Durchfluss-, Temperatur- und Leistungsmessung in Heizungs- und Kälteanlagen. Zu den umfangreichen Funktionen gehören die Differenzdruckregelung in Verbindung mit einem Dp-Fühler Set (Zubehör), die Voreinstellung des Delta p über den Verbraucher sowie das Auslesen von Durchfluss, Leistung, Energie, Vor- und Rücklauftemperatur, Delta T und Position. Eine Handbetätigung ist über die HyTune App möglich. Der Regler bietet zudem eine Anzeige von Betriebsart, Status und Position, Ventilblockierschutz, Ventilblockage-Erkennung, Sicherheitsstellung im Fehlerfall, Diagnosefunktion, Datenerfassung, Echtzeitüberwachung, einen Datenlogger und einen verzögerten Start. Er verfügt über zwei gepaarte Temperatursensoren und eine elektronische Druckkompensation.

Welche Anschlussmöglichkeiten und Materialien zeichnen den TA-Smart-Dp aus?

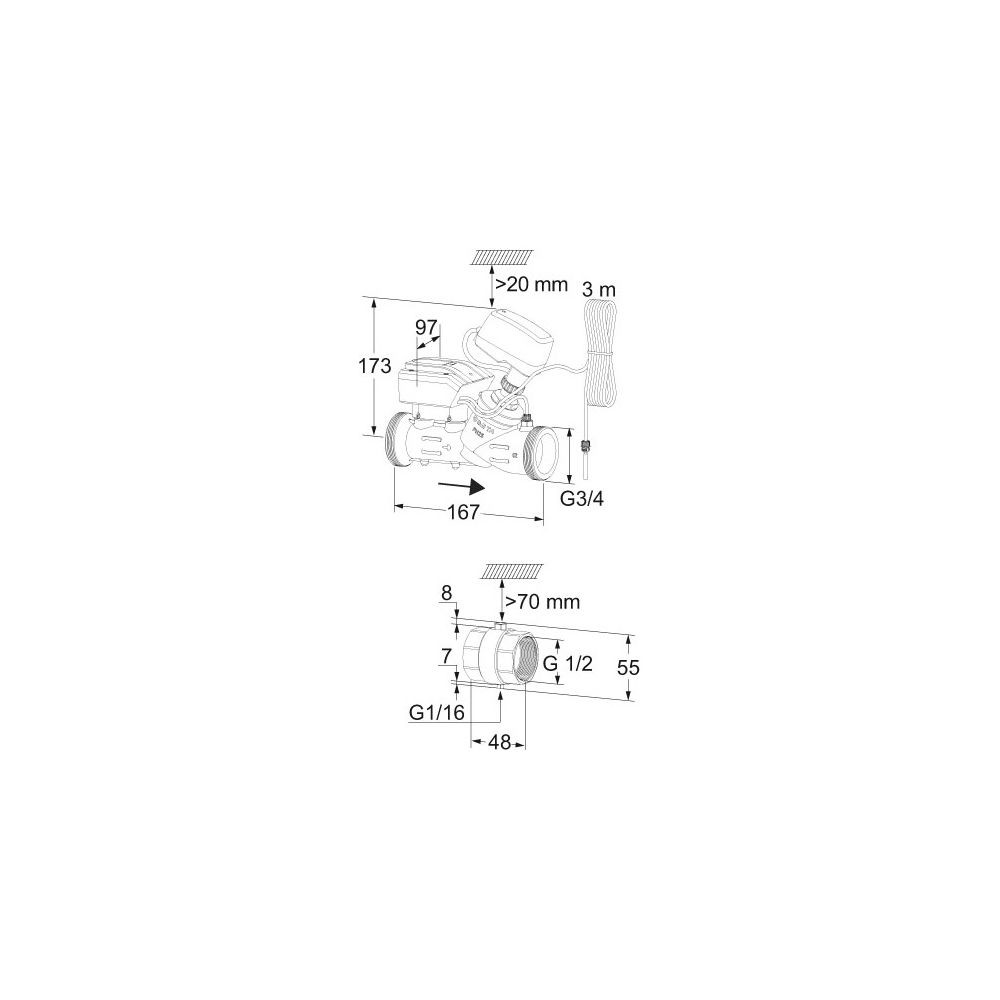

Der TA-Smart-Dp wird mit einer Spannungsversorgung von 24 VAC/VDC betrieben und unterstützt Frequenzen von 50/60 Hz. Die Kommunikation erfolgt über BACnet/Modbus für Eingangs- und Ausgangssignale, ergänzt durch ein 0(2)-10 VDC Ausgangssignal. Eine drahtlose Verbindung ist mittels Bluetooth Low Energy (BLE) Thread möglich. Das Ventilgehäuse, der Ventileinsatz und der Kegel bestehen aus AMETAL, wobei der Kegel zusätzlich PTFE enthält. Die Spindel ist aus rostfreiem Stahl gefertigt, die Spindeldichtung aus EPDM O-Ring. Interne Kunststoffteile bestehen aus PPS und die O-Ringe aus EPDM. Die SmartBox-Abdeckung sowie das rote Gehäuse bestehen aus PC/ABS und TPE. Die Stellantriebe sind aus PC/ABS GF8 (Abdeckung) und PA GF40 (Gehäuse) gefertigt. Die Anschlüsse sind als Außengewinde zylindrisch BSPP (ISO 228-1) ausgeführt. Das Temperaturfühlerkabel ist 3 m lang und halogenfrei. Die Schutzart beträgt IP54 und die Schutzklasse III (SELV) gemäß EN 61140.

Technische Daten

• Nenndurchmesser: DN 15
• Druckstufe: PN 25
• Max. Differenzdruck: 400 kPa (4 bar)
• Schließdruck: 600 kPa (6 bar)
• Durchflussbereich: 160 - 1200 l/h
• Max. Betriebstemperatur: 110 °C
• Min. Betriebstemperatur: -10 °C
• Umgebungstemperatur: 0 °C - +50 °C
• Schutzart: IP54
• Netzspannung: 24 V AC/DC

Der IMI TA Differenzdruckregler TA-Smart-Dp bietet eine zuverlässige und präzise Regelung für moderne Heizungs- und Kälteanlagen. Mit einem Nenndurchmesser von DN 15, einer Druckstufe von PN 25 und einem maximalen Differenzdruck von 400 kPa ist er für vielfältige Anwendungen geeignet. Seine Fähigkeit zur Durchfluss-, Temperatur- und Leistungsmessung sowie die umfassenden Diagnose- und Schutzfunktionen tragen maßgeblich zur Effizienz und Stabilität des Systems bei.
