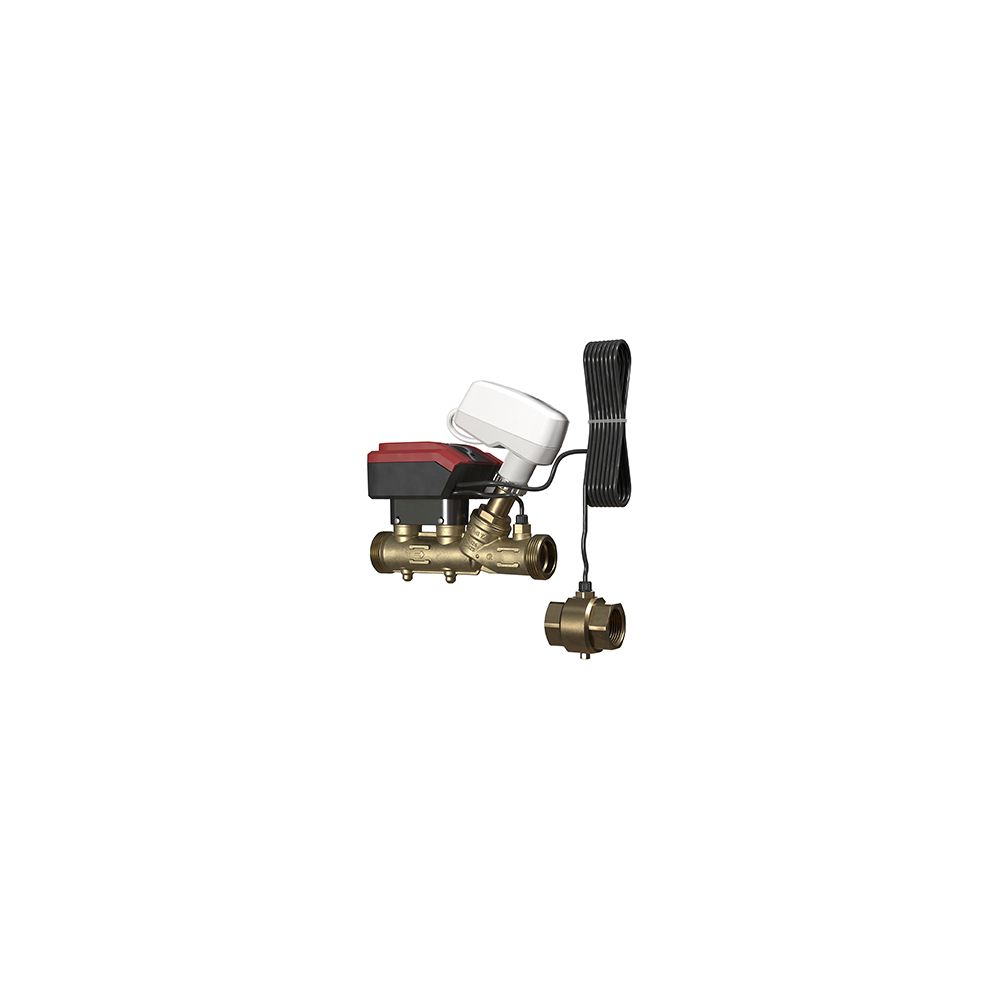

Bild öffnenHeimeier TA Differenzdruckregler TA-Smart-Dp elektronisch DN 25 PN 25
Artikelnummer: IMI-32223200025
UVP: 1.764,41 €
1.513,30 €
251,11 €
Rabatt
Lieferung per Paket
Versandkosten & Lieferinformationen
Versand innerhalb 49 –
53 Werktagen
Do. 23. Januar 25 –
Di. 28. Januar 25
Verfügbare Zahlungsweisen
Vorkasse und Rechnungskauf auf
Anfrage
Heimeier TA Differenzdruckregler TA-Smart-Dp elektronisch DN 25 PN 25
TA-Smart-Dp von IMI TA. Die Ultraschall-Die Ultraschall-Durchflussmesstechnologie kombiniert mit den einzigartigen Algorithmen des Antriebes führt zu den besten Regelergebnissen am Markt. TA-Smart-Dp ist ein elektronischer
Differenzdruckregler der den Differenzdruck über die Last konstant hält. Dies garantiert eine hohe Regelautoritat und Regelstabilitat für nachgeschaltete modulierende Regelventile. Zusätzlich begrenzt TA-Smart-Dp Geräusche und vereinfacht den hydraulischen Abgleich. Seine kompakte Bauweise und die einfache Parametrierung reduziert die Einbau- und Inbetriebnahmezeit.
TA-Smart-Dp elektronischer Differenzdruckregler mit der Möglichkeit zur Durchfluss-, Temperatur- und Leistungsmessung für Heizungs- und Kälteanlagen. Funktionen: Differenzdruckregelung in Verbindung mit Dp-Fühler Set (Zubehör), Voreinstellung delta p über den Verbraucher (delta pL), Messung (delta pL), Auslesen (Durchfluss, Leistung, Energie, Vor- und Rücklauf Temperatur, delta T, Position),
Handbetätigung (via HyTune app), Anzeige von Betriebsart, Status und Position, Ventilblockierschutz, Ventilblockage-Erkennung, Sicherheitsstellung im Fehlerfall, Diagnosefunktion, Datenerfassung, Verzögerter Start. Max. Differenzdruck ΔpVmax):
400 kPa = 4 bar, Schließdruck: 600 kPa = 6 bar,
Durchflussbereich 540 - 2700 l/h, Max. Betriebstemperatur: 110 Grad C, Min. Betriebstemperatur: -10 Grad C,
Betriebsbedingungen: 0 Grad C – +50 Grad C, Lagerbedingungen: -20 Grad C – +70 Grad C, Medien: Wasser oder neutrale
Flüssigkeiten, Wasser-Glykol-Gemische (0-57 %). Spannungsversorgung: 24 VAC/VDC + /-15%. Frequenz 50/60 Hz +/- 3 Hz. Leistungsaufnahme: Betrieb: < 4,0 W (24 VDC); < 5,6 VA (24 VAC), Standby: < 1,9 W (24 VDC); < 3,3 VA (24 VAC), Eingangssignal: Durch BACnet/Modbus, Ausgangssignal: BACnet/Modbus, 0(2)-10 VDC, max. 8 mA, min. 1,25 kOhm.
Wireless: Bluetooth Low Energy (BLE) Thread,
Temperaturfühlerkabel: 3 m halogenfrei, Schutzart IP54, Schutzklasse: (gemäß EN 61140) III (SELV), Werkstoffe: Ventilgehäuse: AMETAL, Ventileinsatz: AMETAL, Kegel: AMETAL und PTFE, Spindel: Rostfreier Stahl,
Spindeldichtung: EPDM O-Ring, Interne Kunststoffteile: PPS,
Feder: Rostfreier Stahl, O-Ringe: EPDM, SmartBox: Abdeckung: PC/ABS, Rot. Gehäuse: PC/ABS, TPE. Stellantriebe: Abdeckung: PC/ABS GF8, Weiß, RAL 9016, Grau RAL 7047. Gehäuse: PA GF40.
Freilaufende Mutter: Messing vernickelt. Kabel: Halogenfrei,
Außengewinde nach ISO 228, Zertifizierung und Direktiven:
EMC-D. 2014/30/EU: EN 60730-1, -2-14. Produktnorm EN 60730-x.
PED: 2014/68/EU. Fabrikat: IMI TA, Type: TA-Smart-Dp DN 25, PN25, Art.Nr: 32223200025
Kein Spezialwerkzeug erforderlich
Weiterlesen
Downloads
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
IMI Heimeier – der Experte für thermostatische Regelung
Der deutsche Hersteller IMI Heimeier ist aus der Branche für Heizung-, Lüftungs- und Klimatechnik nicht mehr wegzudenken. Längst ist die Marke auch zum globalen Technologieführer aufgestiegen und bietet mit einem enormen Produktprogramm innovative Lösungen für alle Anwendungen thermostatischer Regelung. Es gibt kaum eine Installationsanforderung, für die IMI Heimeier nicht die passende Komponente bereithält.
Vom Thermostat-Kopf bis hin zum Heizkörperventil liefert der deutsche Global Player Produkte, die mit allen gängigen Lösungen am Markt kompatibel sind. Dank exzellenter Produktstandards und einem einzigartigen Angebot für Regelkomponenten wie Raumthermostaten, Kugelhähnen oder Absperrventilen genießt die Marke seit je her einen ausgezeichneten Ruf im Handwerk. Zudem überzeugt IMI Heimeier mit einem breiten Produktportfolio für Zubehör und Ersatzteile, das nahezu alle Anforderungen der Heiztechnik abdeckt.
Weiterlesen
Technische Daten
| Hersteller-Warengruppe | Ventile elektronisch |
| Hersteller-Produktgruppe | IMI TA |
| Hersteller-Artikelnummer | 32223200025 |
| Hersteller | Heimeier |
| Anschlüsse | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anzahl der Temperatursensoren | 2 |
| Arbeitsbereich einstellbar | ja |
| Art der Druckkompensation | elektronisch |
| Art der Regelung | modulierend |
| Artikelnummer | IMI-32223200025 |
| Automatische Huberkennung | ja |
| Bauhöhe | 174 |
| Baulänge | 97 |
| Bedienung über Handterminal möglich | ja |
| Bedienung über Webinterface | ja |
| Bei Lieferung komplett zusammengebaut | ja |
| Benutzergruppen (Passwortschutz) möglich | nein |
| Delta-T-Management | ja |
| Druckstufe Artikel | PN 25 |
| EAN-13 | 7318794178021 |
| Echtzeitüberwachung | ja |
| Einstellbare Zustandsmeldung | ja |
| Geeignet für Flüssigkeiten | ja |
| Geeignet für Glykol | ja |
| Gewicht | 1,8 kg |
| Hublänge | 13,7 |
| Klappencharakteristik | gleicher Prozentsatz/linear (einstellbar) |
| Kvs-Wert | 4,35 |
| Leckverlust des Kvs-Wertes | 0,01 |
| Leistungsregelung | ja |
| Länge | 187 |
| Länge des Anschlusskabels | 3 |
| Material Kugeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material primäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material Spindel | rostfreier Stahl |
| Max Differenzdruck | 400 |
| Max elektrische Leistungsaufnahme | 5,6 |
| Max Mediumtemperatur (Dauerbetrieb) | 110 |
| Max Zeit Datenspeicherung | 13 |
| Mediumtemperatur (Dauerbetrieb) | -10 |
| Messprinzip | Ultraschall |
| Min Druckunterschied | 5 |
| Min Mediumtemperatur (Dauerbetrieb) | -10 |
| Mit Datenlogger | ja |
| Mit direktem R-J45-Anschluss | nein |
| Mit Füll- und Entleerungshahn | nein |
| Mit Messnippel | nein |
| Nenndurchmesser | DN 25 |
| Netzspannung | 24 V AC/DC |
| Schutzart (IP) | IP54 |
| Selbsteinstellbare Schlaglänge | ja |
| Sensortyp (Temperatur) | Pt1000 |
| Steuersignal | 0 - 10 V / 4 - 20 mA |
| Temperatursensor gepaart | ja |
| UL-Prüfung | nein |
| Umgebungstemperatur | 0 |
| Volumenstrom | 0,15 |
| Volumenstrommessung | ja |
| Werkstoff des Gehäuses | Ametal |
| Werkstoffgüte des Gehäuses | Ametal-C |
| Zulässige relative Feuchtigkeit | 5 |
| Zustandsmeldung | 0 - 10 V |
