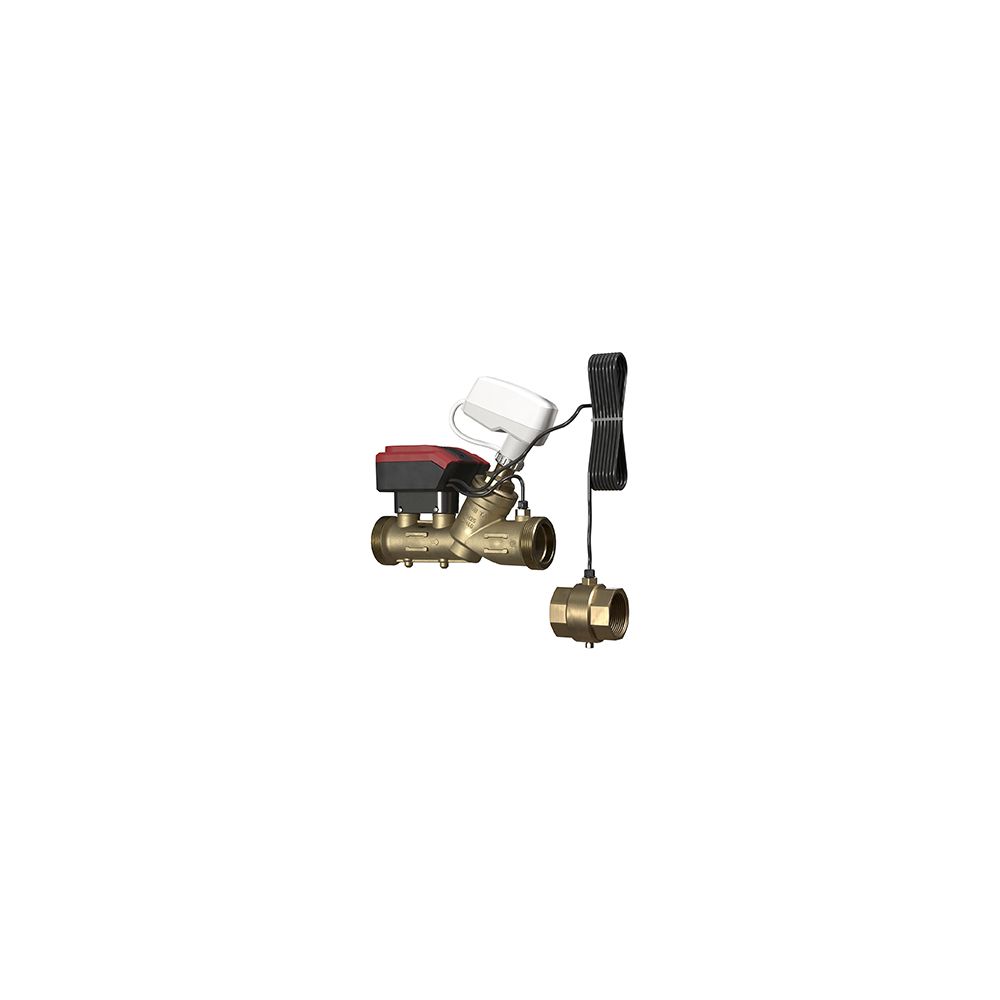

IMI TA Differenzdruckregler TA-Smart-Dp, DN 40 Nenndruck PN 25, elektronisch geregelt

Der IMI TA Differenzdruckregler TA-Smart-Dp, Nenndurchmesser DN 40 und Druckstufe PN 25, ist ein elektronisch geregeltes Gerät, das den Differenzdruck über die Last konstant hält. Er ist ideal für Heizungs- und Kälteanlagen und unterstützt nachgeschaltete modulierende Regelventile durch seine Ultraschall-Durchflussmesstechnologie und einzigartigen Algorithmen. Seine kompakte Bauweise und einfache Parametrierung reduzieren die Einbau- und Inbetriebnahmezeit.

Wie funktioniert der TA-Smart-Dp und welche Vorteile bietet er?

Der elektronische Differenzdruckregler TA-Smart-Dp von IMI TA setzt auf eine innovative Ultraschall-Durchflussmesstechnologie. Diese Technologie, kombiniert mit speziellen Algorithmen, ermöglicht eine präzise Regelung des Differenzdrucks über die Last. Dies ermöglicht eine hohe Regelautorität und Regelstabilität für nachgeschaltete modulierende Regelventile. Der Regler trägt außerdem dazu bei, Geräusche in der Anlage zu reduzieren und den hydraulischen Abgleich zu vereinfachen. Die kompakte Bauweise und die unkomplizierte Parametrierung des Geräts minimieren den Zeitaufwand für Installation und Inbetriebnahme.

Welche Mess- und Regelungsfunktionen sind integriert?

Der TA-Smart-Dp bietet umfassende Funktionen für Heizungs- und Kälteanlagen. Dazu gehören die Differenzdruckregelung in Verbindung mit einem Dp-Fühler Set (Zubehör), die Voreinstellung des Differenzdrucks über den Verbraucher (delta pL) sowie dessen Messung. Das Gerät ermöglicht das Auslesen von Durchfluss, Leistung, Energie, Vor- und Rücklauftemperatur, Delta T und Position. Eine Handbetätigung ist über die HyTune App möglich. Weitere Funktionen umfassen die Anzeige von Betriebsart, Status und Position, einen Ventilblockierschutz, eine Ventilblockage-Erkennung, eine Sicherheitsstellung im Fehlerfall, Diagnosefunktionen, Datenerfassung und einen verzögerten Start. Zudem sind Volumenstrommessung, Echtzeitüberwachung, Leistungsregelung, Delta-T-Management, automatische Huberkennung und ein Datenlogger integriert.

Welche Anschluss- und Kommunikationsmöglichkeiten stehen zur Verfügung?

Die Spannungsversorgung des Differenzdruckreglers erfolgt über 24 VAC/VDC (+/-15%) mit einer Frequenz von 50/60 Hz (+/- 3 Hz). Die Kommunikation erfolgt über BACnet/Modbus für Eingangs- und Ausgangssignale, wobei auch ein Ausgangssignal von 0(2)-10 VDC zur Verfügung steht (max. 8 mA, min. 1,25 kOhm). Für die drahtlose Kommunikation sind Bluetooth Low Energy (BLE) und Thread integriert. Die Anschlüsse sind als Außengewinde zylindrisch nach BSPP (ISO 228-1) ausgeführt. Eine Bedienung ist sowohl über ein Webinterface als auch über ein Handterminal möglich. Das Temperaturfühlerkabel ist 3 m lang und halogenfrei. Die Schutzart beträgt IP54 und die Schutzklasse III (SELV) gemäß EN 61140.

Technische Daten

• Nenndurchmesser: DN 40
• Druckstufe: PN 25
• Max. Differenzdruck: 400 kPa (4 bar)
• Schließdruck: 600 kPa (6 bar)
• Durchflussbereich: 1560 - 7800 l/h
• Max. Betriebstemperatur: 110 °C
• Min. Betriebstemperatur: -10 °C
• Schutzart: IP54
• Werkstoff Gehäuse: AMETAL
• Netzspannung: 24 V AC/DC
• Kvs-Wert: 12,3

Der IMI TA Differenzdruckregler TA-Smart-Dp ist eine elektronische Lösung für die präzise Regelung in Heizungs- und Kälteanlagen. Mit seinem Nenndurchmesser von DN 40 und der Druckstufe PN 25 bietet er eine zuverlässige Performance. Das Ultraschall-Messprinzip ermöglicht eine genaue Erfassung und Regelung des Differenzdrucks. Das Gerät ist für einen breiten Mediumtemperaturbereich von -10 °C bis 110 °C ausgelegt und kann Differenzdrücke bis 400 kPa (4 bar) bewältigen, was eine stabile und effiziente Anlagenfunktion sicherstellt.
