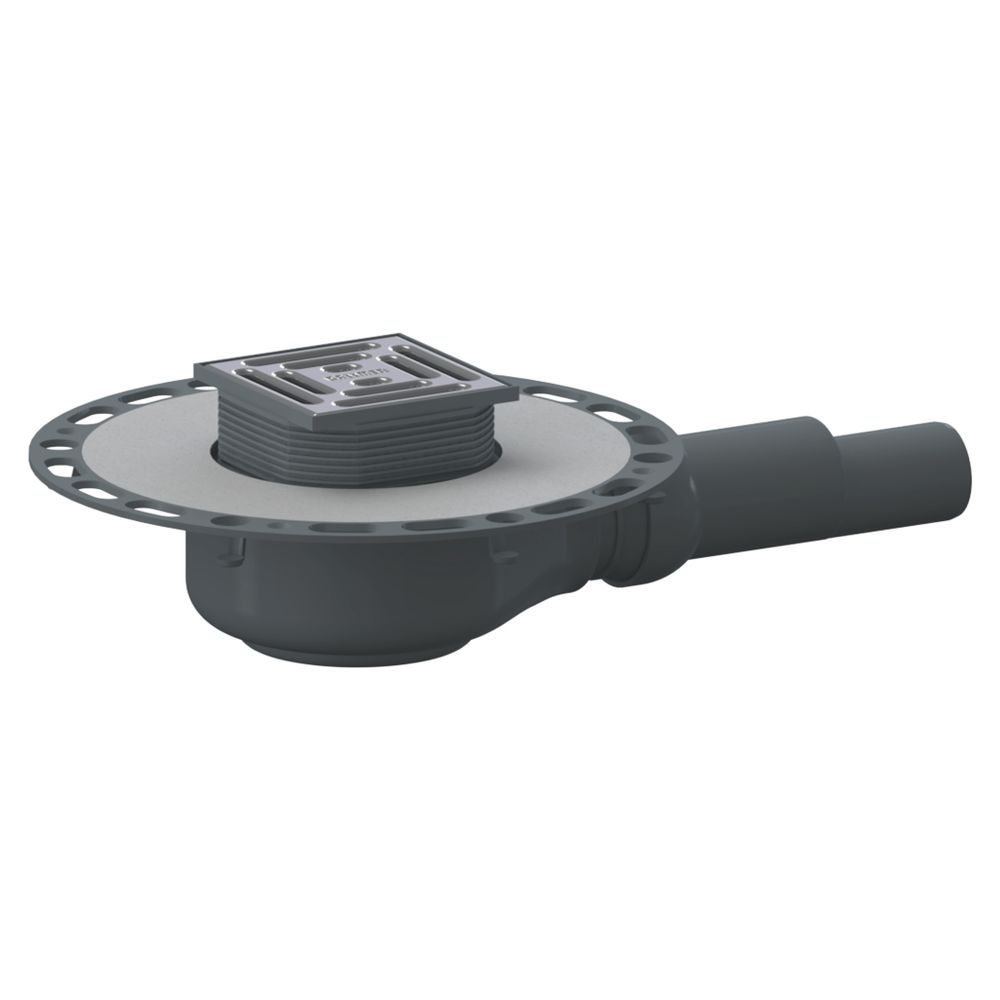

Dallmer TistoPlan K 10 Bodenablauf 100x100mm, DN 40/50, PP/Edelstahl, 513113

Dieser Bodenablauf ermöglicht eine sichere Entwässerung in Verbund- und Bahnenabdichtungen gemäß DIN 18534. Das System zeichnet sich durch einen vlieskaschierten Flansch mit Estrichankern aus, der einen hohen Haftverbund sicherstellt. Dank des seitlichen Kugelgelenks am Ablaufstutzen lässt sich die Installation flexibel an die baulichen Gegebenheiten anpassen.

Zuverlässige Abdichtung und Entwässerung

Der 73 mm breite Flansch ermöglicht eine zuverlässige Anbindung an Abdichtungsstoffe. Zur Verstärkung der Abdichtschicht dient die mitgelieferte, rissüberbrückende Anschluss-Manschette. Das Ablaufgehäuse aus Polypropylen ist mit einer integrierten Sekundärentwässerung ausgestattet, die Feuchtigkeit unterhalb der Abdichtungsebene ableitet. Ein herausnehmbarer, zweiteiliger Geruchverschluss mit 40 mm Sperrwasserhöhe sorgt für einen hygienischen Betrieb.

Flexible Montage und Anpassung

Das Aufsatzstück ist von 6 bis 31 mm in der Höhe verstellbar und ermöglicht eine präzise Ausrichtung auf die Bodenoberfläche. Der Ablaufstutzen ist für die Nennweiten DN 40 und DN 50 ausgelegt und lässt sich mittels Kugelgelenk um 0 bis 15 Grad neigen. Mit einer Ablaufleistung von 0,6 l/s ist das System für eine effiziente Wasserabführung ausgelegt. Der Edelstahlrost entspricht der Belastungsklasse K 3 und hält einer Belastung von bis zu 300 kg stand.

Die Kombination aus robustem Polypropylen-Gehäuse und einem langlebigen Edelstahlrost sorgt für Stabilität im Bodenaufbau. Mit der variablen Höhenverstellung des Aufsatzes und dem flexiblen Kugelgelenk am Ablaufstutzen bietet das System eine hohe Anpassungsfähigkeit. Die integrierte Sekundärentwässerung und der Geruchverschluss mit 40 mm Sperrwasserhöhe unterstützen eine dauerhaft funktionale Entwässerung bei einer Ablaufleistung von 0,6 l/s.

Technische Daten

• Ablaufleistung: 0,6 l/s
• Sperrwasserhöhe: 40 mm
• Nenndurchmesser: DN 40/50
• Höhenverstellbarkeit Aufsatz: 6-31 mm
• Belastungsklasse: K 3 (300 kg)
• Material Rost: Edelstahl 1.4301
• Material Gehäuse: Polypropylen
• Flanschbreite: 73 mm
• Maße Rost: 100 x 100 mm

Lieferumfang

• 1x Bodenablauf
• 1x Anschluss-Manschette
