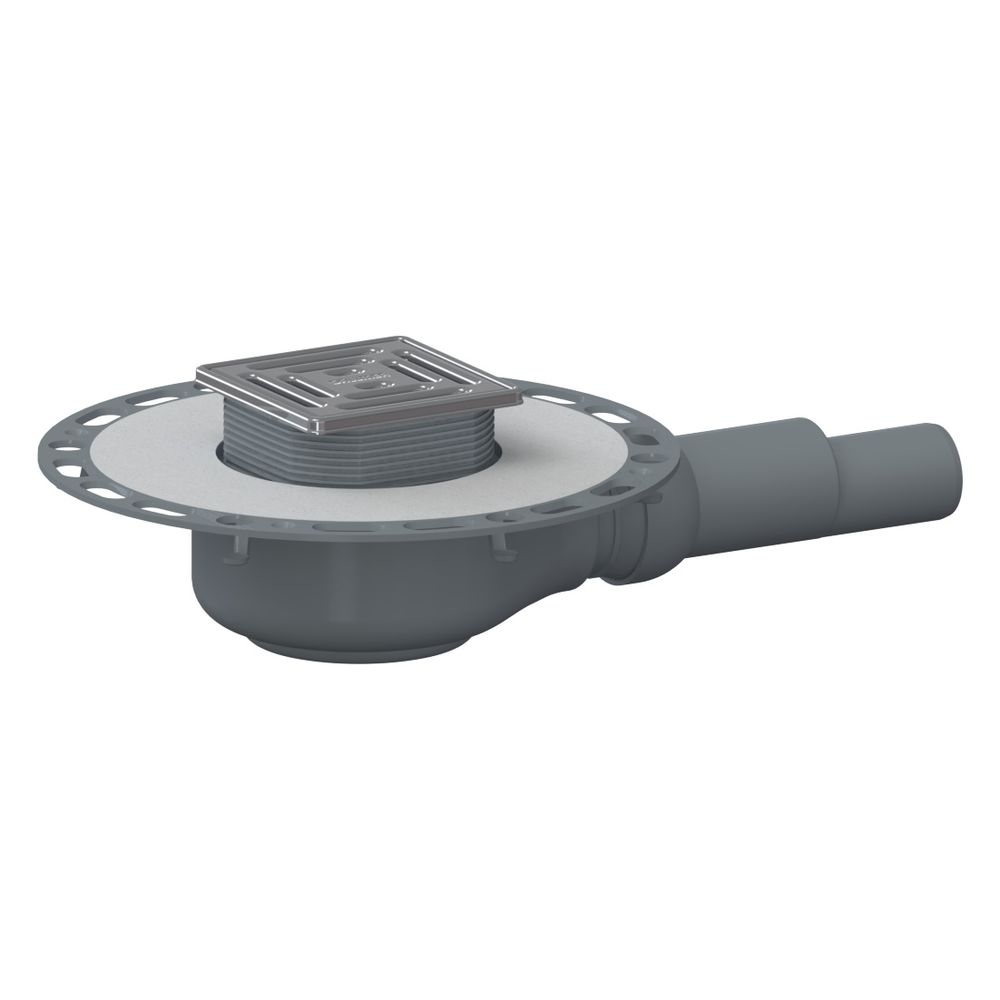

Dallmer TistoPlan VC 10 Bodenablauf 100x100mm, DN 40/50, PP/Edelstahl, 513748

Der Bodenablauf TistoPlan VC 10 ermöglicht eine zuverlässige Entwässerung in Verbund- und Bahnenabdichtungen gemäß DIN 18534. Das Modell aus hochschlagfestem Polypropylen verfügt über einen 73 mm breiten, vlieskaschierten Flansch zur sicheren Anbindung an flüssige Abdichtungsstoffe sowie Estrichanker zur dauerhaften Fixierung. Mit einer Ablaufleistung von 0,6 l/s und einem flexiblen Kugelgelenk am Ablaufstutzen eignet sich das System ideal für den Einbau in Betonböden.

Sichere Abdichtung und Entwässerung

Das Ablaufgehäuse ist mit einer integrierten Sekundärentwässerung ausgestattet, die Feuchtigkeit unterhalb der Abdichtungsebene ableitet. Die mitgelieferte, alkalibeständige und rissüberbrückende Anschluss-Manschette sorgt für eine dichte Einbindung in den Bodenaufbau. Ein herausnehmbarer, zweiteiliger Geruchverschluss mit einer Sperrwasserhöhe von 40 mm verhindert das Austreten von Kanalgasen.

Flexible Montage und hochwertige Optik

Der Aufsatz ist im Bereich von 7 bis 35 mm höhenverstellbar und ermöglicht eine präzise Anpassung an die jeweilige Bodenbelagsstärke. Der Rahmen sowie der Rost bestehen aus Edelstahl 1.4301, was eine langlebige Oberfläche bietet. Der seitliche Ablaufstutzen ist mit einem Kugelgelenk ausgestattet, das eine Neigungsverstellung von 0 bis 15 Grad erlaubt und den Anschluss an das Rohrsystem erleichtert.

Technische Daten

• Ablaufleistung: 0,6 l/s
• Nenndurchmesser: DN 40/50
• Sperrwasserhöhe: 40 mm
• Rostmaß: 100 x 100 mm
• Höhenverstellbarkeit: 7-35 mm
• Belastungsklasse: K 3 (300 kg)
• Material Ablaufgehäuse: Polypropylen
• Material Rost: Edelstahl 1.4301
• Verstellbereich Kugelgelenk: 0-15 Grad
• Flanschbreite: 73 mm

Dieser Bodenablauf kombiniert robuste Kunststofftechnik mit einem hochwertigen Edelstahlrost. Mit einer Ablaufleistung von 0,6 l/s, der flexiblen Höhenverstellbarkeit von 7 bis 35 mm und der normgerechten Abdichtung nach DIN 18534 bietet das System eine langlebige Lösung für die professionelle Entwässerung.

Lieferumfang

• 1x Bodenablauf TistoPlan VC 10
• 1x Anschluss-Manschette
