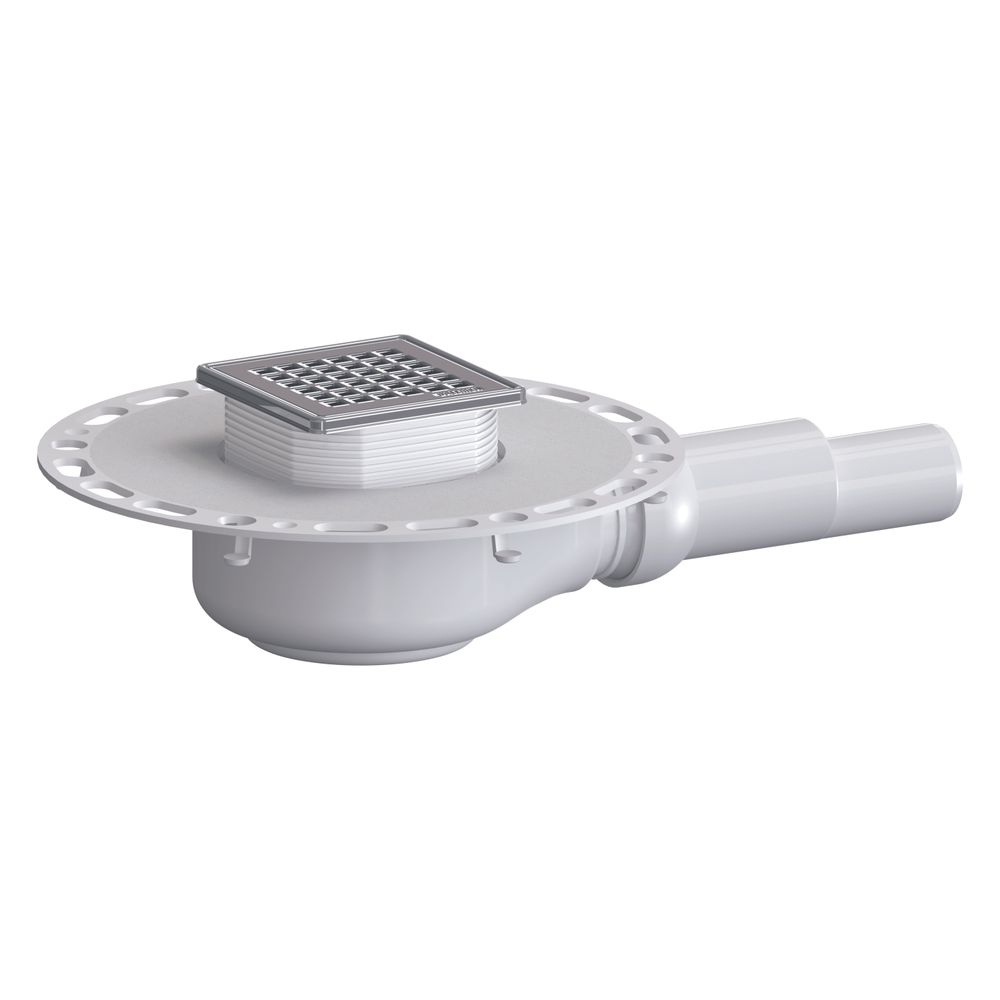

Dallmer TistoPlan Quadra 10 Bodenablauf 100x100mm, DN 40/50, PP/Edelstahl, 514301

Der Bodenablauf TistoPlan Quadra 10 ermöglicht eine zuverlässige Entwässerung in Verbund- und Bahnenabdichtungen gemäß DIN 18534. Das System zeichnet sich durch einen vlieskaschierten Flansch, eine hohe Ablaufleistung von 0,6 l/s und einen flexiblen, seitlichen Anschluss aus. Es eignet sich ideal für den Einsatz in Betonböden mit Fliesenbelag.

Sichere Abdichtung und Montage

Der 73 mm breite Flansch ist oberseitig vlieskaschiert und unterseitig mit Estrichankern zur dauerhaften Fixierung ausgestattet. Die mitgelieferte, alkalibeständige Anschluss-Manschette überbrückt Risse und lässt sich nahtlos in die Verbundabdichtung einbinden. Eine integrierte Sekundärentwässerung sowie der herausnehmbare, zweiteilige Geruchverschluss mit 40 mm Sperrwasserhöhe unterstützen einen hygienischen Betrieb. Der Aufsatz ist zwischen 7 und 35 mm höhenverstellbar, um eine präzise Anpassung an den Bodenaufbau zu ermöglichen.

Flexibler Anschluss

Der seitliche Ablaufstutzen in DN 40/DN 50 verfügt über ein Kugelgelenk, das eine Verstellung von 0 bis 15 Grad erlaubt und die Ausrichtung bei der Installation vereinfacht. Das Gehäuse besteht aus hochschlagfestem Polypropylen, während der Design-Rost aus langlebigem Edelstahl 1.4301 gefertigt ist und der Belastungsklasse K 3 entspricht.

Die Kombination aus robuster Kunststofftechnik und hochwertigem Edelstahl macht diesen Bodenablauf zu einer effizienten Lösung für professionelle Entwässerungssysteme. Mit einer Ablaufleistung von 0,6 l/s, dem flexiblen Kugelgelenk und dem höhenverstellbaren Aufsatz (7-35 mm) bietet das System eine hohe Anpassungsfähigkeit. Der 100 x 100 mm große Edelstahl-Rost sorgt für eine funktionale Integration in den Bodenbelag.

Technische Daten

• Ablaufleistung: 0,6 l/s
• Sperrwasserhöhe: 40 mm
• Nenndurchmesser: DN 40/DN 50
• Rostmaß: 100 x 100 mm
• Höhenverstellbarkeit: 7-35 mm
• Material Ablaufgehäuse: Polypropylen
• Material Rost: Edelstahl 1.4301
• Belastungsklasse: K 3 (300 kg)
• Verstellbarkeit Ablaufstutzen: 0-15 Grad

Lieferumfang

• 1x Bodenablauf TistoPlan Quadra 10
• 1x Anschluss-Manschette
