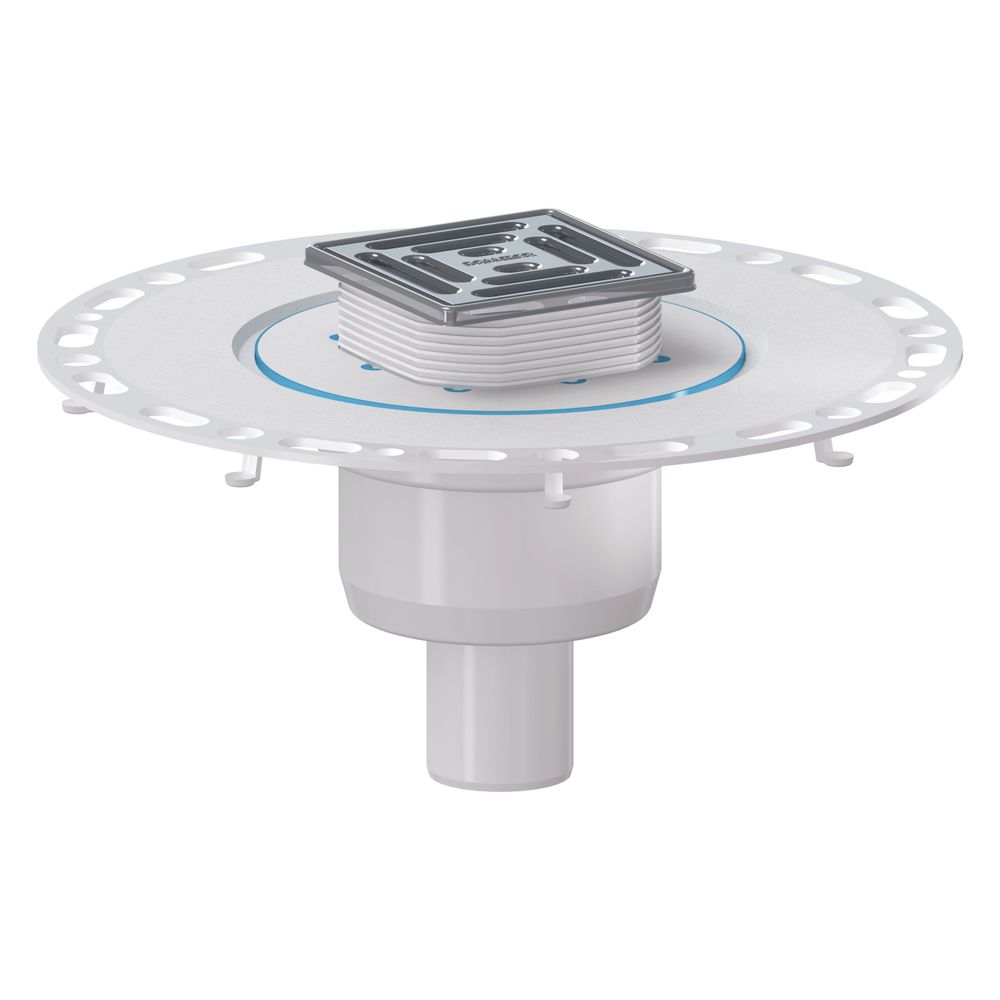

Dallmer TistoPlan VC 10 senkrecht Bodenablauf 100x100mm, DN 50, PP/Edelstahl, 513991

Der Bodenablauf TistoPlan VC 10 ermöglicht eine sichere Entwässerung in Verbund- und Bahnenabdichtungen gemäß DIN 18534. Das System zeichnet sich durch einen vlieskaschierten Flansch aus, der eine zuverlässige Anbindung an flüssige Abdichtungsstoffe sicherstellt. Dank des höhenverstellbaren Aufsatzes lässt sich der Ablauf präzise an unterschiedliche Bodenaufbauten anpassen.

Zuverlässige Abdichtung und Montage

Der 73 mm breite Flansch ist auf der Unterseite mit Estrichankern für eine dauerhafte Fixierung ausgestattet. Die mitgelieferte, rissüberbrückende Anschluss-Manschette verstärkt die Abdichtschicht zusätzlich und ist mit gängigen flüssigen Abdichtungsstoffen kompatibel. Das Gehäuse aus Polypropylen verfügt über eine integrierte Sekundärentwässerung, die bei Feuchtigkeitsansammlungen unter dem Fliesenbelag für Abhilfe sorgt.

Komfortable Wartung und Anpassung

Für eine einfache Reinigung ist der Glocken-Geruchverschluss mit einer Sperrwasserhöhe von 50 mm vollständig herausnehmbar. Der Aufsatz ist im Bereich von 6,5 bis 33 mm in der Höhe verstellbar, wodurch eine exakte Ausrichtung auf die Fliesenoberkante gelingt. Der Rahmen sowie der Rost bestehen aus Edelstahl 1.4301 und sind für die Belastungsklasse K 3 bis 300 kg ausgelegt.

Technische Daten

• Nenndurchmesser: DN 50
• Ablaufleistung: 1,34 l/s
• Sperrwasserhöhe: 50 mm
• Aufsatzmaß: 100 x 100 mm
• Höhenverstellbarkeit: 6,5 - 33 mm
• Belastungsklasse: K 3 (300 kg)
• Material Ablaufgehäuse: Polypropylen
• Material Rost: Edelstahl 1.4301

Die Kombination aus dem robusten Ablaufgehäuse aus Polypropylen und dem langlebigen Edelstahlrost sorgt für eine hohe Funktionalität. Mit einer Ablaufleistung von 1,34 l/s und dem flexiblen, höhenverstellbaren Aufsatz von 6,5 bis 33 mm bietet das System eine professionelle Lösung für die Entwässerung. Die integrierte Sekundärentwässerung und der herausnehmbare Geruchverschluss mit 50 mm Sperrwasserhöhe unterstützen einen dauerhaft hygienischen Betrieb in normgerechten Verbundabdichtungen.

Lieferumfang

• 1x Bodenablauf
• 1x Anschluss-Manschette
• 1x Bauschutzdeckel
