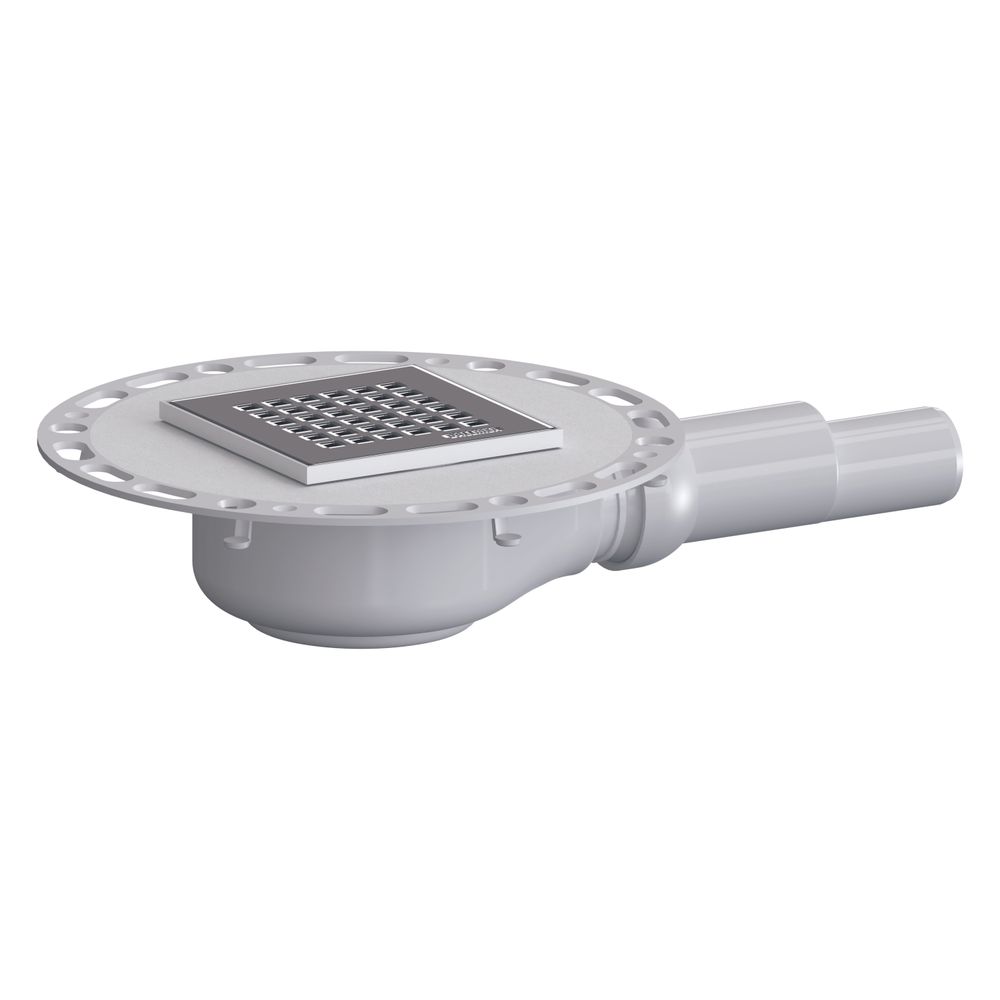

Dallmer TistoPlan Quadra 12 Bodenablauf 120x120mm, DN 40/50, PP/Edelstahl, 514318

Dieser Bodenablauf ermöglicht eine zuverlässige Entwässerung in Verbundabdichtungen gemäß DIN 18534. Das System zeichnet sich durch einen vlieskaschierten Flansch für einen sicheren Haftverbund sowie ein flexibles Kugelgelenk am Ablaufstutzen aus. Die Konstruktion ist für den Einsatz in Betonböden optimiert und bietet eine hohe Ablaufleistung.

Sichere Abdichtung und Montage

Der Ablauf verfügt über einen 73 mm breiten Flansch, der auf der Oberseite vlieskaschiert ist und auf der Unterseite über Estrichanker zur dauerhaften Fixierung verfügt. Zur Einbindung in die Verbundabdichtung dient die mitgelieferte, rissüberbrückende Anschluss-Manschette, die mit gängigen flüssigen Abdichtungsstoffen kompatibel ist. Das Gehäuse aus Polypropylen ist mit einer integrierten Sekundärentwässerung ausgestattet, um Feuchtigkeit unter dem Fliesenbelag gezielt abzuführen.

Flexibilität im Einbau

Der seitliche Ablaufstutzen ist mit einem Kugelgelenk versehen, das eine Verstellung von 0 bis 15 Grad erlaubt und somit eine einfache Anpassung an die baulichen Gegebenheiten ermöglicht. Der Aufsatz ist zwischen 7 und 50 mm höhenverstellbar, wodurch er sich präzise an die jeweilige Aufbauhöhe des Bodens anpassen lässt. Der zweiteilige Geruchverschluss ist zur Reinigung herausnehmbar und weist eine Sperrwasserhöhe von 40 mm auf.

Technische Daten

• Ablaufleistung: 0,6 l/s
• Nenndurchmesser: DN 40/DN 50
• Sperrwasserhöhe: 40 mm
• Maße Rost: 120 x 120 mm
• Material Gehäuse: Polypropylen
• Material Rost: Edelstahl 1.4301
• Höhenverstellbarkeit: 7-50 mm
• Belastungsklasse: K 3 (300 kg)

Die Kombination aus hochwertigem Edelstahl-Designrost und robustem Polypropylen-Gehäuse sorgt für eine langlebige Entwässerungslösung. Mit einer Ablaufleistung von 0,6 l/s und der flexiblen Anpassbarkeit durch das Kugelgelenk sowie den höhenverstellbaren Aufsatz eignet sich das System ideal für moderne Bodenaufbauten. Die integrierte Sekundärentwässerung und die normgerechte Abdichtungsmöglichkeit bieten ein hohes Maß an Sicherheit im Sanitärbereich.

Lieferumfang

• 1x Bodenablauf
• 1x Anschluss-Manschette
• 1x Bauschutzdeckel
