Uponor Thermatop M, 950x277mm, 1090933

Das Uponor Thermatop M Heiz-/Kühldecken-Rohrregister ist eine Lösung für die Deckenmontage in Gipskarton-Unterkonstruktionen. Mit Abmessungen von 950x277 mm bietet dieses Modul eine effiziente Heiz- und Kühlleistung und ist ideal für Anwendungen, bei denen eine kombinierte Temperaturregelung und Schallabsorption in Innenräumen gewünscht wird. Es ist für die Integration an bauseitige CD-Profile 60/27 konzipiert.

Wie ist das Uponor Thermatop M Modul aufgebaut?

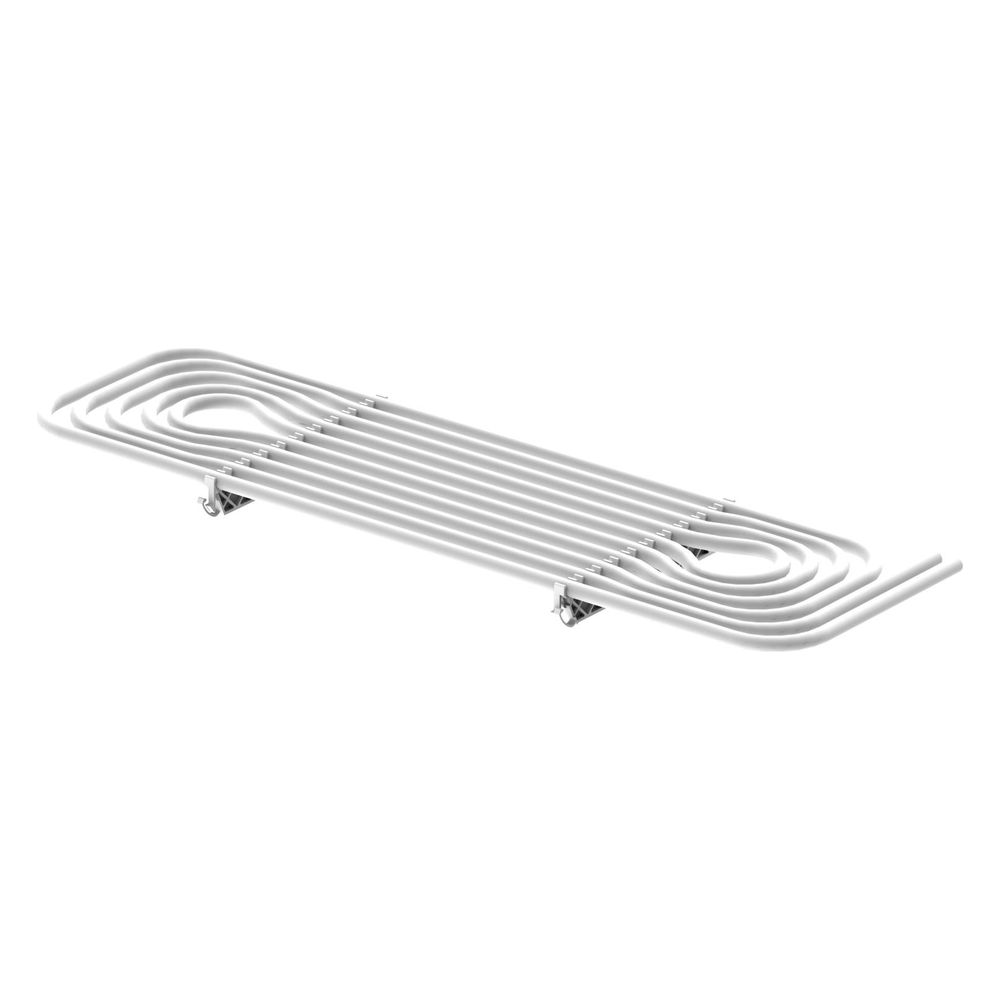

Das Modul besteht aus maschinell hergestellten Rohr-Mäandern aus dem 5-Schicht-Verbundrohr Uponor Uni Pipe PLUS. Dieses Rohr verfügt über eine nahtlose Aluminiumschicht sowie eine Innen- und Außenschicht aus Polyethylen mit erhöhter Temperaturbeständigkeit nach DIN 16833. Die Rohre sind nach DIN 4726 diffusionsdicht. Das Modul umfasst 16 x 2,0 mm Uni Pipe PLUS Rohre, die in 10 Rohrreihen angeordnet sind und bis zu 37,3 Rohrmeter pro Quadratmeter Modul bieten.

Welche Heiz- und Kühlleistungen bietet das System?

Das Uponor Thermatop M Modul erreicht eine Heizleistung von bis zu 105 W/m² bei einer Temperaturdifferenz von 15 K, in Anlehnung an DIN EN 14037. Die Kühlleistung beträgt bis zu 67 W/m² bei einer Temperaturdifferenz von 8 K, gemäß DIN EN 14240. Es ist wichtig zu beachten, dass die tatsächliche Kapazität der Kühl- und Heizleistung von der Art und Ausführung der verwendeten Gipskartonplatten abhängt.

Welche akustischen Eigenschaften bietet das Modul und wie wird es montiert?

Das Thermatop M Modul trägt zur Verbesserung der Raumakustik bei, indem es eine Schallabsorption nach DIN EN ISO 354 mit einem Schallabsorptionsgrad (αw) zwischen 0,60 und 0,65 aufweist. Auch diese akustischen Werte sind von der Art und Ausführung der Gipskartonplatten abhängig. Die Montage erfolgt werkzeuglos mittels Federbügel an CD-Profilen (CD 27/60) der Deckenunterkonstruktion, die einen Achsabstand von 333 mm aufweisen sollten. Die Abrechnungsbasis ist eine Modulbreite von 333 mm.

Technische Daten

• Länge: 950 mm
• Breite: 277 mm
• Höhe (ohne Gipskarton-Beplankung): 54 mm
• Rohrdurchmesser: 16 x 2,0 mm
• Rohrreihen: 10
• Rohrmeter pro m² Modul: bis zu 37,3 m
• Heizleistung (DIN EN 14037, 15 K): bis zu 105 W/m²
• Kühlleistung (DIN EN 14240, 8 K): bis zu 67 W/m²
• Schallabsorptionsgrad (DIN EN ISO 354): αw zwischen 0,60 und 0,65
• Rohrabstand: 27,7

Das Uponor Thermatop M Modul bietet eine vielseitige Lösung für die Deckenheizung und -kühlung in modernen Gebäuden. Mit einer Heizleistung von bis zu 105 W/m² und einer Kühlleistung von bis zu 67 W/m² sorgt es für ein angenehmes Raumklima. Die diffusionsdichten Uni Pipe PLUS Rohre und die effektive Schallabsorption tragen zusätzlich zu einem hohen Komfort und verbesserter Akustik bei.
