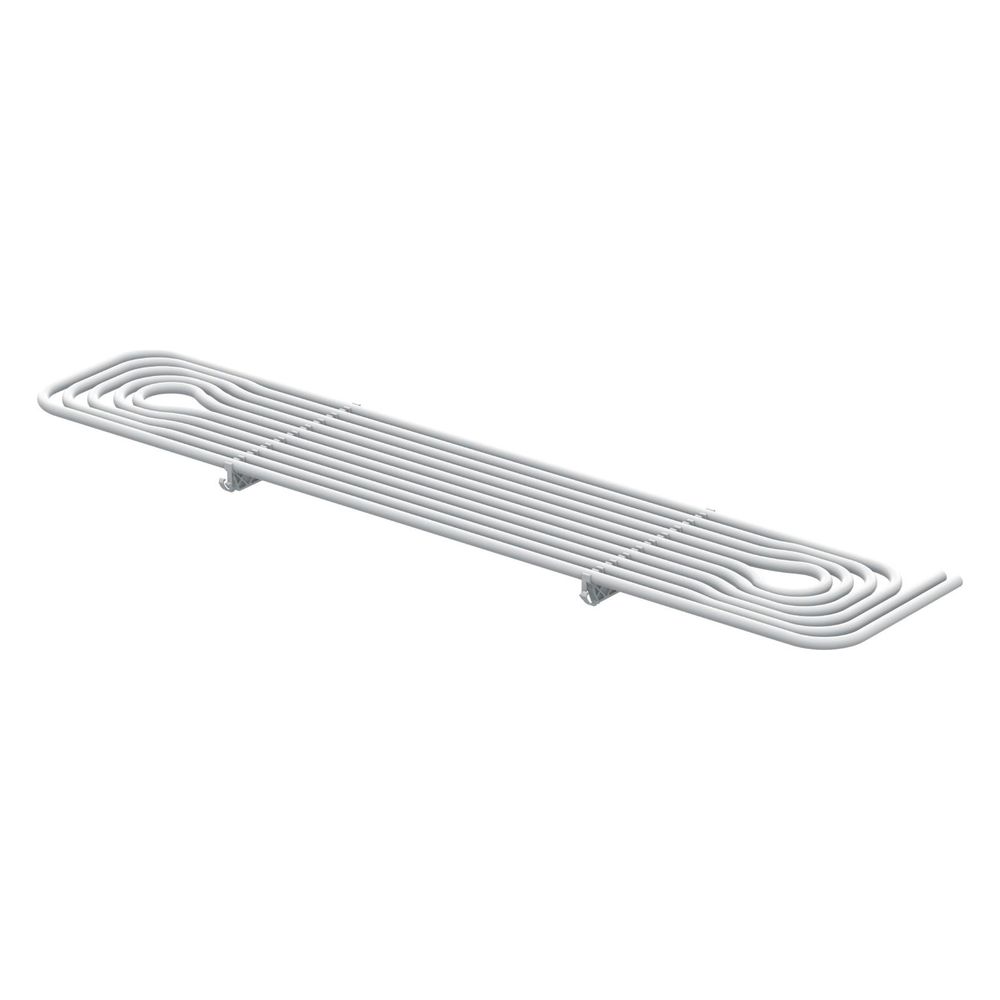

Uponor Thermatop M, 1350x277mm, 1090934

Der Uponor Thermatop M ist ein Heiz- und Kühldecken-Rohrregister der Thermatop-Serie, konzipiert für die Deckenmontage in Gipskarton-Unterkonstruktionen. Mit Abmessungen von 1350 mm Länge und 277 mm Breite bietet dieses Modul eine effiziente Lösung zur Klimatisierung von Räumen und zeichnet sich durch seine hohe Heiz- und Kühlleistung sowie gute Schallabsorption aus. Es ist ideal für die Integration in bauseitige CD-Profile 60/27 und zur nachträglichen Beplankung mit Gipskartonplatten.

Wie ist das Uponor Thermatop M Modul aufgebaut?

Das Modul besteht aus maschinell gefertigten Rohr-Mäandern aus einem sauerstoffdiffusionsdichten 5-Schicht-Verbundrohr Uponor Uni Pipe PLUS. Dieses Rohr verfügt über eine nahtlose Aluminiumschicht, die außen und innen mit einer Schicht aus Polyethylen mit erhöhter Temperaturbeständigkeit nach DIN 16833 versehen ist. Das Modul umfasst 16 x 2,0 mm Uni Pipe PLUS Rohre, die in 10 Rohrreihen angeordnet sind und bis zu 37,3 Rohrmeter pro Quadratmeter Modulfläche bieten. Die Rohre sind nach DIN 4726 zu 100 Prozent diffusionsdicht, was eine hohe Betriebssicherheit ermöglicht.

Welche Heiz- und Kühlleistung bietet das System?

Das Uponor Thermatop M Modul erreicht eine Heizleistung von bis zu 105 W/m² in Anlehnung an DIN EN 14037 bei einer Temperaturdifferenz von 15 K. Die Kühlleistung nach DIN EN 14240 beträgt bei einer Temperaturdifferenz von 8 K bis zu 67 W/m². Die tatsächliche Kapazität der Kühl- und Heizleistung sowie die akustischen Werte sind abhängig von der Art und Ausführung der verwendeten Gipskartonplatten.

Welche akustischen Eigenschaften besitzt das Modul?

Das Thermatop M Modul trägt zur Verbesserung des Raumklimas bei, indem es Schallreflexionen reduziert. Es weist eine Schallabsorption nach DIN EN ISO 354 mit einem αw-Wert zwischen 0,60 und 0,65 auf. Diese akustischen Eigenschaften variieren ebenfalls je nach Art und Ausführung der in der Deckenunterkonstruktion verwendeten Gipskartonplatten.

Wie erfolgt die Montage des Uponor Thermatop M Moduls?

Das Modul ist speziell für die Deckenmontage an bauseitige CD-Profile 60/27 konzipiert und ermöglicht die nachträgliche Beplankung mit Gipskartonplatten durch den Trockenbauer. Die Rohrregister sind auf Befestigungsschienen fixiert und verfügen über Federbügel zur werkzeuglosen Montage an den CD-Profilen der Deckenunterkonstruktion. Die Installation erfolgt in CD-Profile (CD 27/60) mit einem Achsabstand von 333 mm. Die Abrechnungsbasis ist eine Modulbreite von 333 mm.

Technische Daten

• Modulmaße (L x B x H): 1350 x 277 x 54 mm (Höhe ohne Gipskarton-Beplankung)
• Aktive Fläche: 0,71 m²
• Rohrdurchmesser: 16 x 2,0 mm
• Rohrreihen: 10
• Rohrmeter pro m² Modul: bis zu 37,3 m
• Rohrabstand: 27,7 mm
• Heizleistung (dt = 15 K): bis zu 105 W/m² (DIN EN 14037)
• Kühlleistung (dt = 8 K): bis zu 67 W/m² (DIN EN 14240)
• Schallabsorption (αw): 0,60 bis 0,65 (DIN EN ISO 354)
• Rasterabstand CD-Profile: 333 mm

Das Uponor Thermatop M Modul bietet eine effiziente und flexible Lösung für die Klimatisierung von Räumen. Mit einer Heizleistung von bis zu 105 W/m² und einer Kühlleistung von bis zu 67 W/m² sorgt es für ein angenehmes Raumklima. Die robuste Konstruktion mit diffusionsdichten Uni Pipe PLUS Rohren und die einfache Integration in Standard-Gipskarton-Unterkonstruktionen macht es zu einer zuverlässigen Wahl für moderne Bauprojekte.
