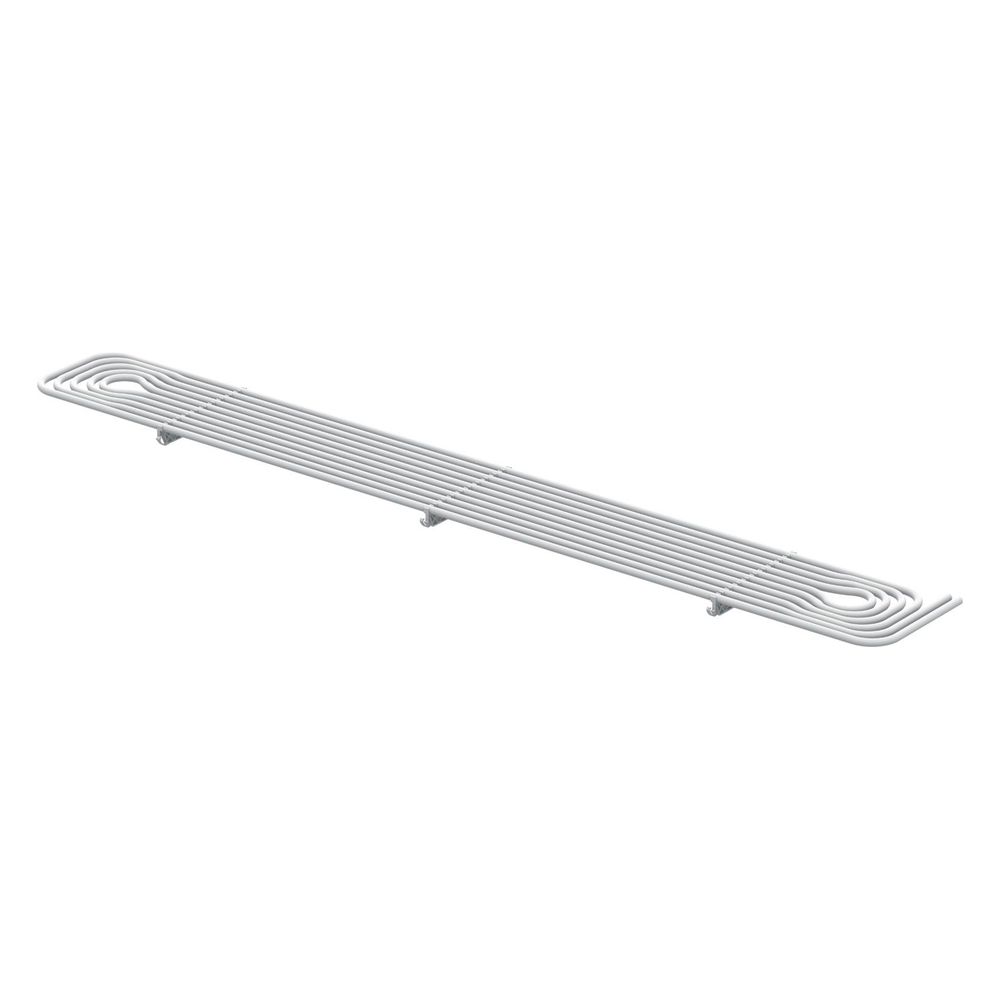

Uponor Thermatop M, 2150x277mm, 1090936

Das Uponor Thermatop M Heiz-/Kühldecken-Rohrregister ist eine effiziente Lösung für die Deckenmontage in Gipskarton-Unterkonstruktionen. Dieses Modul aus der Thermatop Serie von Uponor bietet eine kombinierte Heiz- und Kühlfunktion und ist ideal für Räume, die eine flexible Temperierung erfordern. Es ist für die nachträgliche Beplankung mit Gipskartonplatten durch den Trockenbauer konzipiert und lässt sich werkzeuglos an bauseitigen CD-Profilen befestigen.

Wie ist das Uponor Thermatop M aufgebaut?

Das Uponor Thermatop M Modul besteht aus maschinell gefertigten Rohr-Mäandern aus dem 5-Schicht-Verbundrohr Uponor Uni Pipe PLUS. Dieses Rohr verfügt über eine nahtlose Aluminiumschicht, die außen und innen von einer Schicht aus Polyethylen mit erhöhter Temperaturbeständigkeit nach DIN 16833 umgeben ist. Die Rohre sind nach DIN 4726 sehr diffusionsdicht. Das Modul enthält 16 x 2,0 mm Uni Pipe PLUS Rohre, die in 10 Rohrreihen angeordnet sind und bis zu 37,3 Rohrmeter pro Quadratmeter Modul umfassen. Die Rohrregister sind auf Befestigungsschienen fixiert und verfügen über Federbügel zur werkzeuglosen Montage an den CD-Profilen der Deckenunterkonstruktion. Die Bauhöhe des Moduls beträgt 54 mm ohne Gipskarton-Beplankung.

Welche Heiz- und Kühlleistungen bietet das System?

Das Uponor Thermatop M Modul liefert eine Heizleistung von bis zu 105 W/m² bei einer Temperaturdifferenz von 15 K, in Anlehnung an DIN EN 14037. Die Kühlleistung beträgt bis zu 67 W/m² bei einer Temperaturdifferenz von 8 K, nach DIN EN 14240. Diese Werte beziehen sich auf ungelochte Platten. Die tatsächliche Kapazität der Kühl- und Heizleistung ist abhängig von der Art und Ausführung der verwendeten Gipskartonplatten. Die aktive Fläche des Moduls beträgt 0,71 m².

Wie beeinflusst das System die Raumakustik?

Neben der thermischen Regulierung trägt das Uponor Thermatop M Modul auch zur Verbesserung der Raumakustik bei. Es bietet eine Schallabsorption nach DIN EN ISO 354 mit einem Schallabsorptionsgrad (αw) zwischen 0,60 und 0,65. Die akustischen Werte sind ebenfalls abhängig von der Art und Ausführung der Gipskartonplatten, die zur Beplankung verwendet werden.

Für welche Montage ist das Uponor Thermatop M geeignet?

Das Modul ist für die Deckenheizung und -kühlung konzipiert und wird in die Gipskarton-Unterkonstruktion montiert. Die Installation erfolgt in CD-Profile (CD 27/60) mit einem Achsabstand von 333 mm. Die Abrechnungsbasis ist eine Modulbreite von 333 mm. Diese Bauweise ermöglicht eine einfache Integration in gängige Deckenprofile und eine gleichmäßige Verteilung der Heiz- und Kühlleistung.

Technische Daten

• Länge: 2150 mm
• Breite: 277 mm
• Höhe (ohne Gipskarton-Beplankung): 54 mm
• Aktive Fläche: 0,71 m²
• Rohrdimension und -reihen: 16 x 2,0 mm Uni Pipe PLUS in 10 Reihen
• Rohrmeter pro m² Modul: bis zu 37,3 m
• Heizleistung (nach DIN EN 14037, dt = 15 K): bis zu 105 W/m²
• Kühlleistung (nach DIN EN 14240, dt = 8 K): bis zu 67 W/m²
• Schallabsorptionsgrad (αw nach DIN EN ISO 354): 0,60 bis 0,65
• Rohrabstand: 27,7 mm

Das Uponor Thermatop M Modul bietet eine vielseitige und effiziente Lösung für die Deckenheizung und -kühlung. Mit einer Heizleistung von bis zu 105 W/m² und einer Kühlleistung von bis zu 67 W/m² ermöglicht es eine präzise Raumtemperierung. Die robuste Konstruktion mit sehr diffusionsdichten Uni Pipe PLUS Rohren und die einfache Integration in Standard-Gipskarton-Unterkonstruktionen machen es zu einer zuverlässigen Wahl für moderne Bauprojekte, die Komfort und Effizienz vereinen.
